Connecting to a POE Adapter:

1. Connect the Ethernet cable from the device to the POE+DATA port of the POE adapter.
2. Connect an Ethernet cable from your local network (LAN) to the POE adapter.
3. Connect the power cord to the adapter, and then plug the power cord into a power outlet.

Maximum power consumption 5 W.

Configuration

Full RouterOS documentation is located here:

http://mt.lv/help

.

Devices   included   in   the   Wireless   Wire   dish   kit   have   been   preconfigured   with   60GHz   and   Ethernet   interfaces   in
bridge mode. Another configuration has to be applied according to the documentation manual linked above.

Connect each of Wireless Wire dish devices to your network using an Ethernet cable. To be able to communicate
between these networks, devices have to be pointed at each other and be in direct line of sight. Once connected
the devices will automatically bridge both networks.

Please get yourself familiar with additional information on:

https://wiki.mikrotik.com/wiki/Manual:Interface/W60G

Access   devices   by   Ethernet   cable,   using   the   MikroTik   Winbox   utility.   Winbox   should   be   used   to   connect   to   the
default IP address of 192.168.88.2 for the master device and 192.168.88.3 for the slave device. Username for login
is admin and password is printed on the label that can be found inside the device cover.

For recovery purposes, it is possible to boot the device for reinstallation, see section Buttons and jumpers.

Buttons and jumpers

RouterBOOT reset button has the following functions. Press the button and apply the power, then:

•

Release the button when a green LED starts flashing, resets to password protected state (~5 seconds)

•

Release the button when the LED turns solid green to clear all configuration (~10 seconds)

•

Release the button after LED is no longer lit (~20 seconds) to cause the device to look for Netinstall
servers (required for reinstalling RouterOS over the network).

Regardless of the above option used, the system will load the backup RouterBOOT loader if the button is pressed
before power is applied to the device. Useful for RouterBOOT debugging and recovery.

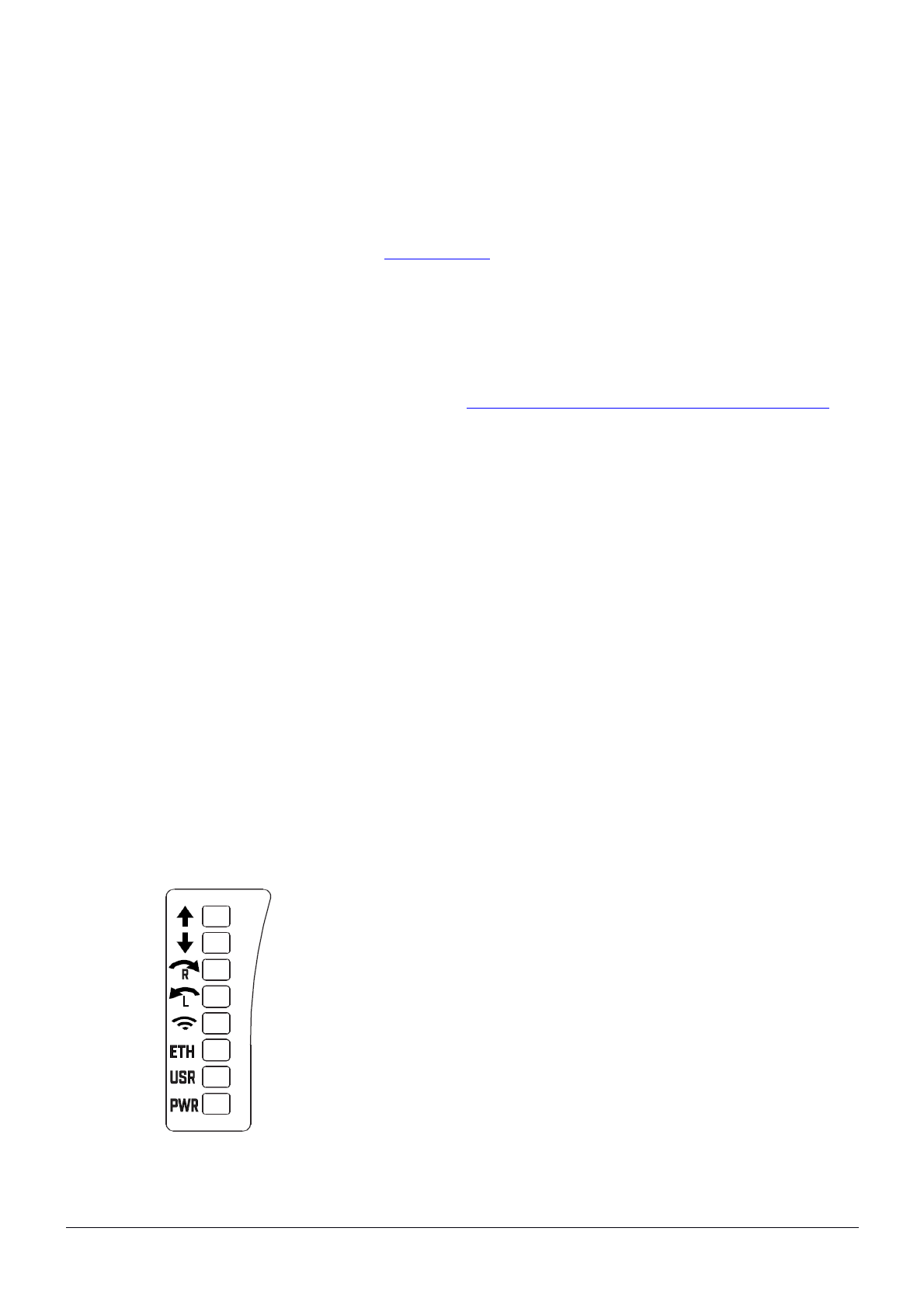

LED status

The device includes precise alignment guides using LEDs. The lights indicate with arrows direction to turn the dish
if   looking  from   the  behind  the   dish  to  the  other  end  of   the  link.  When alignment  LEDs  turn  off,  leaving  only “link
established” LED, it means alignment is complete. The LED lights are:

➔

Tilt up.

➔

Tilt down.

➔

Rotate to right.

➔

Rotate to left.

➔

LED on when link established.

➔

LED on when Ethernet connected.

➔

User-configurable LED.

➔

Power state on.

See mikrotik.com/products for the latest version of this document.

Page 3, Document #51319 Modified on: 08.AUG.2019
