ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Особенности подключения КЭВ-36П4091Е:

Питание  завесы  КЭВ-36П4091Е  осуществляется  двумя  силовыми  кабелями  от

электросети переменного тока с номинальным напряжением ~380 (400) В.

Основные этапы подключения:

.

а Установите в электрощите на каждый силовой ввод автоматический выключатель и

УЗО, соответствующие данной модели завесы.

.

б Подключите  к  выходным  клеммам  автоматического  выключателя  и  УЗО  кабель

питания, соответствующий данной модели.

.

в С  помощью  отвёртки  с  крестовым  наконечником,  откройте  крышку  монтажного

люка завесы, открутив винты.

.г Заведите  кабель  питания  к  клеммным  колодкам  Х1  и  Х2  через  кабельные  вводы

монтажного люка и подключите в соответствии со схемой.

.

д Закройте крышку монтажного люка в обратном порядке.

Цепь питания Х1

PE

PE

L1

L1

L2

L2

L3

L3

N

N

N3

N3

N4

N4

N

кабель питания X1

перемычка

клеммная колодка X1

L1

L2

L3

Цепь питания Х2

PE

PE

L1

L1

L2

L2

L3

L3

кабель питания X2

клеммная колодка X2

L1

L2

L3

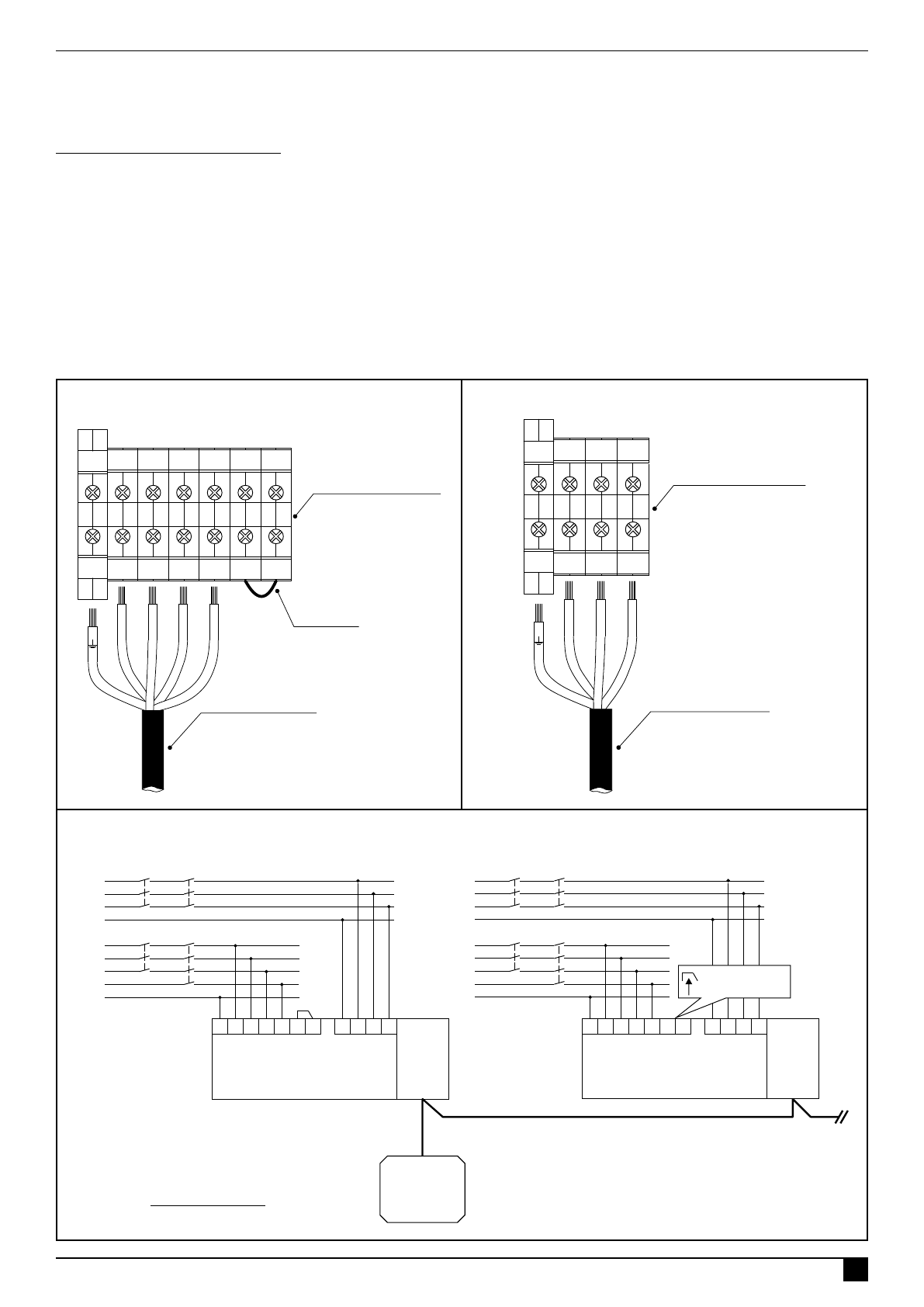

Схема подключения группы завес с двумя выходами питания к трёхфазной сети

переменного тока с напряжением ~380 (400) В

PE

PE

L1

L1

L1

L1

L2

L2

L2

L2

L3

L3

L3

L3

N

N

N3

N3

N4

N4

Ведущая завеса

Ведомая завеса 1

PCB-AC

PCB-AC

Master

Slave

Х1

Х1

Х2

Х2

L1

L1

L1

L1

L2

L2

L2

L2

L3

L3

L3

L3

N

N

3/N

/PE

 ~

 380 В 50 Гц

3/N

/PE

 ~

 380 В 50 Гц

3/PE

 ~

 380 В 50 Гц

3/PE

 ~

 380 В 50 Гц

PE

PE

PE

PE

УЗО

УЗО

УЗО

УЗО

QF*

QF*

QF*

QF*

Условные обозначения:

*QF - автоматический выключатель

Кабель управления

 (Master)

Кабель управления (Slave 1)

PE

PE

перемычку удалить

с ведомых завес!

ТМ310078

ТМ310079

ТМ310144

Пульт HL10
