24
Руководство по эксплуатации и монтажу. Технический паспорт
УПРАВЛЕНИЕ
PCB-AC
КВ
КВ
ТЗЗ/
ПКП
ТЗЗ/
ПКП
ПУЛЬТ
ПУЛЬТ
НИЖНИЕ ДУБЛИРУЮЩИЕ КОЛОДКИ
НИЖНИЕ ДУБЛИРУЮЩИЕ КОЛОДКИ
ПУЛЬТ
HL18
Каб
ель управ
ления (
Master)
N1
N1
N1
N1
N1
N1
N
N
1
1
2
2
5
5
6
6
7
7
L
L
КВ-2
КВ-2
ТЗЗ-3
ТЗЗ-3
ж/з
ж/з
ж/з
коричн.
коричн.
коричн.
серый
серый
серый
бе
лый
бе
лый
красный
красный
чёрный
чёрный
чёрный
синий
синий
синий
Х3
Х4
6
N1
L
ТЗЗ-3
N
N1
КВ-2
7
5
N1
1
2
чёрный
чёрный
Кабель управления (
Master)
ТЗЗ/ПКП
КВ
ж/з
ж/з
корич.
корич.
синий
синий
серый
серый
ж/з
бе
лый
бе
лый
корич.
красный
красный
серый
чёрный
синий
Х3*
Х4*
1
2
3
4
5
ТМ310237
Дальнейшие схемы в настоящем руководстве по подключению к плате PCB-AC приведены для
подключения сверху. Подключение снизу осуществляется аналогично к колодкам Х3* и Х4*.

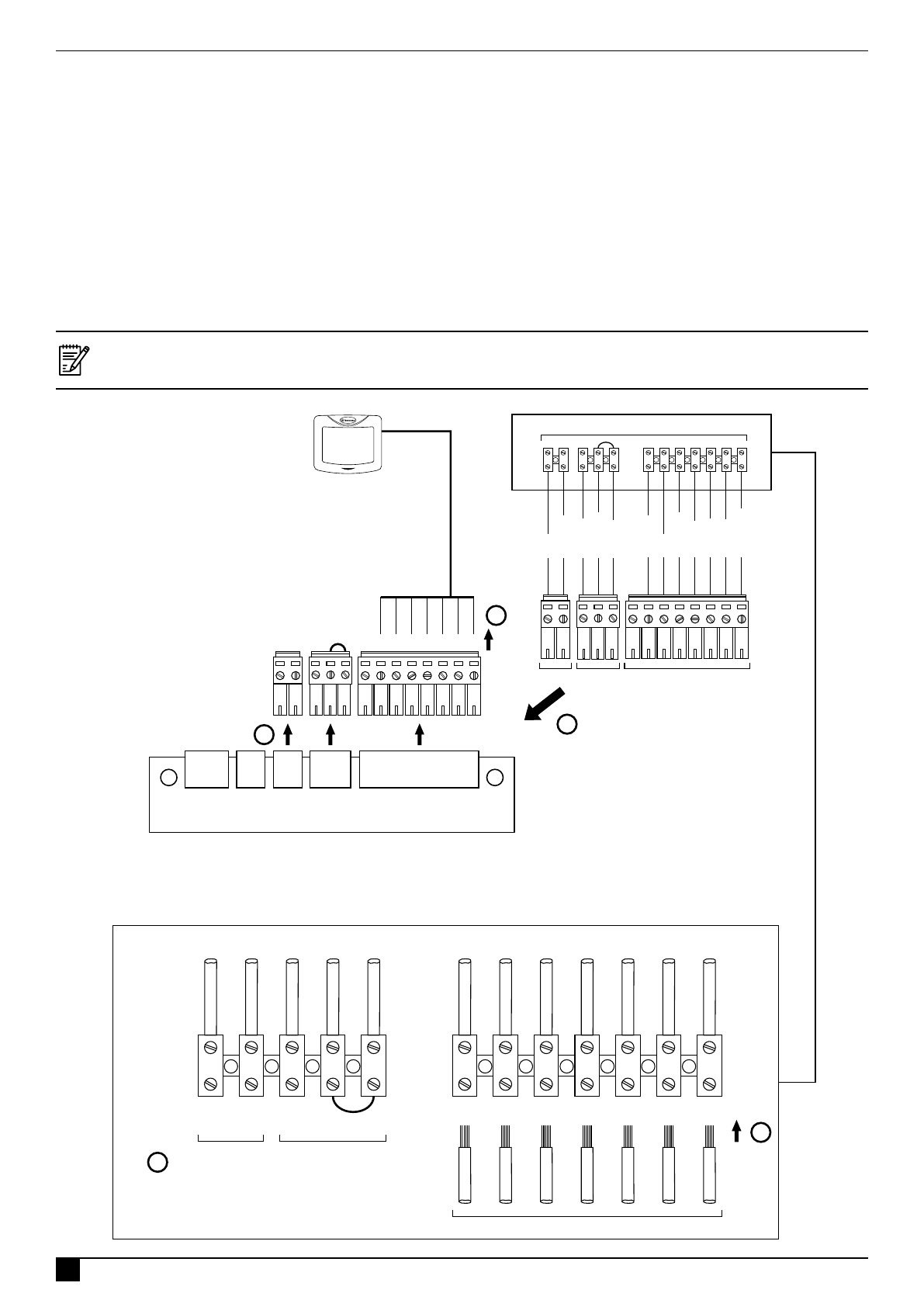

Нижнее подключение пульта управления и дополнительного оборудования к плате PCB-AC:
Коммутационная плата PCB-AC располагается в верхнем люке подключения к электросети. Кабель управления
с пультом подключен к соответствующему разъёму платы PCB-AC по умолчанию с завода-изготовителя. Внутри
завесы к кабелю управления с помощью хомутов закреплены дублирующие кабели для подключения снизу.
Чтобы подключить пульт и доп.оборудование снизу необходимо (показано на рисунке ниже):
1. Откройте верхний люк, открутив винты, и отсоедините разъёмы кабеля управления и доп.оборудования от
клемм платы PCB-AC.
2. Отсоедините кабель управления от разъёма, используйте отвёртку с плоским наконечником. Освободите
дублирующие провода от кабеля управления.
3. Соедините дублирующие разъёмы с платой PCB-AC.
4. Откройте нижний люк, открутив винты, и найдите внутри незакрепленные колодки Х3, Х4. Через кабельные
вводы в нижнем люке, проденьте и соедините кабель управления по схеме на рисунке ниже.
5. При необходимости подключите дополнительное оборудование к колодке Х4
* - обозначение клемм может меняться в
зависимости от модели. Точное наименование
клемм смотри на оборотной стороне люка.
