5

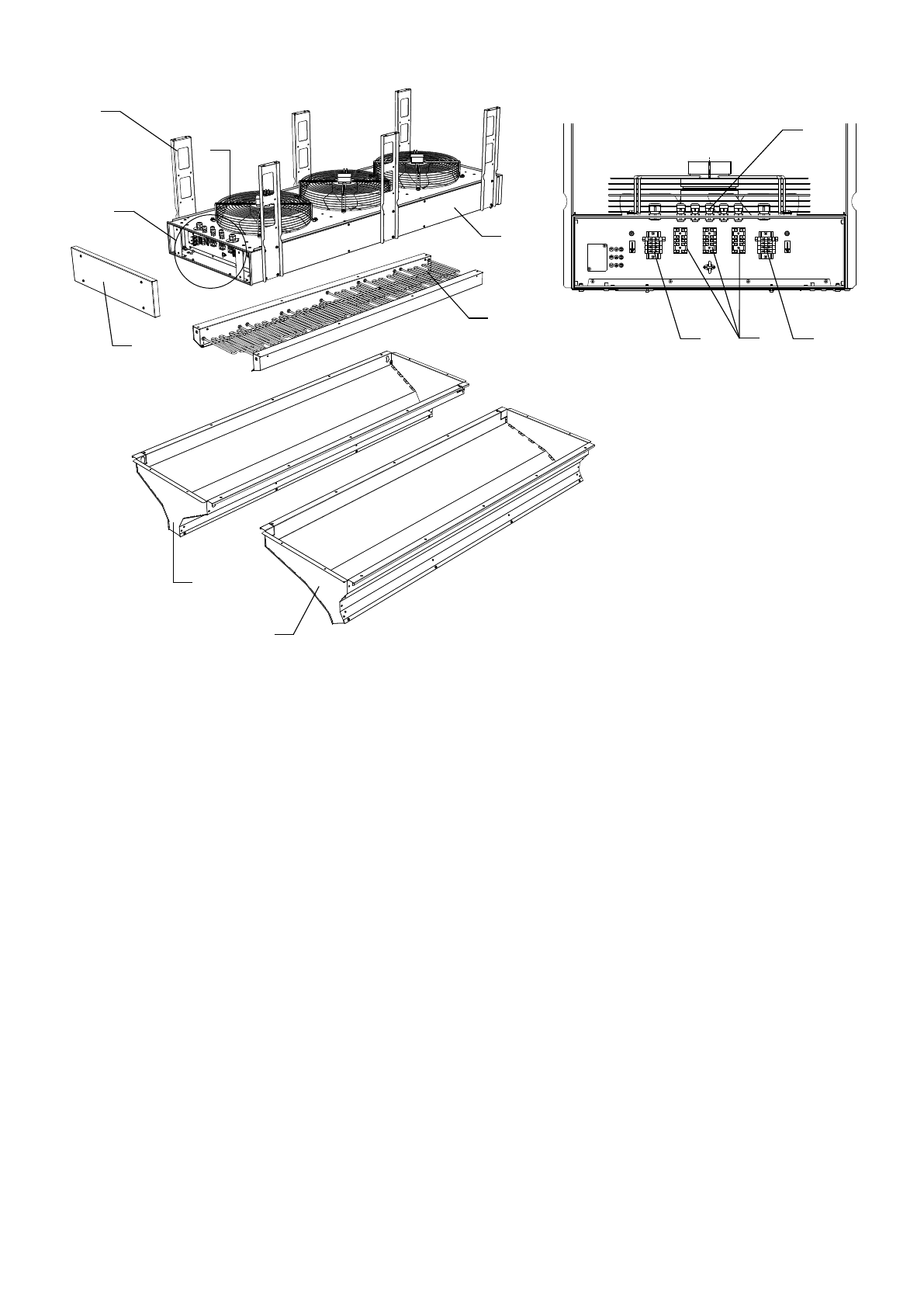

Рисунок 1. Воздушно-тепловая завеса

1

2

5

6

7

3

4

А

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло;

5 - Угловое сопло (по заказу);

6 - Трубчатые электронагревательные

элементы (ТЭНы);

7 - Корпус;

8 - Гермовводы;

9 - Клеммная колодка (Ввод 1);

10 - Колодки (Х1, Х2, Х3);

11 - Клеммная колодка (Ввод2).

Вид А

–  Выключение завесы, путем полного обесточивания, минуя режим продувки;

–  Тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например,

при работе в помещении небольшого объема). В этом случае не рекомендуется устанавливать терморегулятор на высокие

значения температуры.

4.7.2 При перегреве корпуса завесы самовозвратный аварийный термовыключатель выключает нагрев ТЭНов

(вентилятор при этом продолжает работать) и далее остается в выключенном состоянии до тех пор, пока температура

не снизится до заданной величины. В случае обнаружения срабатывания аварийного термовыключателя необходимо:

–  отключить завесу от питающей сети;

–  дождаться пока она остынет;

–  выяснить причины, вызывающие срабатывание аварийного термовыключателя и устранить их;

4.8  А в т о м а т и ч е с к а я   з а д е р ж к а   в ы к л ю ч е н и я   в е н т и л я т о р а

4.8.1 В  завесах  с  электрическим  источником  тепла  для  снятия  остаточного  тепла  ТЭНов  предусмотрена

автоматическая задержка выключения вентилятора. После выключения завесы кнопкой пульта управления, вентилятор

продолжает  работу  ~75  сек.  При  выключении  иным  способом  (снятие  напряжения  в  сети  и  т.д.)  продувочный  режим

вентилятора не включается, поэтому возможно срабатывание защиты от перегрева остаточным теплом ТЭНов.

4.8.2 Заводом-изготовителем  могут  быть  внесены  конструктивные  изменения  в  изделие,  не  ухудшающие

качество и надежность, которые не отражены в настоящем паспорте.

5

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

При  эксплуатации  электроприборов  с  целью  снижения  риска  возгорания,  поражения  током  и  травм  всегда  должны

соблюдаться следующие базовые меры предосторожности:

5.1  Работы по установке, обслуживанию и подключению должны проводиться квалифицированным специалистом

(-ами)  в  соответствии  с  установленными  нормами  и  стандартами  «Правил  технической  эксплуатации  электроустановок

потребителей»  (утверждены  приказом  Минэнерго  от  13.01.2003  г.)  и  «Правил  по  охране  труда  при  эксплуатации

электроустановок» (утверждены приказом Министерства труда и социальной защиты РФ от 24.07.2013 г. № 328н).

5.2  Запрещается  эксплуатация  завесы  без  заземления.  Использовать  нулевой  провод  в  качестве  заземления

запрещается. Болт заземления расположен рядом с местом подключения силового кабеля внутри завесы  и соединён на

заводе-изготовителе проводом с соответствующей клеммой входной клеммной колодки.

9

11

8

10
