Серия 400 Оптима с электрическим источником тепла
27

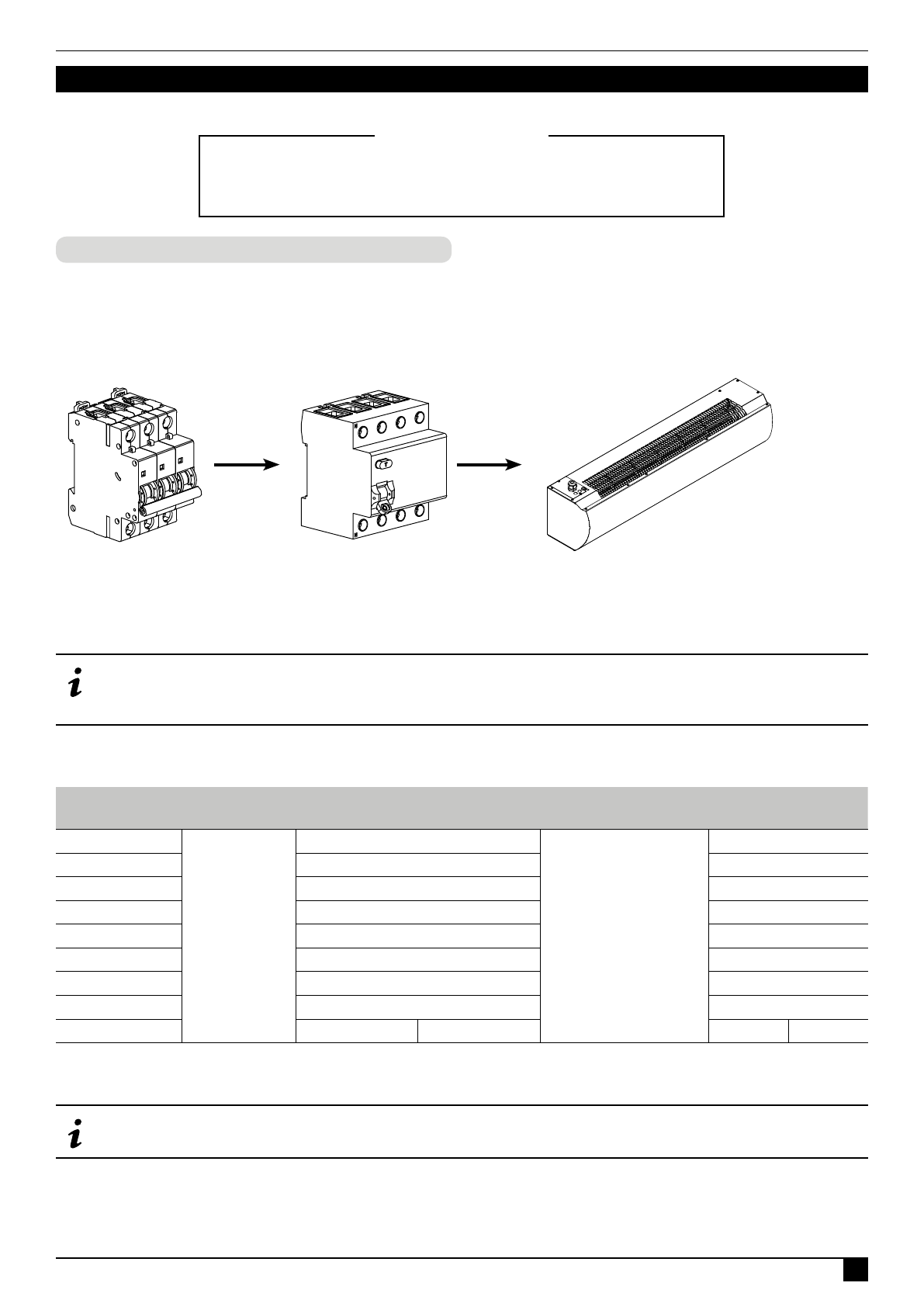

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
Устройство защитного отключения (УЗО) в цепи питания завес применяется для предотвращения
пробоя на металлический корпус. Рекомендуется отдавать предпочтение электромеханическим УЗО,
а не электронным.
Автоматический выключатель и устройство защитного отключения (УЗО) должны в обязательном порядке
присутствовать в цепи питания завесы. В случае подключения группы завес к электросети, на каждую завесу
необходимо установить свой УЗО и автоматический выключатель.
* На рисунке изображены трёхполюсный автоматический выключатель и четырёхполюсное УЗО для
подключения трёхфазной завесы. Принцип подключения однофазной завесы остаётся таким же, только
вместо трёхполюсного автоматического выключателя используется двухполюсный и двухполюсное УЗО.
Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель
с медными многопроволочными жилами.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Защитные устройства
Завеса
Автоматический
выключатель*
ТМ310046
ТМ310133
УЗО*
ТМ310045
Модель
Напряжение
сети
Номинальный ток
автоматического выключателя
Дифференциальный
ток УЗО
Кабель питания с
медными жилами
КЭВ-9П4032Е
380 В
20А
100 мА
5*4 мм
2
КЭВ-12П4032Е
25А
5*4 мм
2
КЭВ-18П4032Е
40А
5*10 мм
2
КЭВ-12П4042Е
25А
5*4 мм
2
КЭВ-18П4042Е
40А
5*10 мм
2
КЭВ-24П4042Е
50А
5*16 мм
2
КЭВ-18П4022Е
40А
5*10 мм
2
КЭВ-24П4022Е
50А
5*16 мм
2
КЭВ-36П4022Е
40А
40А
5*10 мм
2
4*10 мм
2
