Руководство по эксплуатации и монтажу. Технический паспорт
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

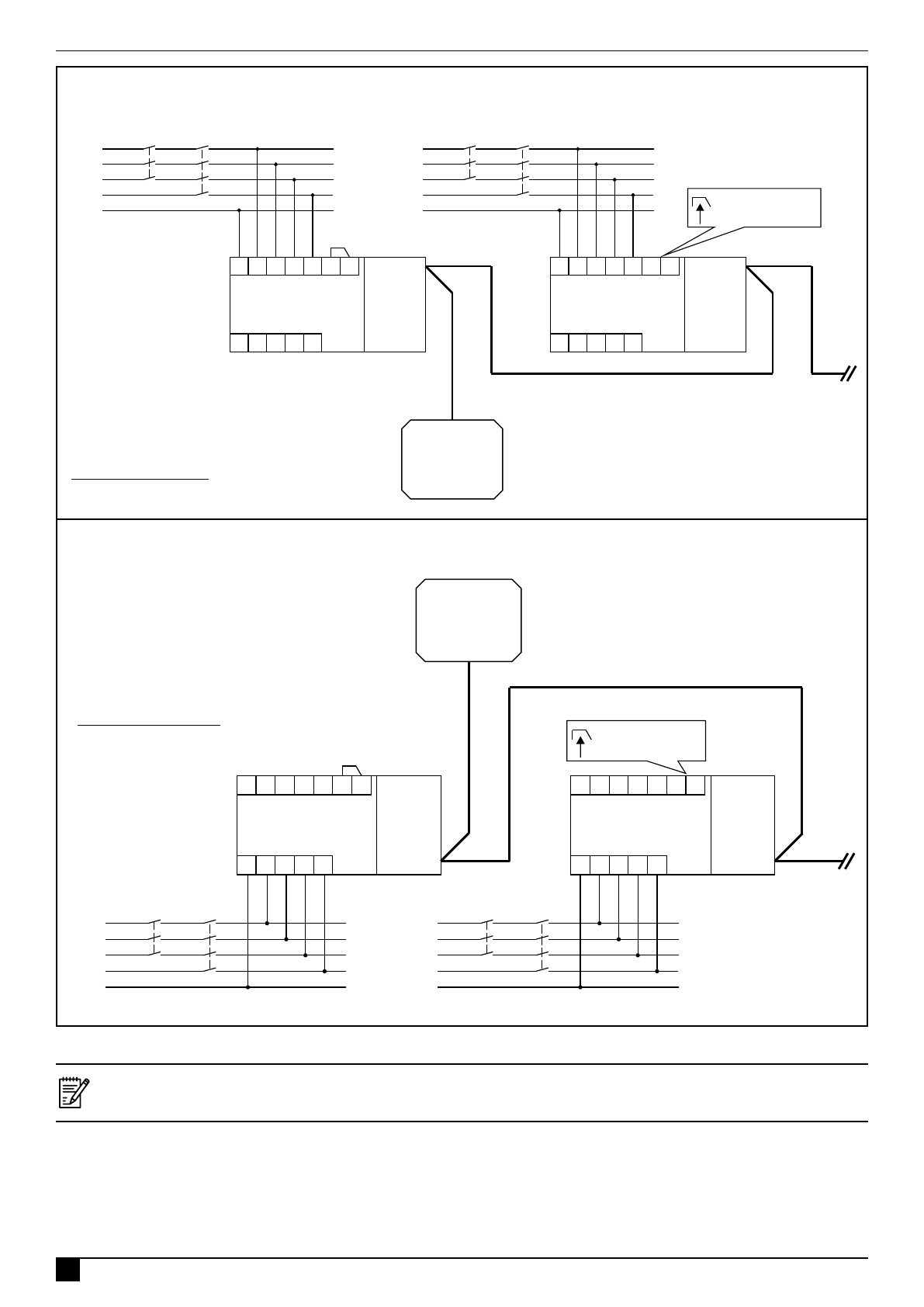

Верхняя схема подключения группы завес к трёхфазной сети переменного тока
с напряжением ~380 (400) В
PE
PE
PE
PE
L1
L1
L1
L1
L2
L2
L2
L2
L3
L3
L3
L3
N
N
N
N
N3
N3
N4
N4
Ведущая
завеса
Ведомая
завеса
PCB-AC
PCB-AC
перемычку удалить
с ведомых завес!
Master
Slave
Клеммы
дубляж
Клеммы
дубляж
L1
L2
L3
N
N
3/
N
/PE
~
380 В 50 Гц
3/
N
/PE
~
380 В 50 Гц
PE
PE
УЗО
УЗО
QF
*
QF
*
Условные обозначения:
*
QF
-
автоматический выключатель
Каб
ель управ
ления
(
Master)
Кабель управления
(
Slave
)
L1
L2
L3
ТМ310228
Пульт HL18
Нижняя схема подключения группы завес к трёхфазной сети переменного тока
с напряжением ~380 (400) В
PE
PE
PE
PE
L1
L1
L1
L1
L2
L2
L2
L2
L3
L3
L3
L3
N
N
N
N
N3
N3
N4
N4
Ведущая
завеса
Ведомая
завеса
PCB-AC
PCB-AC
перемычку удалить
с ведомых завес!
Master
Slave
Клеммы
дубляж
Клеммы
дубляж
L1
L1
L2
L2
L3
L3
N
N
3
/
N
/
PE
~
380 В 50 Гц
3
/
N
/
PE
~
380 В 50 Гц
PE
PE
УЗО
УЗО
QF
*
QF
*
Условные обозначения:
*
QF
-
автоматический выключатель
Каб
ель управ
ления
(
Master)
Кабель управления
(
Slave
)
ТМ310229
Пульт HL18
В случае подключении группы завес, необходимо снять перемычку N3-N4 вне зависимости от верхнего
или нижнего подключения к электросети.
