УПРАВЛЕНИЕ

Концевой выключатель (КВ) с нормально разомкнутым контактом задаёт определённую логику работы:

•  Контакты КВ замкнуты

. Независимо от установленного режима работы, а также при выключенном состоянии

завесы  или  группы  завес,  принудительно  включатся  максимальная  скорость  вращения  вентилятора  и  обе

ступени нагрева (максимальная тепловая мощность).

•  Контакты  КВ  разомкнуты

.  Завеса  или  группа  завес  ввернутся  в  режим,  который  был  установлен  до

срабатывания КВ или выключатся, если они были выключены.

Для подключения КВ необходимо:

•  открыть монтажный люк ведущей (Master) завесы (см. раздел «Подключение к электросети»);

•  определить место ввода кабеля КВ и освободить специальную заглушку из корпуса завесы;

•  завести кабель КВ через отверстие в крышке монтажного люка и соединить КВ с соответствующим разъёмом

ведущей (Master) коммутационной платы PCB-AC в соответствии со схемой подключения.

•  КВ должен быть заземлён, используйте общий контур заземления.

•  рекомендуется использовать медные проводники сечением 0,5-1,0 мм

2

.

Концевые выключатели должны быть предусмотрены в проекте и установлены монтажной организацией.

В комплект поставки с завесой могут быть включены как опция (см. раздел «Опционное оборудование»).

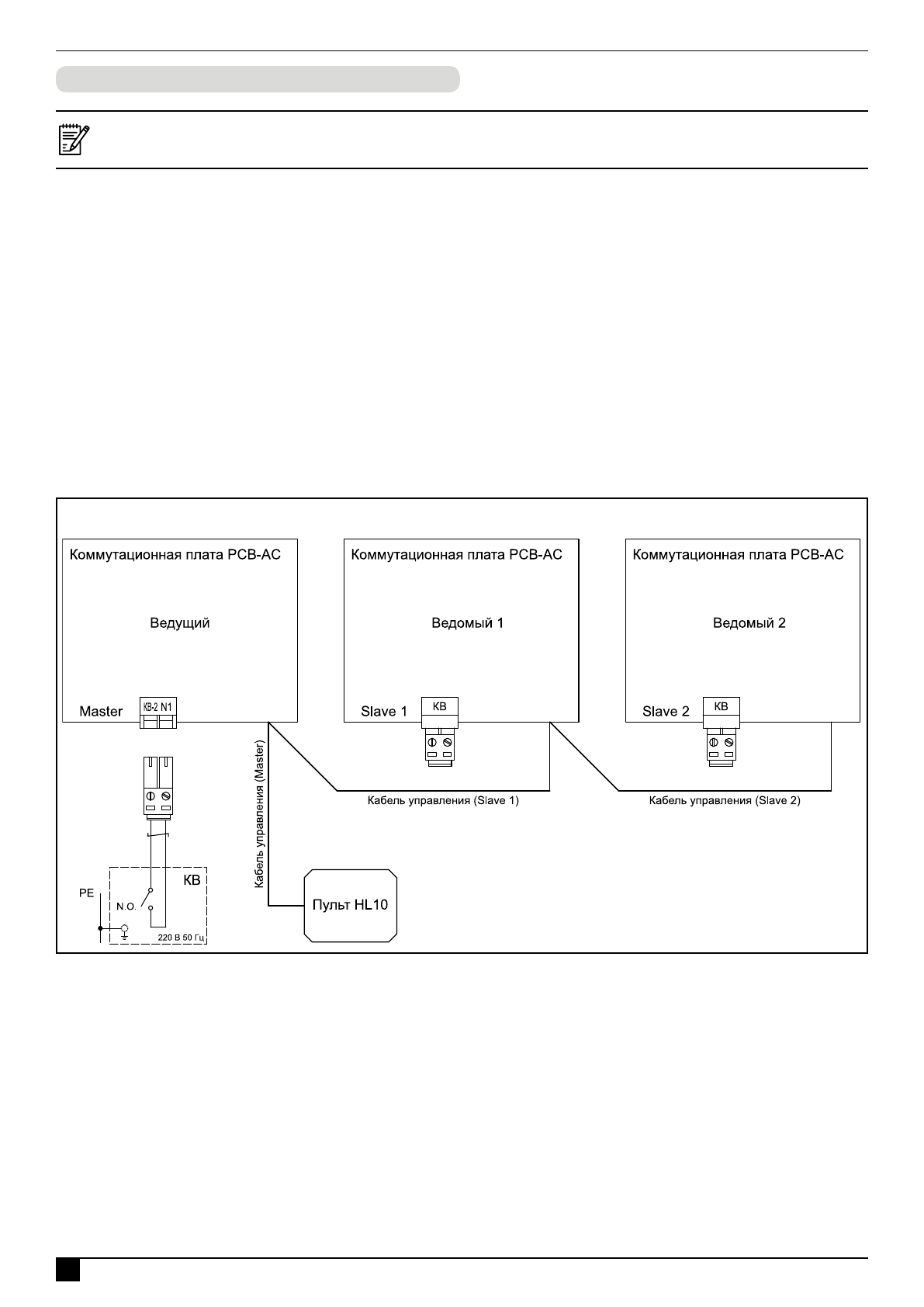

Схема подключения концевого выключателя к группе завес

ТМ310027

Подключение концевого выключателя
