Серия 300 Потолочная с электрическим источником тепла

29

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Особенности подключения КЭВ-6П3271Е:

Питание  завесы  КЭВ-6П3271Е  осуществляется  от  электросети  переменного  тока

с  номинальным  напряжением  ~220  (230)  В  по  умолчанию  с  завода-изготовителя.

Принцип  подключения  завесы  к  электросети  описан  выше  (см.  раздел  «Основные

этапы  подключения»).  В  случае  подключения  к  трёхфазной  сети  переменного  тока  с

напряжением 380 (400) В необходимо:

•  удалить две перемычки с клеммной колодки завесы;

•  подключить кабель питания ~380 (400) В как показано на рисунке ниже;

•  сделать соответствующую запись при заполнении граф о вводе в эксплуатацию;

•  на заводской табличке изделия зачеркнуть «220 В».

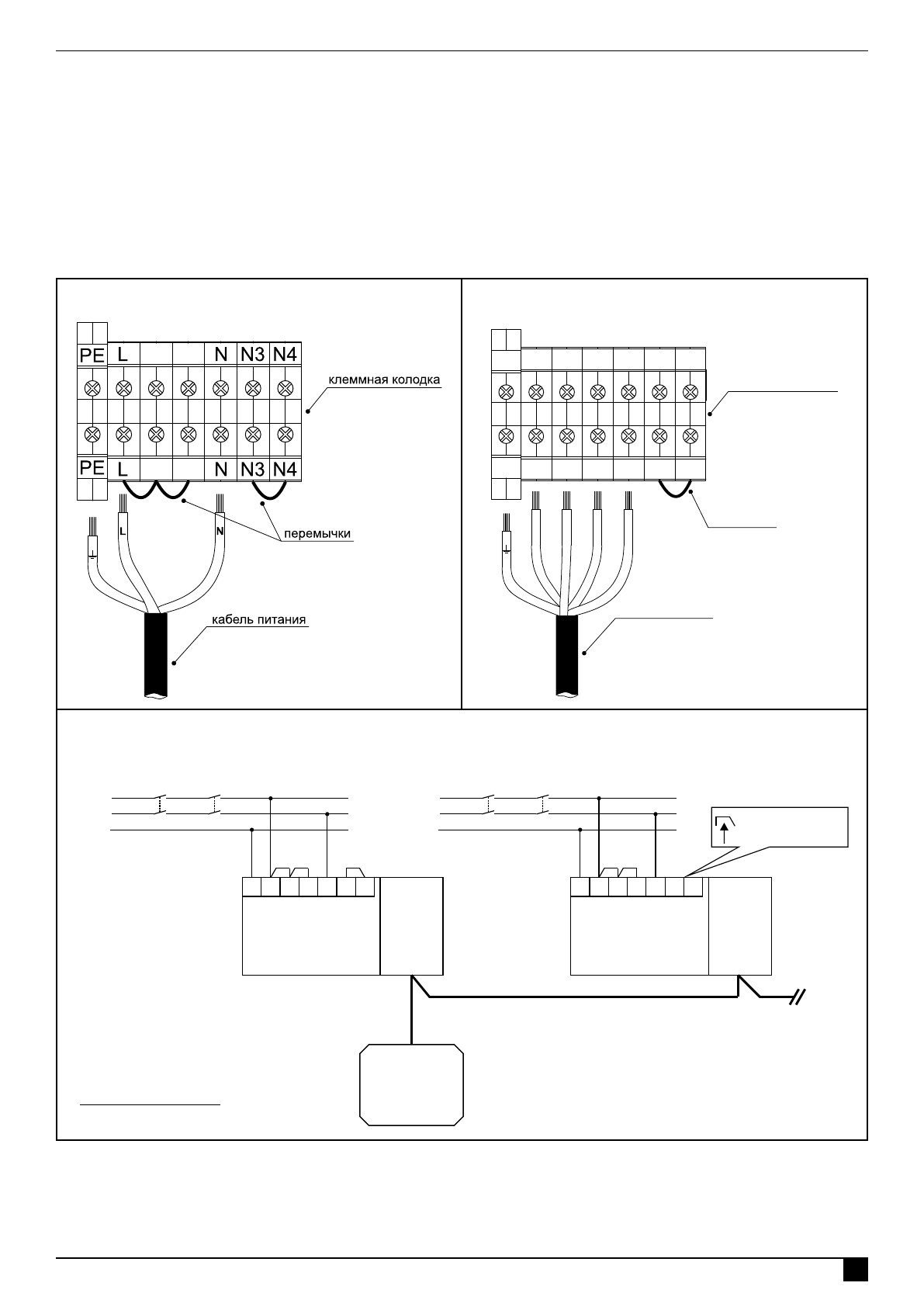

Подключение кабеля питания ~220 (230) В

Подключение кабеля питания ~380 (400) В

PE

PE

L

L

N

N

N3

N3

N4

N4

перемычка

клеммная колодка

L1

L2

L3

N

кабель питания

Схема подключения группы завес к однофазной сети переменного тока с напряжением ~220 (230) В

PE

PE

L

L

N

N

N3

N3

N4

N4

Ведущая

завеса

Ведомая

завеса 1

PCB-AC

PCB-AC

перемычку удалить

с ведомых завес!

Master

Slave 1

L

L

N

N

1/

N

/PE

 ~

 22

0 В 50 Гц

1/

N

/PE

 ~

 22

0 В 50 Гц

PE

PE

УЗО

УЗО

QF*

QF*

Условные обозначения:

*QF - автоматический выключатель

Кабель управления

 (Master)

Кабель управления (Slave 1)

ТМ310051

ТМ310151

ТМ310100

Пульт HL10
