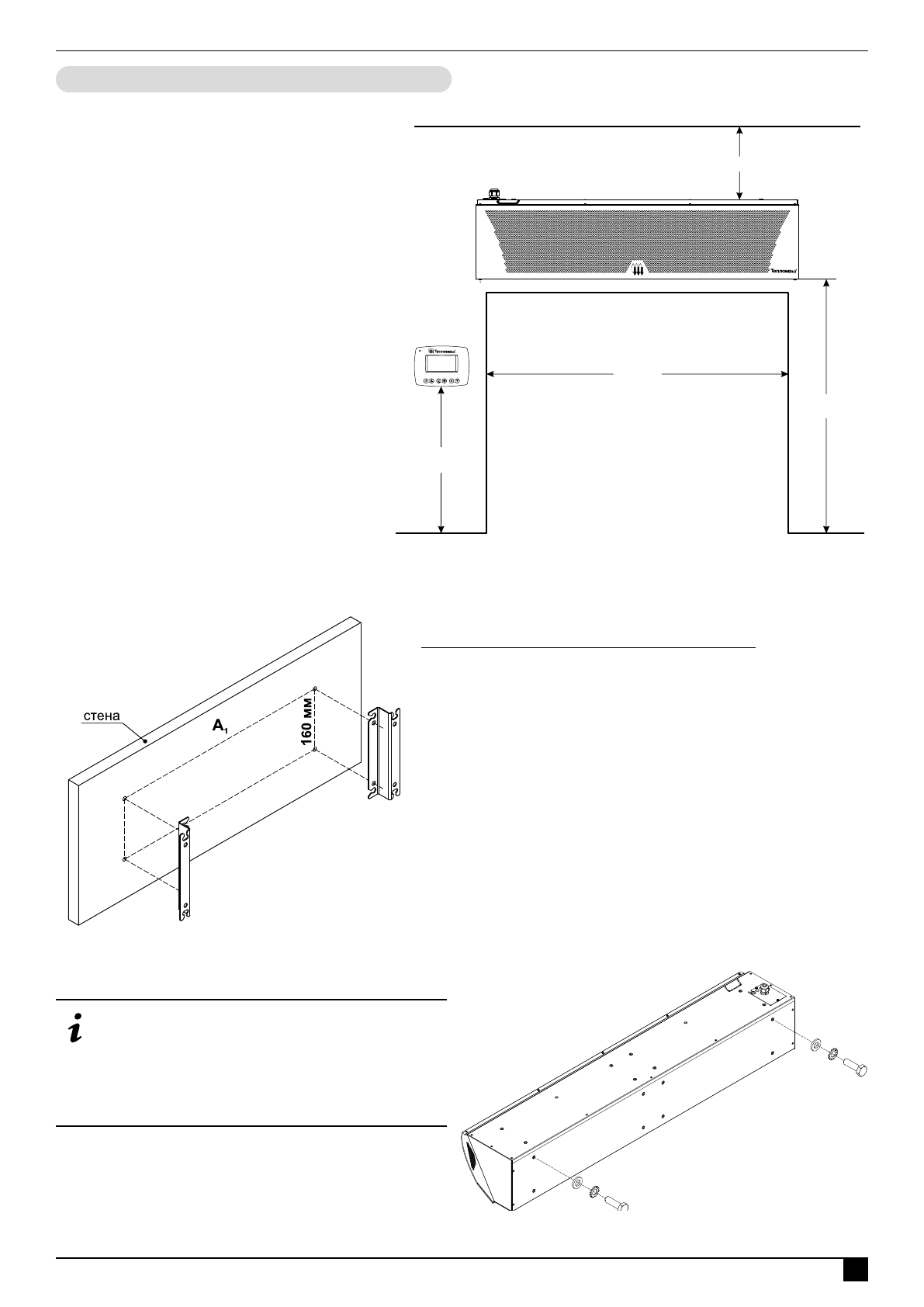

МОНТАЖ

Особенности монтажа:

Монтаж завесы с горизонтальной установкой

производится  внутри  помещения,  сверху

открытого  проёма  и  как  можно  ближе  к

нему.  Ширина  и  эффективная  длина  струи

должна соответствовать размерам дверного

проёма  или  расчётам  проекта.  В  ситуации,

когда  необходимо  осуществить  монтаж

завесы  над  проёмом,  который  достаточно

широк,  можно  расположить  одновременно

несколько  устройств,  но  вплотную  друг  к

другу.

Проводной пульт с электронным термостатом

следует  устанавливать  в  таком  месте,  где

он быстро отреагирует на общие изменения

температуры  в  помещении.  В  этом  месте

циркуляция воздуха должна быть свободной.

Следует  избегать  установку  пульта  под

прямым  потоком  воздуха  из  завесы,

вблизи  теплового  излучения  (телевизоры,

обогреватели, холодильники), под прямыми

солнечными лучами, а также в помещениях,

где  есть  риск  прямого  воздействия  на  него

влаги или возникновение конденсата.

проём

потолок

min 0,3 м

min 1,5 м

max 5 м

max D

ТМ310137

Основные этапы монтажа:

Монтаж на входящие в комплект кронштейны.

1.  Убедитесь в прочности стены перед монтажом завесы.

2.  Приложите крепление к стене, с помощью строительного

уровня  отрегулируйте  положение  кронштейна,  поставьте

метки мест для просверливания отверстий.

3.  Перед сверлением, в целях предосторожности, проверьте

нет ли рядом электрических кабелей. Проделайте в стене

четыре отверстия Ø8 мм.

4.  Закрепите кронштейны к стене, используя надёжные виды

крепежа (в комплект монтажа не входят).

5.  Проденьте зубчатую и плоскую шайбу в четыре болта М6

(входят в комплект монтажа).

6.  Вкрутите  наполовину  два  болта  в  две  верхние  гайки-

заклёпки завесы.

7.  Далее  следует  навесить  завесу  на  кронштейны  и

закрепить два нижних болта в гайки-заклёпки завесы.

8.  Затяните болты, используя гаечный ключ на 10 мм.

Монтаж завес рекомендуется осуществлять

на прочные материалы стен (бетон, кирпич),

в случае монтажа на гипсокартон, необходимо

предусмотреть  место  заранее,  чтобы  ещё

при монтаже каркаса под гипсокартон сделать

усиление металлической конструкции.

ТМ3101

10

ТМ310040

Этапы 1-4

Этапы 5-6

Горизонтальная установка
