Ред.

2

9

6.2

  Монтаж и подключение завесы

К  монтажу  и  подключению  завесы  допускается  специально

подготовленный  персонал,  имеющий  допуск  на  проведение  работ  с

электрооборудованием  напряжением  до  1000  В.

и  ознакомленный  с

настоящим Руководством.

Монтаж завесы

1.

На  задней  стенке  корпуса  завесы  имеются  пазы  для  установки

завесы.  За  эти  пазы  завеса  навешивается  на  предварительно

вмонтированный  в  стену  крепеж.  В  качестве  крепежа  рекомендуются

шурупы  или  болты

с  диаметром  шляпки  9

-

12  мм  (в  комплект  поставки  не

входят).

2.

Завеса  устанавливается  как  можно ближе  к  верхней  стороне  проема,

при  этом  необходимо  выдержать  расстояние  между  верхней  стенкой

корпуса и потолком не менее

10

0 мм.

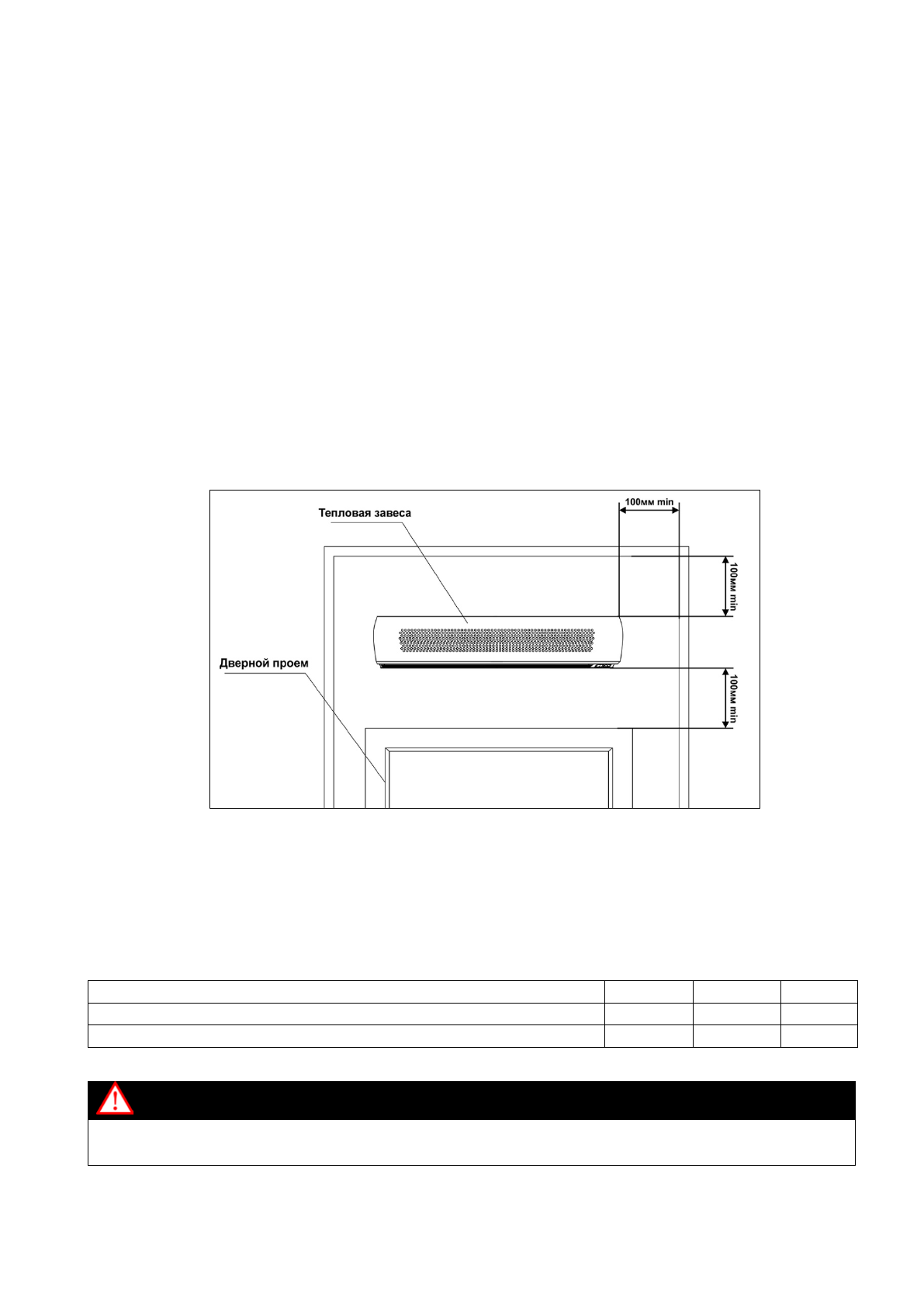

Рис. 3. Расположение завесы

Подключение завесы

Для  защиты  электропроводки  от  перегрузки  подключение  к

стационарной  электросети  осуществляется  через  автоматический

выключатель.  Автоматический  выключатель  и  сечение  подводимого

кабеля должны соответствовать таблице:

Модель/Серия

Т3

-

3С

Т3

-

5С

Т3

-

6С

Автоматический выключатель

16А

25А

32А

Минимальное сечение жил кабеля (медный провод), мм

2

1.5

2.5

4.0

Таблица.

3

.

Требования по подключению к сети.

Внимание!

Все работы по подключению завесы проводить только при полном снятии напряжения

питания.
