7

Подготовка к работе

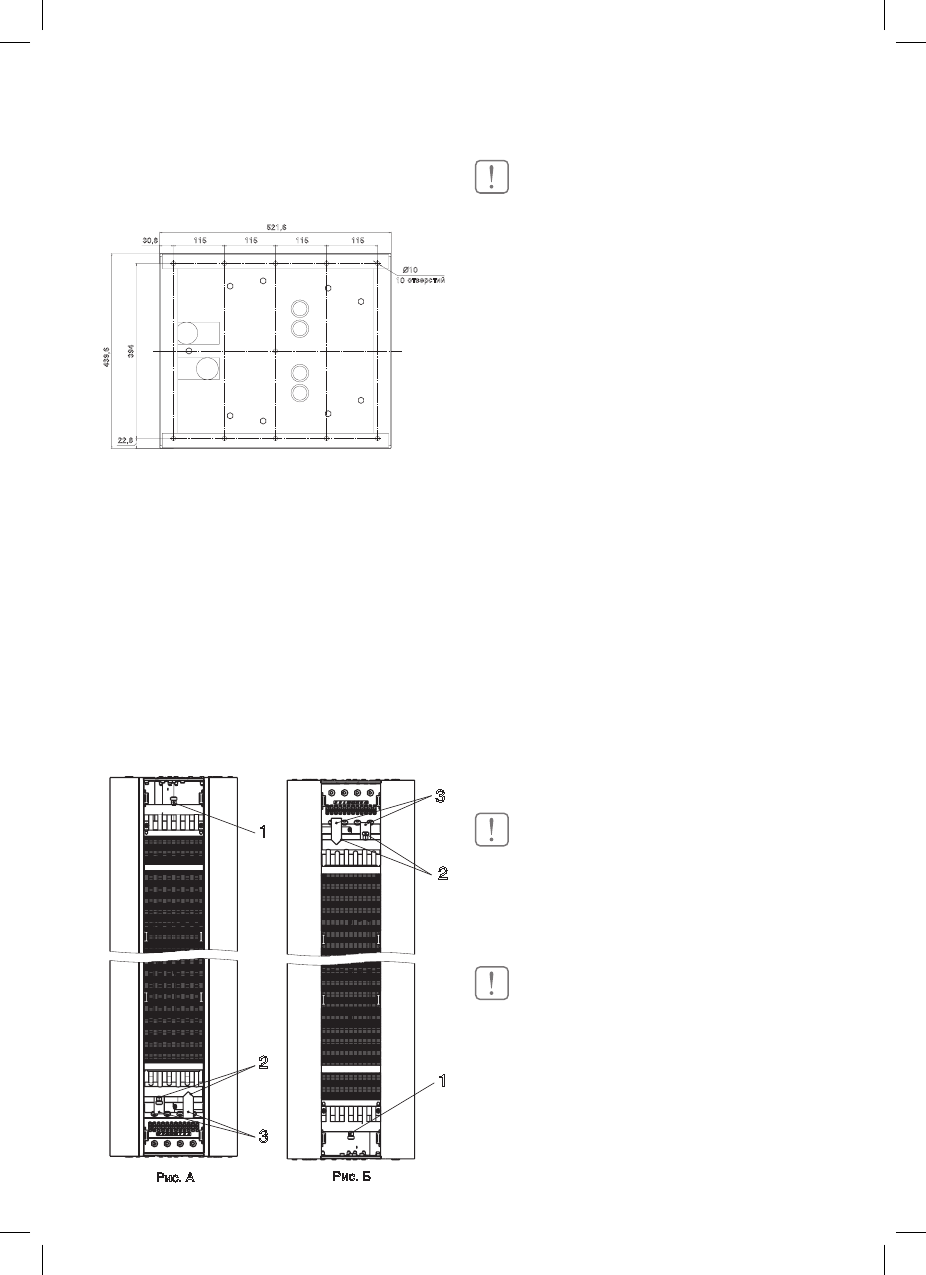

Схема  разметки  отверстий  для  монтажа  под-
ставки ВНС-DB (вид снизу):

394

115

115

115

115

439,6

22,8

30,8

521,6

Ø

10

10  отверстий


Подключение теплоносителя

Подключение  теплоносителя  к  тепловой  за-
весе  производится  через  патрубки  DIN  3/4”
специализированными  монтажными  органи-
зациями  по  разработанным  ими  схемам  под-
ключения.
Завеса оснащена медно-алюминиевым тепло-
обменником,  снабженным  тремя  комбиниро-
ванными  кранами  для  слива  теплоносителя  и
выпуска воздуха. Ниже приведены схемы рас-
положения кранов для двух случаев установки
завесы  (с  верхним  подводом  теплоносителя
(рис.  А)  и  с  нижним  подводом  теплоносителя
(рис. Б)):

3

3

Рис. А

Рис. Б

2

2

1

1

ВНИМАНИЕ!

•  По  умолчанию  подвод  теплоносителя  осу-

ществляется снизу.

•  При  необходимости  подключение  теплоно-

сителя  может  осуществляться  сверху,  для
этого  необходимо  установить  завесу  так,
чтобы резьбовые патрубки теплообменника
оказались в ее верхней части.

•  При  заполнении  теплообменника  водой  и

допуска  в  эксплуатацию  убедитесь,  что  в
нем не остался воздух.

Для  завес,  установленных  так,  что  патруб-
ки  расположены  в  нижней  части  завесы,  для
полного  слива  теплообменника  необходимо
открыть оба сливных вентиля, расположенных
по одному на коллекторах теплообменника.

Удаление воздуха из теплообменнника.

В случае установки завесы по варианту А:
Подключить  подводящий  и  отводящий  патру-
бок  теплообменника  к  подающей  магистрали.
Открыть  запорные  вентили,  открыть  краны
для  выпуска  воздуха.  Дождаться  окончания
выхода  воздуха  из  обоих  кранов.  Плотно  за-
вернуть краны.

В случае установки завесы по варианту Б:
Подключить  подводящий  и  отводящий  патру-
бок  теплообменника  к  подающей  магистрали.
Открыть  запорные  вентили,  открыть  кран  для
выпуска  воздуха.  Дождаться  окончания  выхо-
да воздуха из крана. Плотно завернуть кран.

ВНИМАНИЕ!

Следует  помнить,  что  непринятие  мер  по  вы-
пуску  воздуха  из  теплообменника  может  при-
вести  к  образованию  воздушных  пробок  с
последующим  замерзанием  теплоносителя  и
разрывом трубок.

ВНИМАНИЕ!

Подведение  теплоносителя  должно  быть  про-
изведено только через запорный вентиль.
Для  расширения  функциональных  возможно-
стей  прибора  потребитель  может  предусмо-
треть установку смесительного узла.

ПРИМЕЧАНИЕ:

При  подключении  завесы  к  тепловой  сети  без
использования  смесительного  узла  необходима
обязательная установка водяного фильтра.
