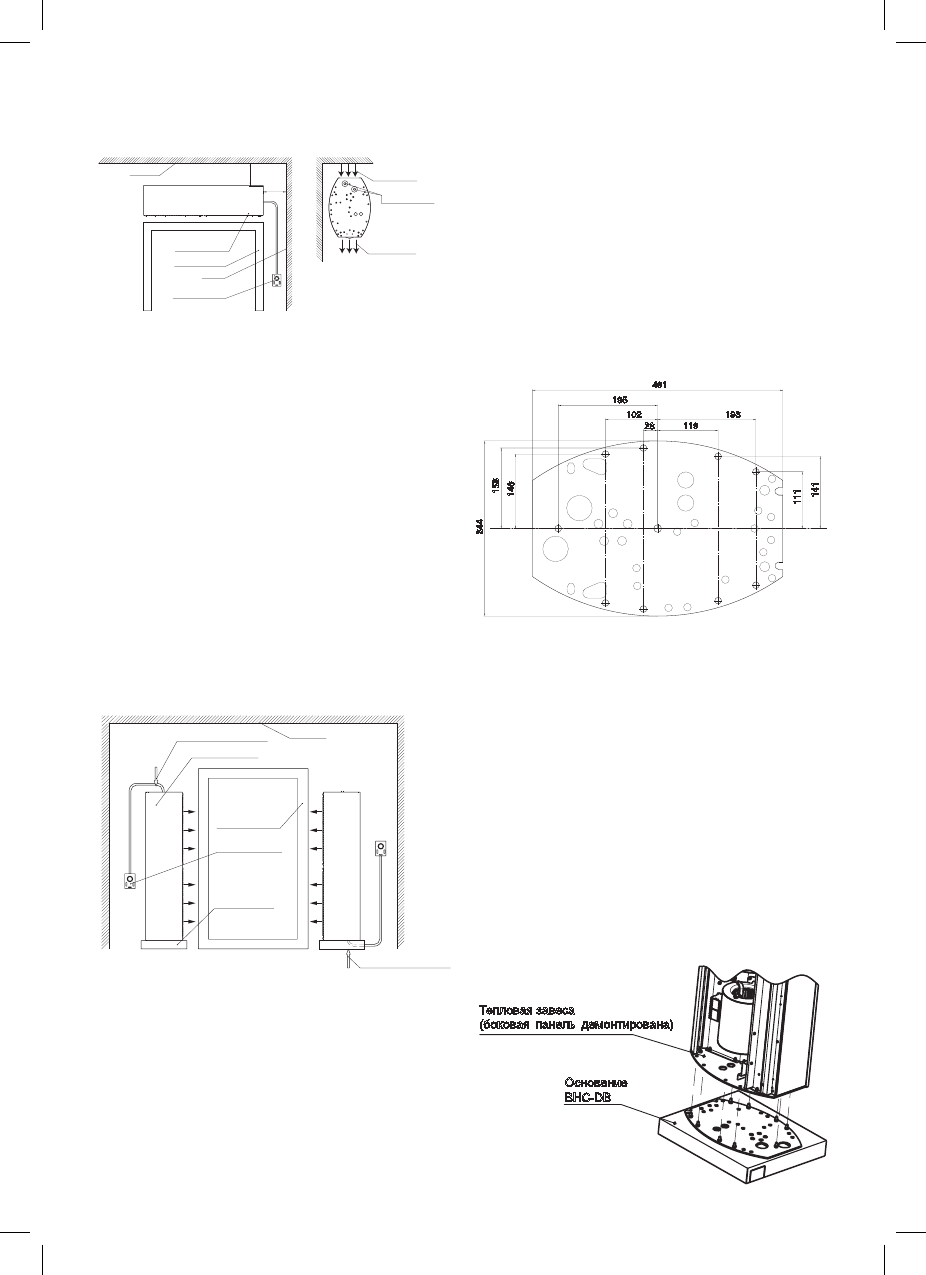

6

Подготовка к работе

200 мм

мин

200 мм

мин

Потолок

Коробка проема

Стена

Тепловая завеса

Выносной пульт

управления

Вход воздуха

Монтаж выполнен горизонтально над проемом

Выход воздуха

Коллекторы

теплообменника

Вертикальная установка

При  вертикальном  монтаже  завесы  ее  необ-
ходимо  располагать  таким  образом,  чтобы
выпуск  воздуха  по  возможности  наиболее
близко находился к плоскости проема, а срез
выпускающего  сопла  –  на  уровне  верхней
кромки  дверной  рамы.  Необходимо  следить
за  расстоянием  от  задней  воздухозаборной
решетки  до  ближайшей  стены.  Оно  должно
составлять не менее 200 мм.
Завеса может быть установлена как слева так
и  справа  от  проема.  Симметричная  конструк-
ция  корпуса  и  монтажные  отверстия,  выпол-
ненные  на  обоих  торцах  завесы  позволяют
осуществить  подвод  теплоносителя  и  подвод
электропитания как к нижней, так и к верхней
части завесы.

Потолок

Коробка проема

Тепловая завеса

Выносной пульт

управления

Основание для

вертикальной

установки

Подвод теплоносителя

Подвод теплоносителя

Схема торцевой пластины завес для верти-
кальной установки

В торцевой стенке корпуса завесы имеются
отверстия  для  установки  завесы.  С  помо-
щью  этих  отверстий  завеса  может  быть
закреплена двумя способами:

1. Непосредственно  на  устанавливаемую

поверхность  (рекомендуемый  крепеж  -
анкерные  болты  диаметром  не  менее  8  мм,

глубина  установки  –  не  менее  80  мм)  Для
установки  необходимо  специальное  осно-
вание  ВНС-DB2  (поставляется  как  опция,  в
комплект поставки не входит).
Для  удобства  осуществления  разметки
монтажных отверстий рекомендуем исполь-
зовать  саму  пластину  для  установки  как
шаблон.
Ниже  приведена  схема  основания  с  мон-
тажными размерами:

491

344

195

146

158

141

111

102

28

119

193

2. На  подставку  ВНС-DB.  Подставка  пред-

ставляет  собой  прямоугольный  короб,
оснащенный  шпильками  для  крепления
завесы.  Использование  этого  основания
рекомендуется  при  осуществлении  подвод-
ки  электропитания  и  теплоносителя  с  ниж-
него торца завесы. Основание, представляя
собой  полый  короб,  предоставляет  больше
удобства  для  подводки  теплоносителя  и
электропитания  из  пола.  Гибкая  подводка
и  кабели  питания  могут  быть  скрыты  в
полости  основания.  Схема  монтажа  завесы
на  основание  и  чертеж  нижней  пластины
основания приведены ниже:

Тепловая завеса
(боковая  панель  демонтирована)

Основание
ВНС-DB
