6

Подготовка к работе

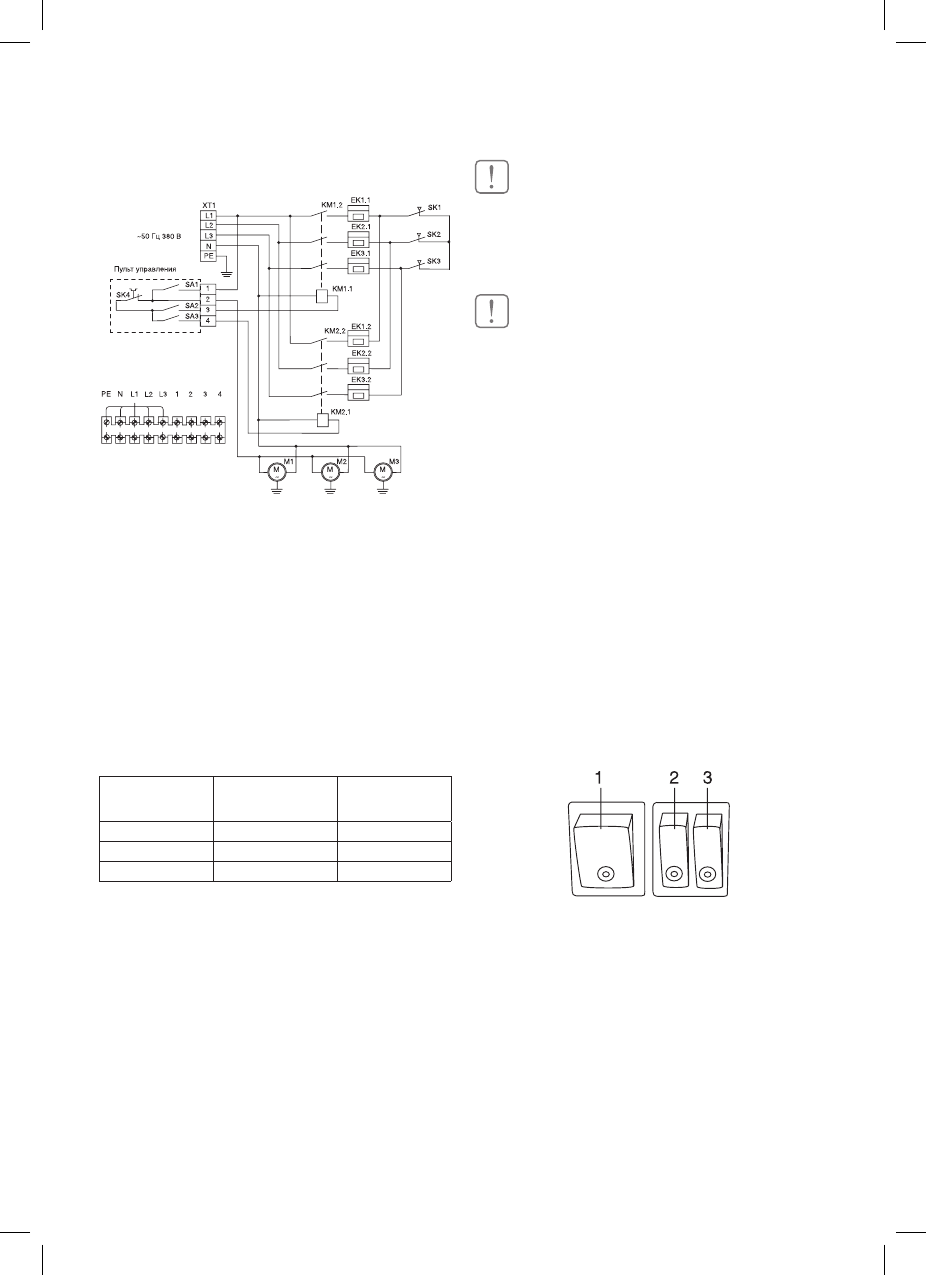

Схема электрическая ВНС-L15-S09-M.

EK1,  EK2,  EK3  –  электронагревательные  эле-
менты;
SA2, SA3 – выключатели нагревателей;
M1, М2, М3 – электродвигатели вентиляторов;
SK1, SK2, SK3 – защитные термостаты;
КM1, КМ2 – магнитные пускатели;
SK4 – терморегулятор;
SA1 – сетевой выключатель;
XT1 – колодка клеммная.

Номинальный  ток  автоматического  выключа-
теля  и  сечение  подводимого  кабеля  должны
соответствовать таблице ниже.

Тепловая

завеса

Номинальный ток

автоматического

выключателя

Сечение медно-

го кабеля, мм

2

ВНС-L08-S05-M

25 А

3x2,5

ВНС-L10-S06-M

32 А

3x4,0

ВНС-L15-S09-M

16 А

5x2,5

Подключение пульта управления

Для  установки  пульта  управления  необходи-
мо,  отвернув  винт,  снять  верхнюю  крышку  и
панель пульта, закрепить пульт на стене, уста-
новить панель и верхнюю крышку.
Пульт  управления  подключать  к  завесе  по-
средством  четырехжильного  медного  кабеля,
сечением  не  ниже  0,75  мм

2

  в  соответствии  с

цифровым обозначением контактов на клемм-
ной колодке завесы и контактов пульта управ-
ления:  контакт  «1»  на  завесе  к  контакту  «1»
на пульте управления, контакт «2» на завесе к
контакту «2» на пульте и т.д.

ВНИМАНИЕ!

Пульт  управления  должен  располагаться  вне
зоны воздушного потока завесы, иначе работа
терморегулятора будет зависеть от температу-
ры воздушного потока.

ВНИМАНИЕ!

При  первом  включении  завесы  возможно  по-
явление  характерного  запаха  и  дыма  (проис-
ходит сгорание масла с поверхности электро-
нагревателей).  Поэтому  рекомендуется  перед
установкой  включить  завесу  в  режиме  подо-
грева  на  10-20  минут  в  хорошо  проветривае-
мом помещении.

Управление прибором

Управление завесами

Управление  завесой  ВНС-L08-S05-M  осущест-
вляется  блоком  управления,  расположенном
на  корпусе  завесы.  Управление  завесами
ВНС-L10-S06-M и ВНС-L15-S09-M осуществля-
ется с помощью выносного проводного пульта.
Пульт  управления,  при  помощи  встроенного  в
него  термостата,  позволяет  поддерживать  не-
обходимую  температуру  воздуха  вблизи  прое-
ма и регулировать тепловую мощность завесы.

Управление завесами ВНС-L08-S05-M

1 – клавиша включения вентиляторов;
2,  3  –  клавиши  включения  электронагревате-
лей.

Перед  включением  завесы  клавиши  управле-
ния должны находиться в положении 0.

Вентиляция (режим «0»).

Включение.

  Для  включения  завесы  в  режим

вентиляции  (без  нагрева)  необходимо  устано-
вить  клавишу  1  в  положение  I,  при  этом  начи-
нают  работать вентиляторы завесы и загора-
ется подсветка клавиши.
