4
5
Устройство и принцип работы
прибора

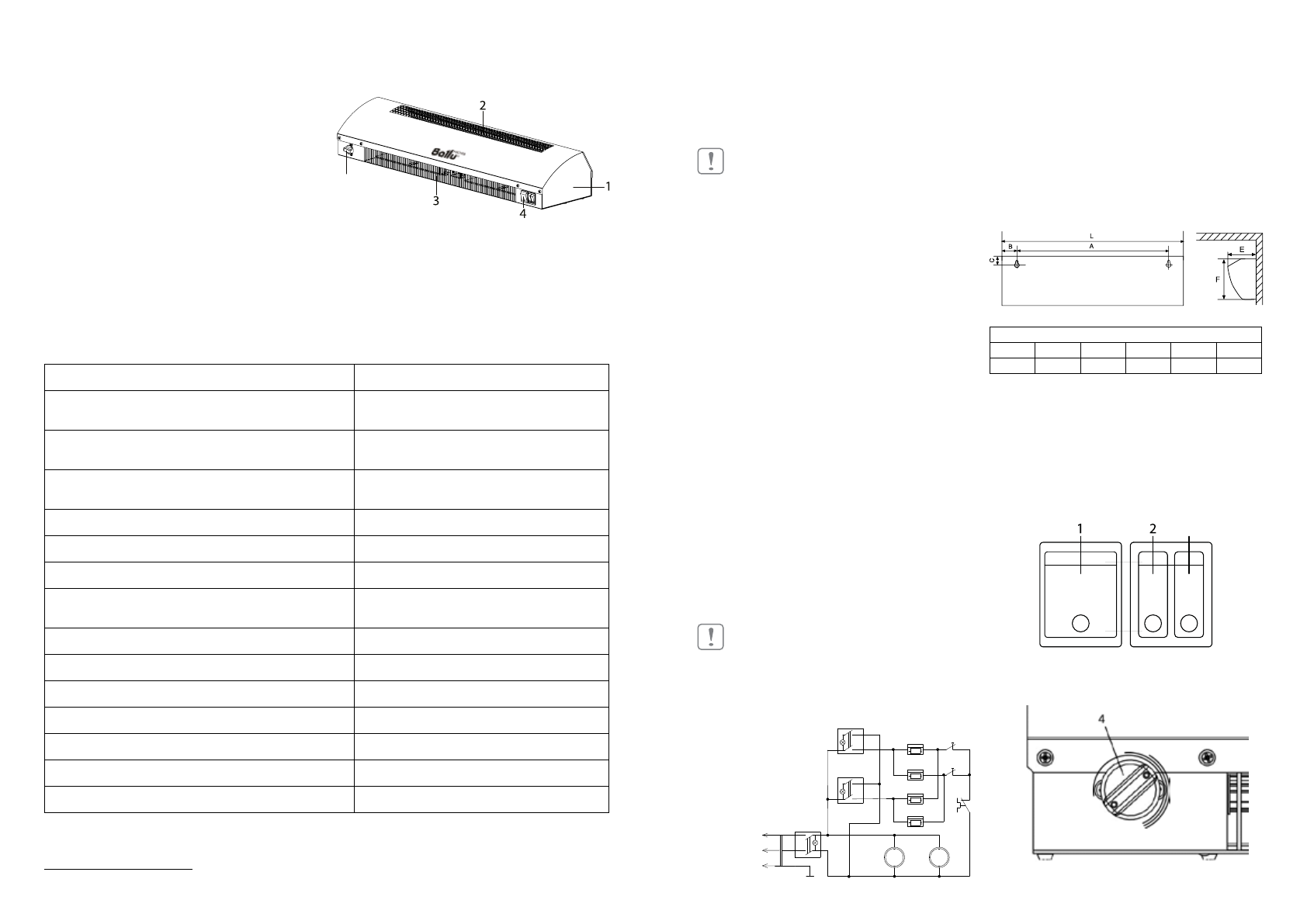

Завеса состоит из корпуса* (1), изготовленного из
листовой стали, покрытой высококачественным
полимерным покрытием. Внутри корпуса распо-
ложен электронагреватель («стич-элемент(ы)») и
вентиляторный блок. Вентилятор забирает воз-
дух через перфорированную воздухозаборную
решетку корпуса (2), поток воздуха, проходя
через нагревательный элемент, нагревается, по-
падает в вентиляционный узел, и выходит через
воздуховыпускное сопло (3) в виде направленной
струи.
1. Корпус завесы*.
2. Передняя воздухозаборная решетка.
3. Воздуховыпускное сопло.
4. Клавиши управления на корпусе завесы.
5. Ручка терморегулятора.
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуата-
цию необходимо соблюдать правила технической
эксплуатации электроустановок потребителей
(ПТЭЭП) и правила по охране труда при эксплуа-
тации электроустановок.
В задней стенке корпуса завесы имеются пазы
для установки завесы. За эти пазы завеса наве-
шивается на предварительно вмонтированный
в стену крепеж. В качестве крепежа рекоменду-
ются шурупы с диаметром шляпки от 9 до 11 мм.
Установочные размеры завес приведены ниже.
Завесу рекомендуется устанавливать как можно
ближе к верхней стороне проема, при этом не-
обходимо выдержать расстояние между верхней
стенкой корпуса и потолком не менее 100 мм.
Размещение завесы
Перед отверстием воздухозабора и выхода воз-
духа не должно быть препятствий.
При монтаже завесы должен обеспечиваться сво-
бодный доступ к местам их обслуживания. Для
перекрытия широкого проема допускается уста-
навливать несколько завес одного типа и серии
вплотную, создавая непрерывную воздушную
струю.
Важно:
Размещение завесы только горизонталь-
ное.
Подключение к электрической сети
ВНИМАНИЕ!
Завеса поставляется со шнуром питания с сете-
вой вилкой.
Схема электрическая тепловой завесы
SA1 - сетевой выключатель;
SA2 - выключатель нагревателей;
EK1, ЕК2 - электронагреватель;
М1, М2 - электродвигатель;
SK1, SK2 - защитный термостат;
SК3 - биметаллический терморегулятор.
Установочные размеры завес.
Схема задней поверхности корпуса.
Размеры, мм
L
А
В
С
F
E
766
670
45
30
190
127
Номинальный ток автоматического выключателя
должен быть не менее 14А.
Управление прибором
Управление завесой осуществляется пылевлаго-
защищенными клавишами, расположенными на
корпусе завесы.
1 - клавиша включения вентилятора
2, 3 - клавиши включения электронагревателей
4 – ручка терморегулятора
Технические характеристики
Параметр/Модель
BHC-СЕ-3Т
Полная номинальная потребляемая
мощность, кВт
3,0
Частичная номинальная потребляемая
мощность, кВт
1,5
Мощность в режиме вентиляции, Вт
40
Напряжение питания, В~Гц
220~50
Номинальный ток, А
14
Производительность по воздуху, м
3
/ч
400
Увеличение температуры воздуха на выходе
в максимальном режиме нагрева, 0 °С
30
Номинальный уровень шума, дБ(А)
46
Степень защиты, IP
IP 20
Класс электрозащиты
I класс
Размеры прибора (ШхВхГ), мм
770х190х135
Размеры упаковки (ШхВхГ), мм
800х145х225
Вес нетто, кг
6,0
Вес брутто, кг
6,5
5
Устройство и принцип работы прибора
Подготовка к работе
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
3
M1
SA2.2
M2
M
~
M
~
SA1
SA2.1
EK1.1
EK2.1
EK1.2
EK2.2
SK1
SK2
SK3
~50 Ãö 230Â
L
N
PE
Характеристики
