Подготовка к работе
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуатацию
необходимо соблюдать правила технической экс-
плуатации электроустановок потребителей (ПТЭЭП)
и правила по охране труда при эксплуатации элек-
троустановок.
Размещение завесы
Перед отверстием воздухозабора и выхода воздуха
не должно быть препятствий.
При монтаже завес должен обеспечиваться
свободный доступ к местам их обслуживания.
Для перекрытия широкого проема допускается
устанавливать несколько завес одного типа и серии
вплотную, создавая непрерывную воздушную
струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж (слева/
справа от проема).

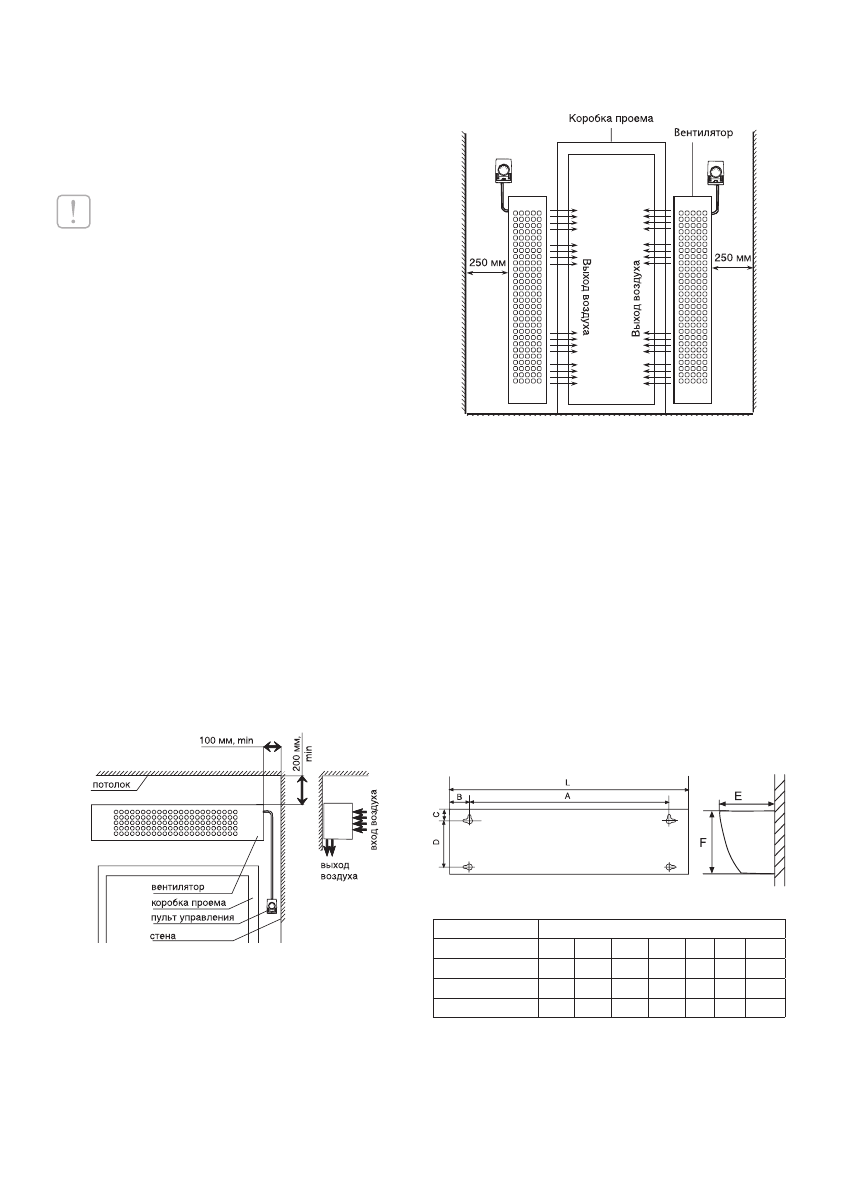

Горизонтальная установка
Для установки завесы над проемом в горизон-
тальном положении, рекомендуется выдерживать
расстояния, не менее указанных на рисунке ниже.
Завеса устанавливается как можно ближе к верхней
стороне проема.
Вертикальная установка
При вертикальном монтаже завесы ее необходимо
располагать таким образом, чтобы выпуск воздуха по
возможности наиболее близко находился к плоско-
сти проема, а срез выпускающего сопла – на уровне
верхней кромки дверной рамы. При монтаже необ-
ходимо следить, чтобы смотровые отверстия были
доступны и составляли примерно 250 мм.
В задней стенке корпуса завесы имеются пазы для
установки завес. За эти пазы завеса навешивается
на предварительно вмонтированный в стену кре-
пеж. В качестве крепежа рекомендуются шурупы
или болты с диаметром шляпки от 9 до 11 мм.
Схема задней пластины завес для горизонтальной или
вертикальной установки
Модель
Размеры, мм
L
А
В
С
D
Е
F
BHC-B10T06-PS
1085
975
75
40
135 198
215
BHC-B15T09-PS
1500 1350
75
40
135 198
215
BHC-B20T12-PS
1897 1547
170
40
135 198
215
