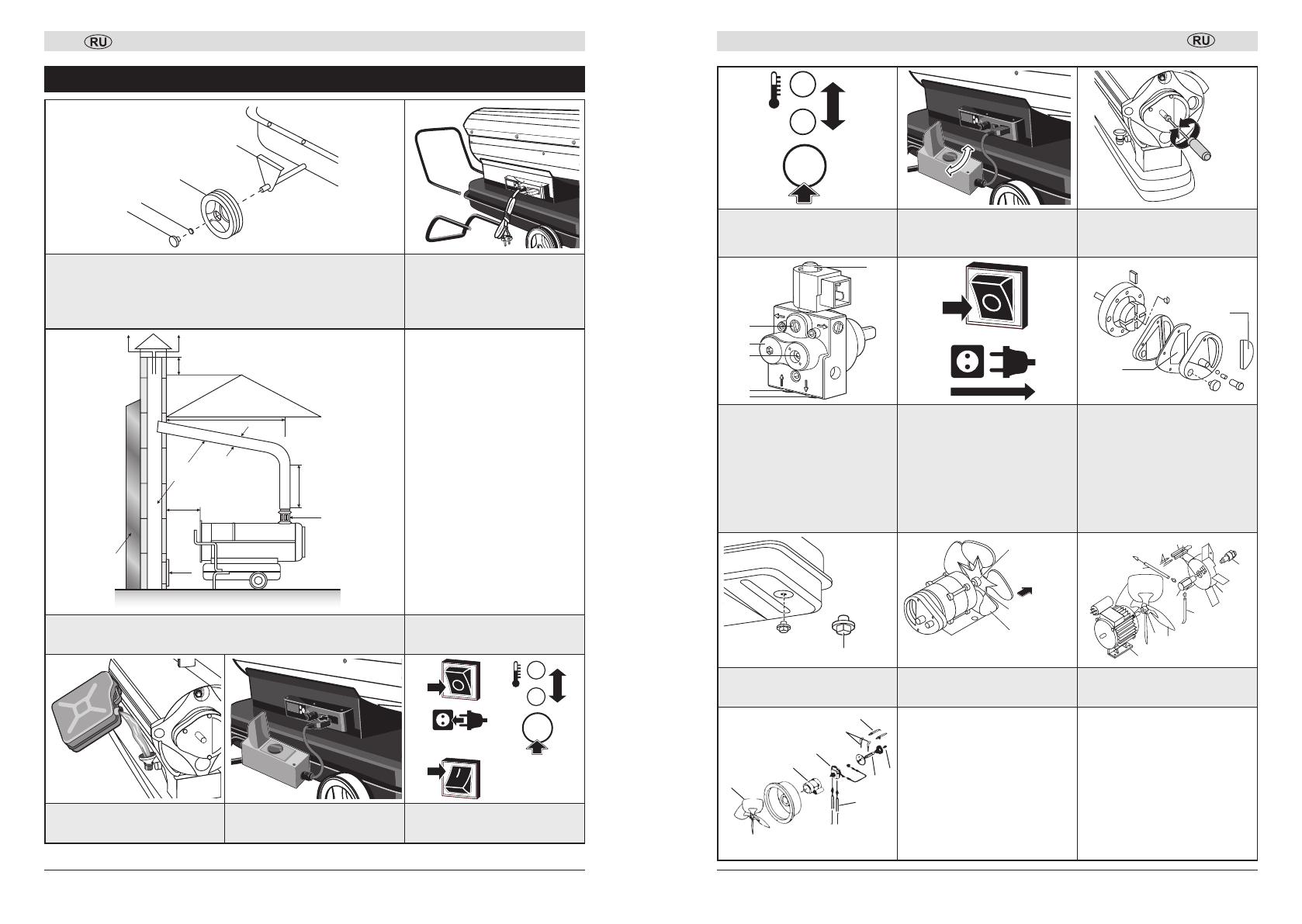

Руководство по эксплуатации
Пушка тепловая дизельная
www.zubr.ru
www.zubr.ru
|
|
4
5
Инструкции по применению
15
16
17
18
1. Установка колесной опоры
2. Установка подставки
и рукоятки
C
D
A
J
I
F
H
G
B
E
3. Установка изделия и рекомендации по подключению
дымохода
220 В
+
–
ввод
4. Заполнение бака топливом
5. Установка выносного
термостата (при необходимости)
6. Включение изделия
+
–
ввод
7. Регулировка температуры
Без подключенного выносного
термостата
С подключенным выносным
термостатом
8. Регулировка рабочего
давления
Для ДПН-К10-25-Д
23
24
22
19
20
21
Входной
фильтр
Выходной
фильтр
Для ДПН-К10-65-Д
19
Вход
20
Возвратный порт
21
Порт для манометра
(нет в комплекте)
22
Регулировочный винт
23
Соленоидный клапан
24
Заглушка над топливным
фильтром
9. Выключение изделия
10. Очистка входного
и выходного воздушных
фильтров
Для ДПН-К10-25-Д
Сливной болт
Установочный
винт
Снять вал
двиагателя
Лопасть
вентилятора
27 26
25
32
34
31
30
29
28
33
А
11. Слив топлива
через сливное отверстие
12. Очистка вентилятора
13. Очистка сопла
26
25
35
28
29
34
32
30
В А
25
Электродвигатель
26
Вентилятор
27
Установочный винт
28
Кабель высоковольтный
29
Электрод
30
Сопло
31
Горловина горелки
32
Держатель сопла
33
Воздухопровод
34
Топливопровод
35
Топливный насос
A
– Минимум 1 м
B
– Минимум 1 м
C
– Как можно меньше
D
– Равно или больше диаметра
трубы-переходника
E
– Минимум 0.5 м
F
– Труба-переходник, входящая
в комплект изделия
G
– Горизонтальная часть
с минимальным углом
наклона вверх не менее 5°
H
– Дымоход с внутренним
размером не менее 20х 20 см
I
– Противовзрывное
смотровое отверстие
J
– Наружное стеновое
заполнение
15
Шасси
16
Колесо
17
Стопор-шайба
18
Крышка ступицы колеса
Характеристики
