Руководство по эксплуатации

Пушка тепловая дизельная

www.zubr.ru

www.zubr.ru

|

  |

4

5

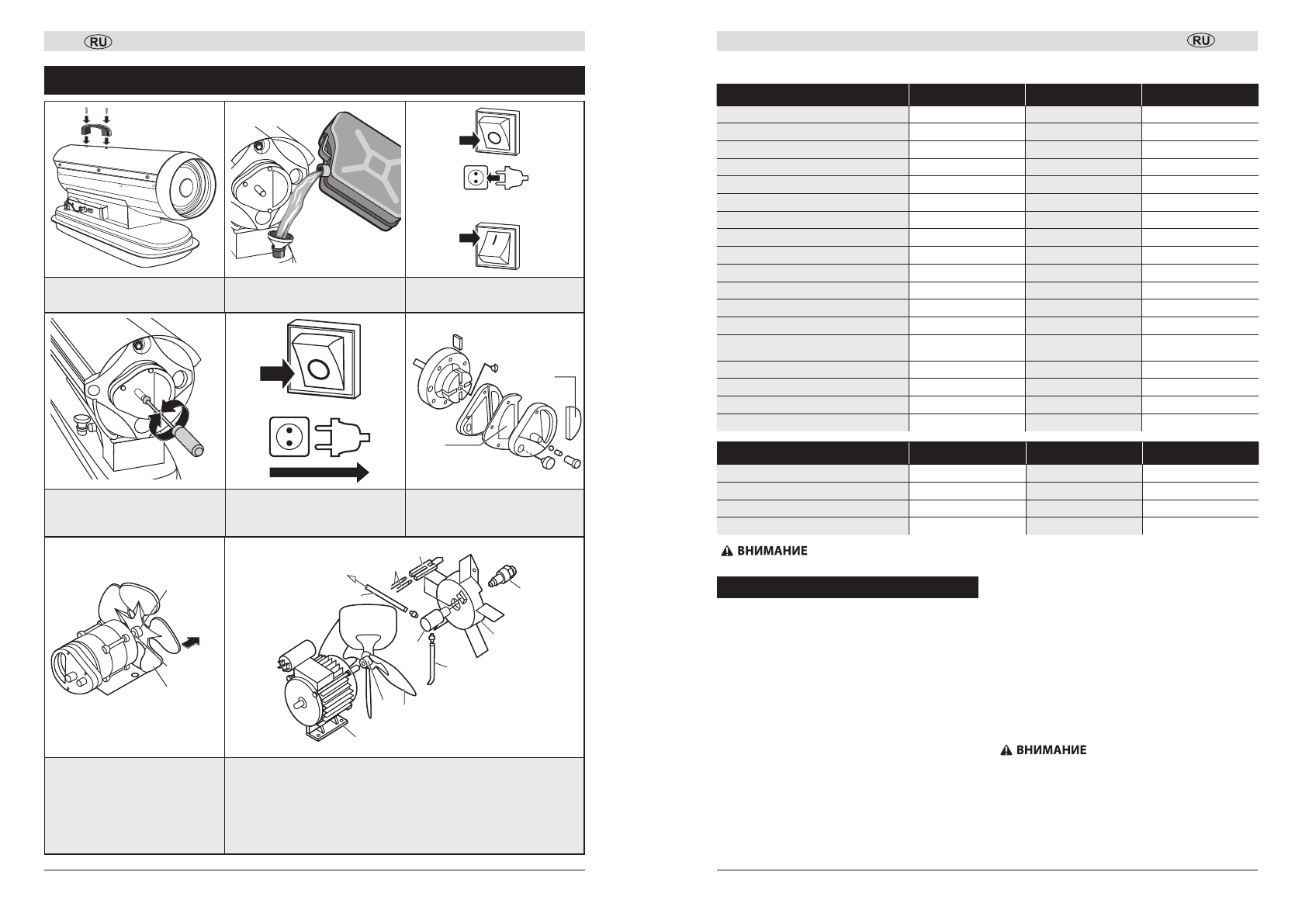

Инструкции по применению

220 В

1. Установка переносной ручки 2. Установка подставки

и канистры

3. Включение изделия

Входной

фильтр

Выходной

фильтр

4. Регулировка рабочего

давления

5. Выключение изделия

6. Очистка входного

и выходного воздушных

фильтров

Установочный

винт

вал двигателя

Снять

Лопасть

вентилятора

14 13

12

19

21

18

17

16

15

20

А

7. Очистка вентилятора

1

. Ослабить установочный винт

2

. Снять лопасти вентилятора

8. Очистка сопла

Убедитесь, что на изделии и комплекте принадлежностей отсутствуют поврежде

-

ния, которые могли возникнуть при транспортировании.

Технические характеристики

Артикул

ДП-К8-20

ДП-К8-25

ДП-К8-35

Номинальное напряжение питания, В

220~

220~

220~

Частота тока, Гц

50

50

50

Мощность, Вт

20000

25000

35000

Мощность мотора вентилятора, Вт

150

150

150

Тип топлива

Дизельное

Дизельное

Дизельное

Расход воздуха, м

3

/час

300

550

700

Потребление топлива, л/ч

1.5

2.3

2.9

Объем бака, л

18.5

18.5

20

Термозащита

есть

есть

есть

Двойные стенки

есть

есть

есть

Контроль наличия пламени

есть

есть

есть

Датчик уровня топлива

–

есть

есть

Уровень звуковой мощности (к=3), дБ

83

83

83

Класс безопасности

по ГОСТ 12.2.007.0-75

1

1

1

Масса изделия, кг

18

18

19

Масса в упаковке, кг

19

19

20

Назначенный срок службы, лет

5

5

5

Назначенный срок хранения, лет

7

7

7

Комплект поставки

ДП-К8-20

ДП-К8-25

ДП-К8-35

Дизельная пушка, шт.

1

1

1

Ручка, шт.

1

1

1

Крепежные элементы, компл.

1

1

1

Руководство по эксплуатации, экз.

1

1

1

Назначение и область применения

Пушка  тепловая  дизельная

ЗУБР

  прямого  обогре

-

ва  (далее  изделие)  предназначена  для  генерации

горячего воздуха, который может быть использован

для  обогрева,  сушки  промышленных,  складских,

вспомогательных помещений и т. д.

Внимательно  изучите  настоящее  руководство  по

эксплуатации,  в  том  числе  Раздел  «Инструкции

по  безопасности»  и  Приложение  «Общие  правила

техники  безопасности»,  а  также  информацию  на

наклейках непосредственно на изделии. Только так

Вы сможете научиться правильно обращаться с из

-

делием и избежать ошибок и опасных ситуаций.

Изделие  предназначено  для  обогрева  помещений

в  условиях  умеренного  климата  категории  разме

-

щения 3.1 (УХЛ 3.1) по ГОСТ 15150-69.

ЗАПРЕЩАЕТСЯ

  подвергать  изделие  воздействию

атмосферных  осадков.  Эксплуатация  изделия

должна  осуществляться  в  диапазоне  рабочих  тем

-

ператур от -10 до +40 °С.

Изделие соответствует требованиям:

■

ТР ТС 004/2011 «О безопасности низковольтного

оборудования»;

■

ТР  ТС  010/2011  «О  безопасности  машин  и  обо

-

рудования»;

■

ТР  ТС  020/2011  «Электромагнитная  совмести

-

мость технических средств».

Настоящее  руководство  содержит  самые  полные

сведения  и  требования,  необходимые  и  достаточ

-

ные для надежной, эффективной и безопасной экс

-

плуатации изделия.
В связи с продолжением работы по усовершенство

-

ванию  изделия,  изготовитель  оставляет  за  собой

право  вносить  в  его  конструкцию  незначительные

изменения,  не  отраженные  в  настоящем  руковод

-

стве и не влияющие на эффективную и безопасную

работу изделия.

  Все  операции  по  сборке,  за

-

мене и регулировке производите только при от

-

ключенном от сети изделии.

К  эксплуатации  изделия  допускаются  только

лица,  достигшие  совершеннолетия;  имеющие

навыки  и / или  представление  о  принципах  ра

-

боты  и  оперирования  изделием;  находящиеся

в  трезвом  состоянии;  не  под  действием  ле

-

карств,  вызывающих  сонливость  и / или  сни

-

жение  концентрации  внимания;  не  имеющие

12

 – электродвигатель

13

 – вентилятор

14

 – установочный винт

15

 – кабель высоковольтный

16

 – электрод

17

 – сопло

18

 – головка горелки

19

 – держатель сопла

20

 – воздухопровод

21

 – топливопровод
