УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1  Тепловентилятор  осуществляет  рециркуляционное  отопление,  всасывая  воздух  из  помещения,  нагревая

его ТЭНами и возвращая назад в помещение.

4.2  Тепловентилятор  имеет  прочный  корпус,  изготовленный  из  оцинкованной  стали,  покрытой

высококачественным  полимерным  покрытием.  Внутри  корпуса  установлены  трубчатые  электронагреватели

(ТЭНы),  кроме  КЭВ-2С51Е,  осевой  вентилятор  и  блок  управления;  на  лицевой  стороне  корпуса  закреплена  решетка

воздуховыпускного окна. В тепловентиляторе КЭВ-2С51Е установлены керамические PTC нагреватели, особенностью

которых  является  РТС-эффект  (положительный  температурный  коэффициент),  обеспечивающий  саморегулирование

потребляемой  мощности  нагревательного  элемента  в  зависимости  от  температуры  воздуха  в  зоне  всасывания.

Применение керамических РТС-нагревателей позволяет существенно снизить расход электроэнергии.

4.3  На рисунке 1 даны габаритные и установочные размеры.

4.4  Электрические схемы тепловентиляторов приведены на рисунках 2-11.

4.5  У п р а в л е н и е   т е п л о в е н т и л я т о р о м

4.5.1 Управление  тепловентилятором  КЭВ-2С51Е  осуществляется  одноклавишным  переключателем  (0  –

выкл.,  I  –  50  %  мощности,  II  –  100  %  мощности)  и  вращающейся  ручкой  терморегулятора,  которые  установлены  на

задней панели корпуса (см. рисунок ниже). Ручкой терморегулятора устанавливается необходимая температура нагрева

воздуха в помещении в диапазоне от плюс 5 до плюс 40 ºС. При достижении установленной температуры нагреватели и

вентилятор выключаются, а при температуре ниже установленной - включаются.

Модель

КЭВ-4С40Е

КЭВ-6С40Е

КЭВ-9С40Е

КЭВ-12С40Е

КЭВ-15С40Е

КЭВ-18С40Е

Артикул

221006

221009

221010

221012

221011

221013

Параметры питающей сети

3/PE ~ 380 В 50 Гц

Режимы мощности

1

, кВт

*/2/4

*/3/6

*/4,5/9

*/4/8/12

*/5/10/15

*/9/18

Расход воздуха, м

3

/час

470

670

1250

1350

Подогрев воздуха, ºС

режим вентилятора

режим 33% тепловой мощности

режим 50% тепловой мощности

режим 66% тепловой мощности

режим 100% тепловой мощности

0

-

13

-

25

0

-

13

-

27

0

-

20

-

40

0

10

-

19

29

0

12

-

24

36

0

-

20

-

40

Диапазон регулирования

температуры воздуха, ºС

от плюс 5 до плюс 40

Габаритные размеры (ДхШхВ), мм 294х271х421

348х347х461

357х399х528

Масса, кг

6,2

9,0

14,4

15,5

Максимальный ток при

номинальном напряжении, А

6,7

9,9

14,7

19,5

24,3

29,1

Потребляемая мощность

двигателя, Вт

30

52

95

Частота вращения, об/мин

1300

Уровень звукового давления на

расстоянии 3м, дБ(А)

30

42

44

48

Примечание:

1 при номинальном напряжении заданные параметры могут отличаться на

+5

-10 %

 от указанных.

* режим вентилятора.

I

II

0

1 2 3 4

6

5

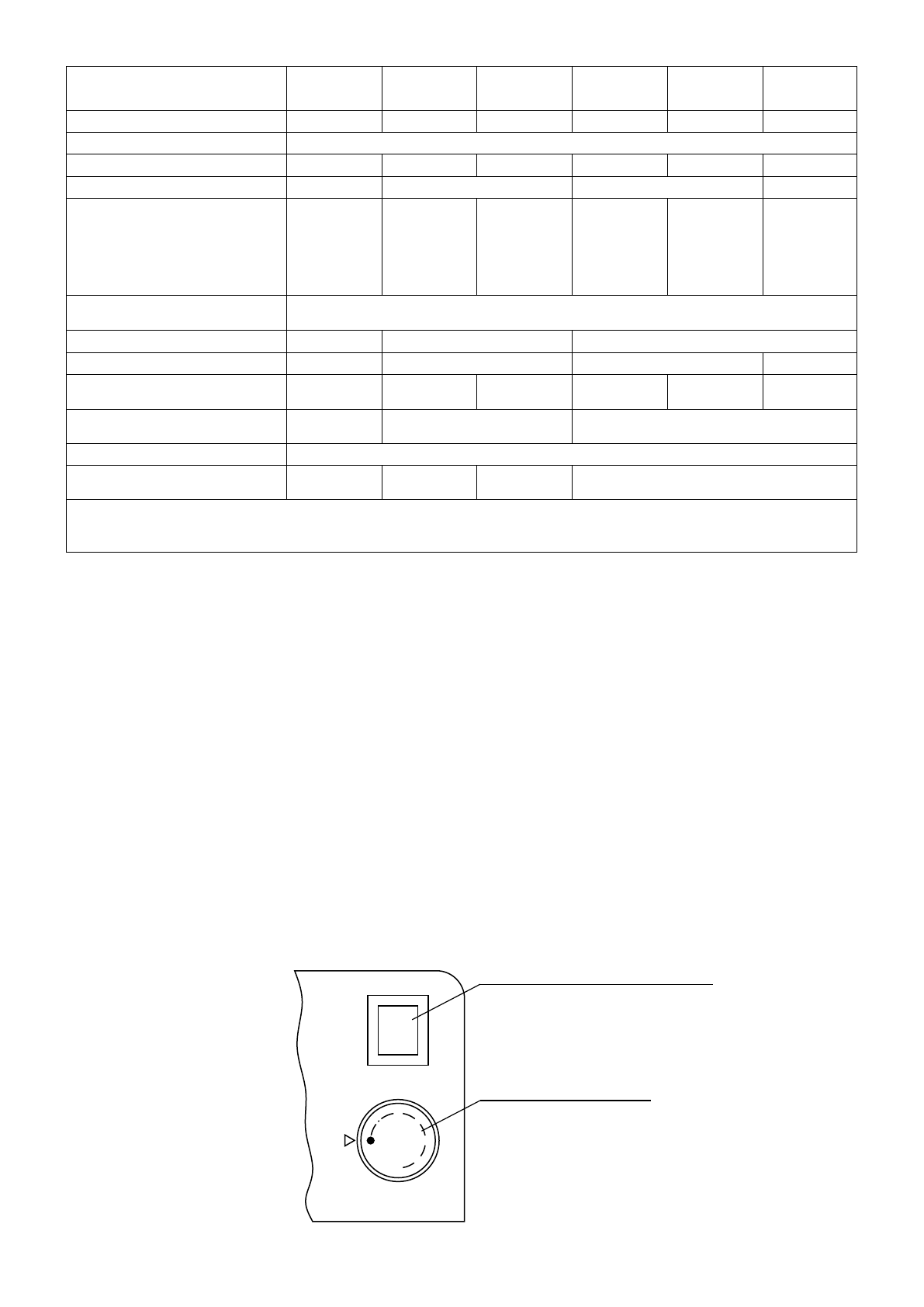

Одноклавишный переключатель:

I  – 50 % мощности

0 – Выключен

II – 100% мощности

Панель управления КЭВ-2С51Е

Ручка терморегулятора:

1...6 – Диапазон устанавливаемой

           температуры: min 5°C...max 40 °С
