4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1  Тепловентилятор  осуществляет  рециркуляционное  отопление,  всасывая  воздух  из  помещения,  нагревая

его ТЭНами и возвращая назад в помещение.

4.2  Тепловентилятор  имеет  прочный  корпус,  изготовленный  из  оцинкованной  стали  покрытой

высококачественным  полимерным  покрытием.  Внутри  корпуса  установлены  трубчатые  электронагреватели  (ТЭНы),

осевой  вентилятор  и  блок  управления.  На  лицевой  стороне  корпуса  закреплена  решетка  воздуховыпускного  окна.

Основные детали и узлы показаны на рисунке 1.

4.3  На рисунке 2 даны габаритные и установочные размеры.

4.4  Электрические схемы тепловентиляторов приведены на рисунках 3-6.

4.5  У п р а в л е н и е   т е п л о в е н т и л я т о р о м

4.5.1 Управление  тепловентиляторами  осуществляется  ручками  роторного  переключателя  и  термостата

(позволяют регулировать тепловую мощность и поддерживать необходимую температуру воздуха), установленными на

корпусе тепловентилятора.

Ручка терморегулятора

Клавиши переключения режимов (Исполнение 1)

Режимы работы

Ручкой термостата устанавливается необходимая

температура нагрева воздуха в помещении в

диапазоне от плюс 5 до плюс 40°С. Термостат

коммутирует включенную мощность.

 - режим вентилятора (без нагрева)
 - минимальная тепловая мощность и 70% расход;

 - минимальная тепловая мощность и 100% расход.

 - максимальная

 тепловая мощность и 100% расход.

ВНИМАНИЕ: Включение клавиш производить

последовательно, а выключение их в обратном порядке!

3

4

5
6

7

8

9

10

11

12

1

2

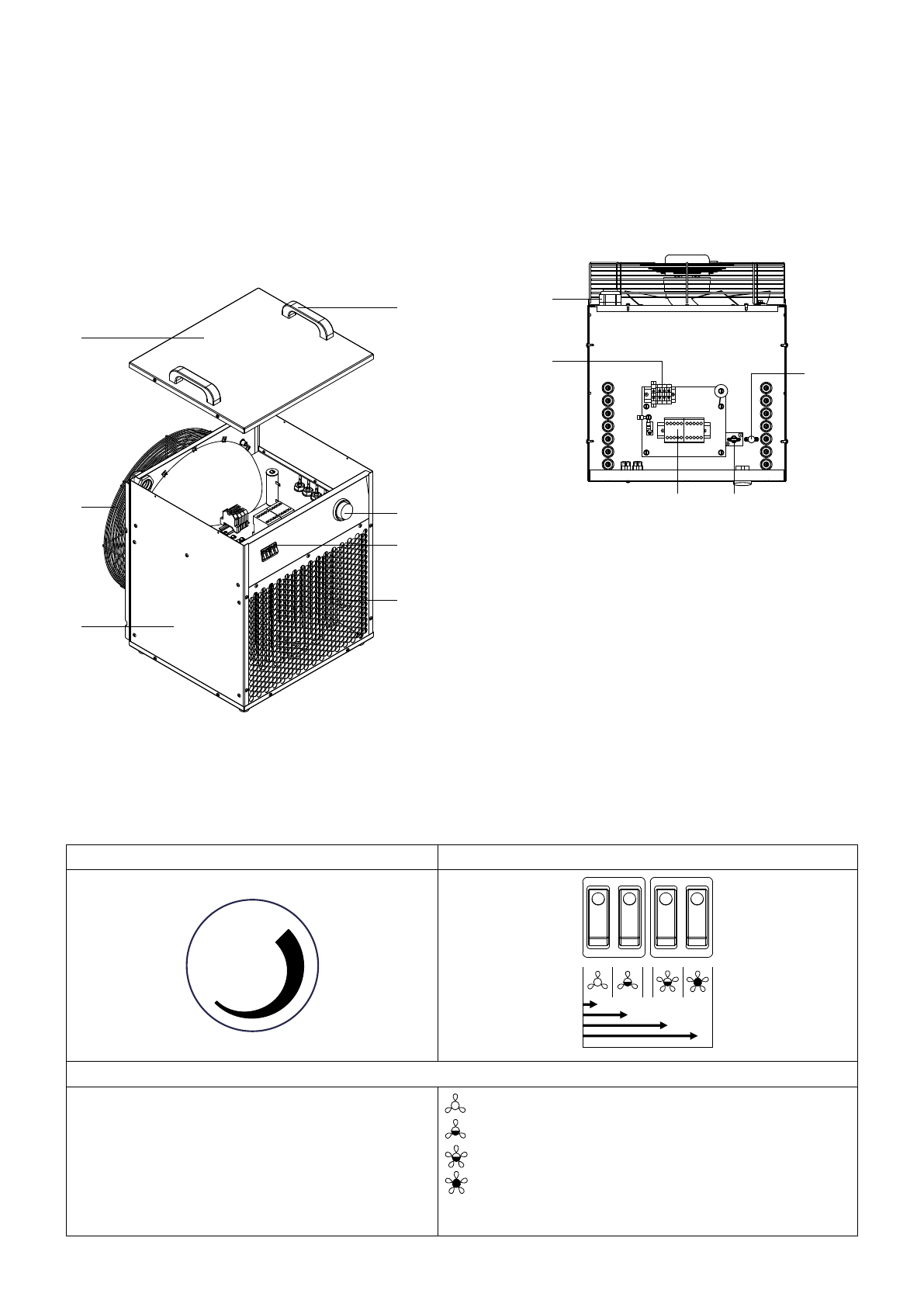

1 – Корпус тепловентилятора

2 – Вентилятор осевой (ВО-4М400А)

3 – Верхняя крышка

4 – Ручка для переноса

5 – Ручка терморегулятора

6 – Клавиши переключения режимов (исполнение 1)

или ручка роторного переключателя (исполнение 2)

7 – Решетка воздуховыпускного окна

8 – Кабельный ввод

9 – Клеммная колодка для подключения к сети

10 – Электромагнитный контактор

11 – Аварийный термовыключатель

12 – Термовыключатель продувки

Рисунок 1. Тепловентилятор
