7
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1
схема тепловентилятора
(Рис. 1).
5.2
базовой деталью тепловентилятора является обечайка
(1)
из-
готовленная из листовой оцинкованной стали. внутри обечайки
установлены трубчатые электронагреватели
(2)
и осевой венти-
лятор
(3)
. вентилятор всасывает воздух через заднюю решетку
(4)
,
поток воздуха, проходя через электронагреватели, нагревается и
подается в помещение через переднюю решетку
(5)
. блок управ-
ления
(6)
может быть расположен как в нижней, так и в верхней
части изделия (в зависимости от исполнения). в блоке управле-
ния размещены переключатель режимов
(7)
и регулировочный
термостат
(8)
. обечайка закрыта кожухом
(9)
. ручка
(10)
служит
для переноски тепловентилятора. Подключение к электросети
осуществляется с помощью шнура питания с сетевой вилкой
(11)
.
5.3
Тепловентилятор может работать в одном из трех режимов:
•
режим «0»
(выключено);
•
режим «1»
(вентиляция без нагрева);
•
режим «2»
(вентиляция с нагревом на ½ мощности);
•
режим «3»
(вентиляция с нагревом на полную мощность).
5.4
обеспечение безопасной работы.
5.4.1
Тепловентилятор имеет встроенную защиту от перегрева.
При перегреве корпуса электронагревателя автоматический
термопредохранитель отключает тепловентилятор, исключая
вероятность возникновения пожара и выхода из строя. Пере-
грев корпуса может наступить от следующих причин:
•
отверстия в корпусе на входе и выходе воздушного потока
закрыты посторонними предметами или сильно загрязнены;
•
неисправен вентилятор;
•
тепловая мощность тепловентилятора сильно превышает
тепловые потери помещения, в котором он работает.
вентилятор, после срабатывания термопредохранителя и от-
ключения, автоматически включится через несколько минут.
5.
усТроЙсТво и ПринЦиП рабоТЫ

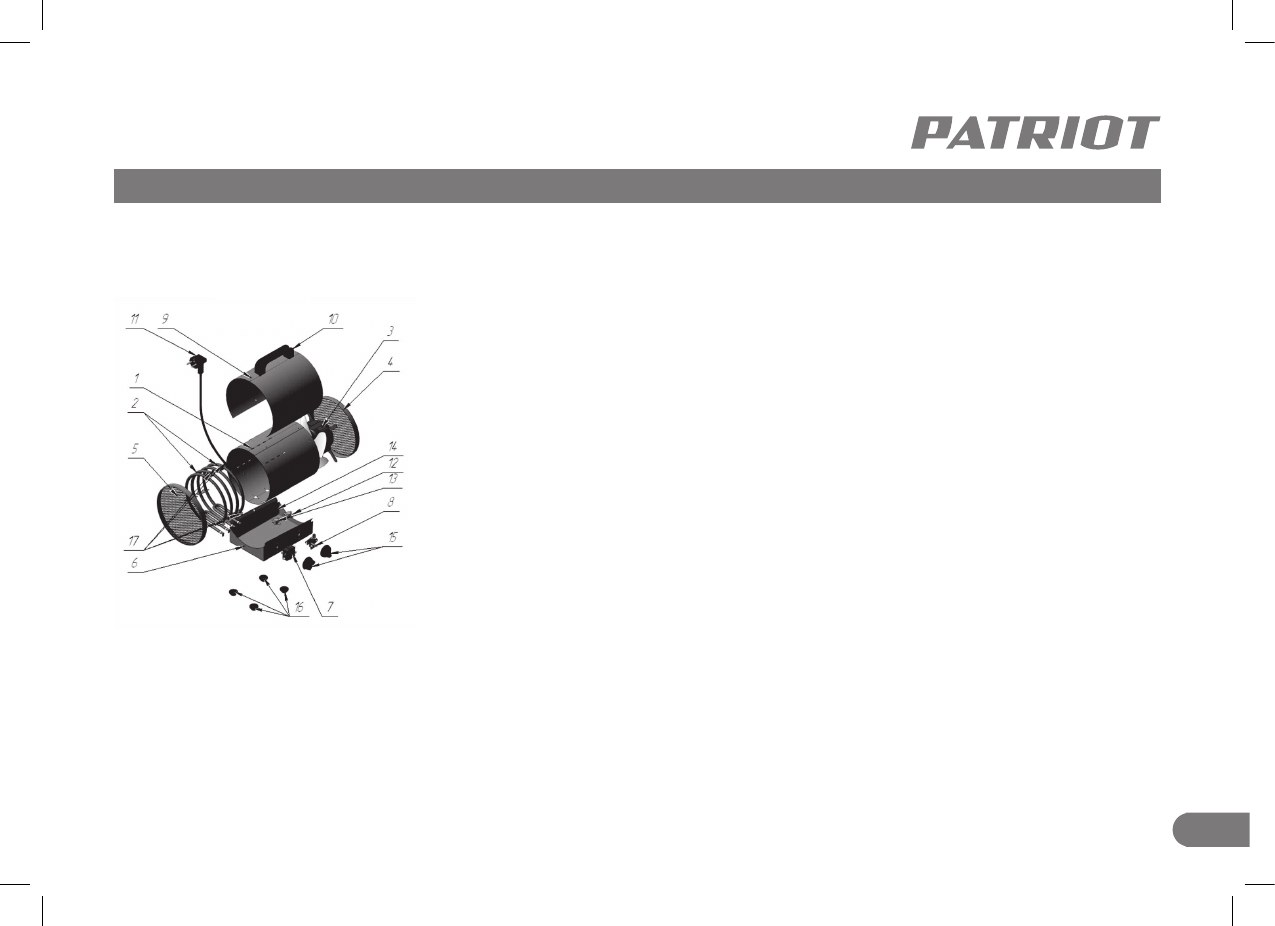

Рис. 1
1.
Обечайка
2.
ТЭНы
3.
Осевой вентилятор
4.
Решетка задняя
5.
Решетка передняя
6.
Блок управления
7.
Переключатель режимов
8.
Регулировочный термостат
9.
Кожух
10.
Ручка
11.
Шнур питания
12-13.
Термовыключатель
14.
Кабель канал
15.
Ручки
16.
Ножки
17.
Крепления ТЭНов
Характеристики
