Дата изготовления

Дата изготовления указана на стикере на корпусе прибора, а также за-
шифрована в Code-128. Дата изготовления определяется следующим
образом:

а – месяц и год производства.

Сертификация продукции

Товар сертифицирован на территории Таможенного союза.

Товар соответствует требованиям нормативных документов:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических
средств»

Изготовитель:

Foshan BIG Climatic Manufacture Co. LTD, Zhongshan Branch
China, Zhongshan City, Nantou Distr., Nantou West Ave., 20

Фошан БИГ Климатик Мануфактуре Ко.,Лтд  Жонгшан Бранч»
Китай, Жонгшан Сити, Нантоу Дистрикт, Нантоу Вест Авенуе, 20

Импортёр в РФ и уполномоченная организация:

Общество с ограниченной ответственностью «Р-Климат»
Россия, 119049, г. Москва, ул. Якиманка Б., д. 35, стр. 1, эт. 3, пом. I, ком. 4
Тел./Факс: +7 (495) 777-19-67
e-mail: info@rusklimat.ru

Сделано в Китае

Приложение

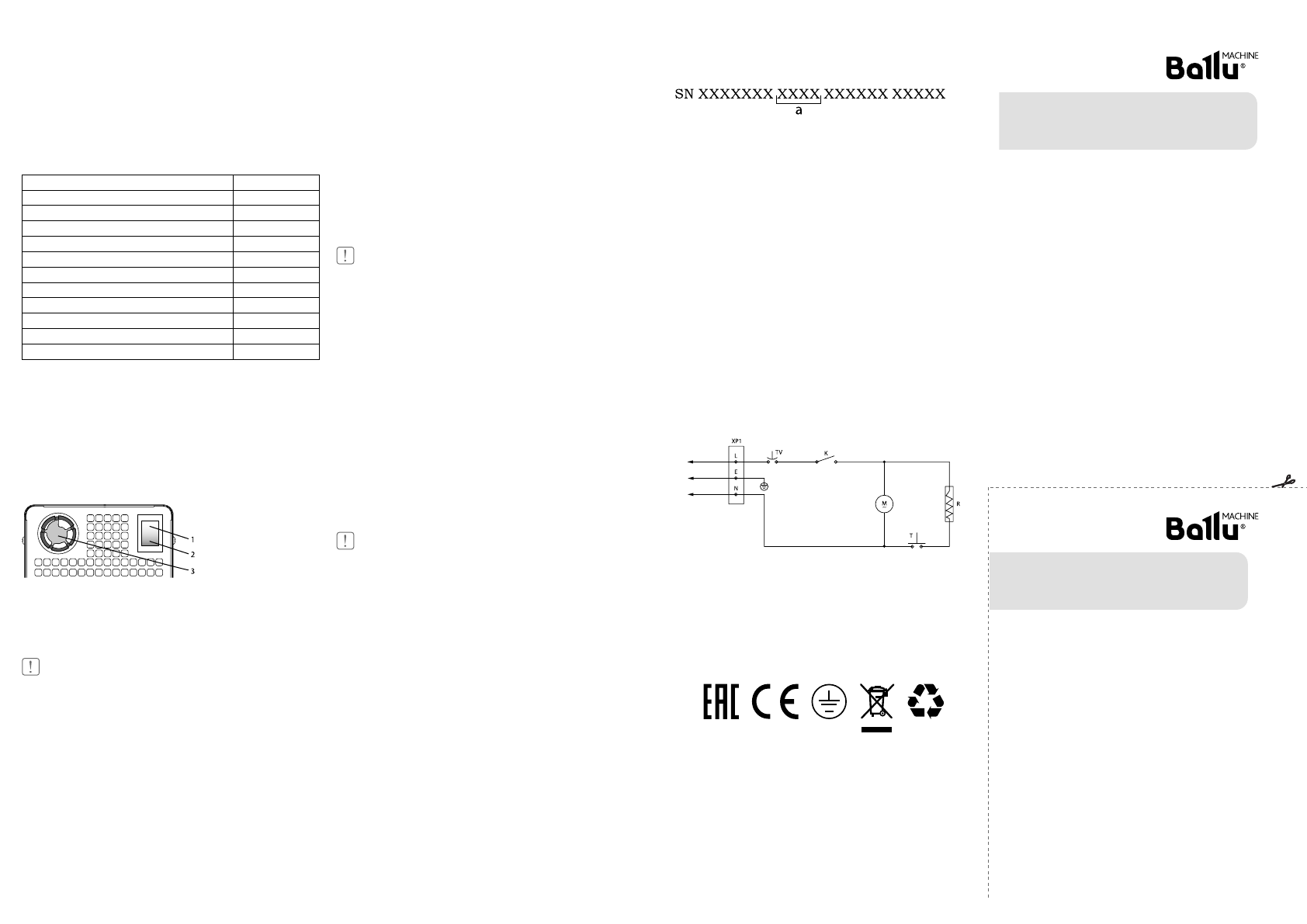

Схема электрическая принципиальная

•  XP1 – сетевая вилка
•  T – терморегулятор
•  TV – термовыключатель
•  M – электродвигатель
•  R – электронагреватель
•  K – клавишный выключатель

Подключение к электросети осуществляется с помощью кабеля питания с
сетевой вилкой (8).

Подготовка прибора к работе

Распакуйте прибор. Вставьте ручку для переноса (3) в два отверстия
сверху пушки. Вставьте 2 винта в  отверстия для винтов воздуховыпуск-
ной (2) и воздухозаборной (6) решеток и прикрутите ручку для переноса
(3). Вставьте опору (5) пазами в отверстия в основании пушки и защел-
кните. При необходимости прикрутите двумя винтами опору (5) к корпусу
пушки.

Технические характеристики

Параметр / Модель

BKE-3

Напряжение питания, В ~ Гц

220–240 ~ 50

Номинальная потребляемая мощность, кВт*

2,2

Производительность, м3/ч

100

Номинальный ток, А

9,6

Степень защиты

IP 21

Класс электрозащиты

I класс

Площадь обогрева, м2*

до 25

Размеры прибора (ШхВхГ), мм

160х180х173

Размеры упаковки (ШхВхГ), мм

160х150х180

Вес нетто, кг

1,1

Вес брутто, кг

1,2

* Указано ориентировочное значение, которое может отличаться в зависимости от реальных
условий эксплуатации.

Управление прибором

При эксплуатации прибора соблюдайте требования безопасности, изложен-
ные в настоящем руководстве.
Перед включением тепловой пушки клавиша переключателя должна на-
ходиться в положении «2», а ручка терморегулятора повернута в крайнее
против часовой стрелки положение.

Панель управления тепловой пушки

Рис. 3

1 – Режим «1», включено
2 – Режим «0» (выключено).
3 – Терморегулятор.

Тепловентилятор имеет встроенную защиту от перегрева.

ПРИ МЕ ЧА НИЕ

При срабатывании термопредохранителя и отключении тепловентилято-
ра из-за перегрева, он автоматически включится через несколько минут.

ВНИМАНИЕ!

Частое срабатывание термопредохранителя не является нормальным
режимом работы. В случае повторного срабатывания термопредохрани-
теля необходимо отключить тепловентилятор от сети и устранить причи-
ны, вызвавшие его отключение.

Включение тепловентилятора и режимы работы

Для включения тепловентилятора необходимо подключить сетевую вил-
ку к сетевой розетке, клавишу переключателя установить в положение
1 (режим «1»). Для увеличения желаемой температуры поверните ручку
терморегулятора по часовой стрелке, для уменьшения — против часо-
вой стрелки.

Режим комфортный

Чтобы установить необходимую температуру нагрева и поддерживать
постоянную температуру воздуха в помещении, включите прибор на
полную мощность. Когда температура в помещении достигнет комфорт-
ного уровня, поверните ручку терморегулятора против часовой стрелки,
пока не услышите щелчок. Таким образом прибор будет поддерживать
заданную температуру.

Выключение тепловентилятора

Клавишу переключателя установите в положение «2» и извлеките вилку
шнура питания из розетки.

Транспортировка и хранение

• Тепловая пушка в упаковке изготовителя может транспортироваться
всеми видами крытого транспорта при температуре от -50 до +50  °С и
относительной влажности 80% (при +20 °С) в соответствии со знаками на
упаковке с исключением ударов и перемещений внутри транспортного
средства.
• Тепловая пушка должна храниться в упаковке изготовителя в отапли-
ваемом, вентилируемом помещении при температуре от +5 до +40  °С и
относительной влажности 65% (при +25 °С).

Уход и техническое обслуживание

Тепловая пушка практически не нуждается в обслуживании. Для ее на-
дежной работы необходимо выполнять только следующие пункты:
• Наружные поверхности тепловой пушки в местах входа и выхода воз-
душного потока необходимо периодически очищать от пыли и грязи.

ВНИМАНИЕ!

Перед началом чистки или технического обслуживания выключите при-
бор и извлеките сетевую вилку из розетки.

Поиск и устранение неисправностей

При устранении неисправностей соблюдайте меры безопасности, изло-
женные в настоящем руководстве.

Тепловая пушка не включается

• Возможно отсутствие напряжения в электросети. Проверить наличие
напряжение в электросети.
• Обрыв кабеля питания. Проверить целостность кабеля питания, при не-
обходимости неисправный кабель заменить.
• Неисправен клавишный переключатель. Проверить срабатывание кла-
вишного переключателя, при необходимости неисправный переключа-
тель заменить.

Воздушный поток не нагревается

• Температура окружающего воздуха выше, чем установленная терморе-
гулятором. Пушка работает в режиме вентиляции без нагрева. Для вклю-
чения нагрева повернуть ручку терморегулятора по часовой стрелке.
• Обрыв цепи питания электронагревателя. Устранить обрыв.
• Неисправен терморегулятор. Проверить функционирование терморе-
гулятора, при необходимости неисправный терморегулятор заменить.
• Неисправен электронагреватель. Заменить электронагреватель.

ВНИМАНИЕ!

Не пытайтесь самостоятельно отремонтировать прибор. Обратитесь к
квалифицированному специалисту.

ПРИ МЕ ЧА НИЕ:

Для устранения неисправностей, связанных с заменой комплектующих
изделий и обрывом цепи, обращайтесь в специализированные ремонт-
ные мастерские.

Срок службы

Срок службы прибора составляет 7 лет.

Гарантия

Гарантийный срок — 2 года. Гарантийное обслуживание прибора про-
изводится в соответствии с обязательствами, перечисленными в гаран-
тийном талоне.

Комплектация

В комплект поставки входят: тепловая пушка, ручка, опора-ножка на за-
щелках, винт (4 шт), руководство по  эксплуатации, гарантийный талон,
упаковка.

Утилизация

По истечении срока службы прибор должен быть утилизирован в со-
ответствии с нормами, правилами и способами, действующими в месте
утилизации.

Изымается мастером при обслу живании

Модель

 _____________________________________

Серийный номер

 ____________________________

Дата продажи

 _______________________________

Дата приема в ремонт

 ________________________

№ заказа-наряда

 ____________________________

Проявление дефекта

   ________________________

____________________________________________

Ф.И.О. к лиента

 _______________________________

____________________________________________

Адрес к лиента

 ______________________________

____________________________________________

Телефон к лиента

 ____________________________

Дата ремонта

 _______________________________

Подпись мастера

 ____________________________

УНИВЕРСАЛЬНЫЙ ОТРЫВНОЙ ТАЛОН

на гарантийное обслуживание

ГАРАНТИЙНЫЙ ТАЛОН

сохраняется у к лиента

Заполняется продавцом

Модель

 _____________________________________

Серийный номер

 ____________________________

Дата продажи

 _______________________________

Название продавца

 __________________________

____________________________________________

Адрес продавца

 _____________________________

____________________________________________

Телефон продавца

___________________________

____________________________________________

Подпись продавца

 ___________________________

Печать продавца

Приборы и аксессуары можно приобрести

в фирменном интернет-магазине:

www.ballu.ru

или в торговых точках Вашего города.
