Общие указания

Функции безопасной работы

Общие указания

•  Перед началом работы с тепловентилятором насто-

ятельно рекомендуем ознакомиться с настоящим
Руководством.

•  Тепловентилятор предназначен для вентиляции и

обогрева производственных, общественных и вспо-
могательных помещений, просушки поверхностей и
предметов.

•  Исполнение тепловентилятора – переносное, рабочее

положение – установка на полу, условия эксплуатации
– работа под надзором, режим работы – повторнократ-
ковременный.

Устройство прибора

Несущая конструкция тепловентилятора (см. рис.1) со-
стоит из корпуса (1), изготовленного из листовой стали
и имеющего цилиндрическую форму. В корпусе разме-
щены вентилятор и трубчатые электронагревательные
элементы. Снаружи корпуса расположен блок управ-
ления (2). Корпус, закрытый воздухозаборной (3) и воз-
духовыпускной (4) решетками, винтами устанавливается
к ручке-подставке (5) и имеет возможность поворота в
вертикальной плоскости. Угол поворота фиксируется
винтами (6). Вентилятор затягивает воздух через отвер-
стия воздухозаборной решетки. Воздушный поток, втя-
нутый вентилятором в корпус, проходя между петлями
трубчатых электронагревательных элементов, нагрева-
ется и подается в помещение через отверстия воздухо-
выпускной решетки.

1

2

6

3

4

5

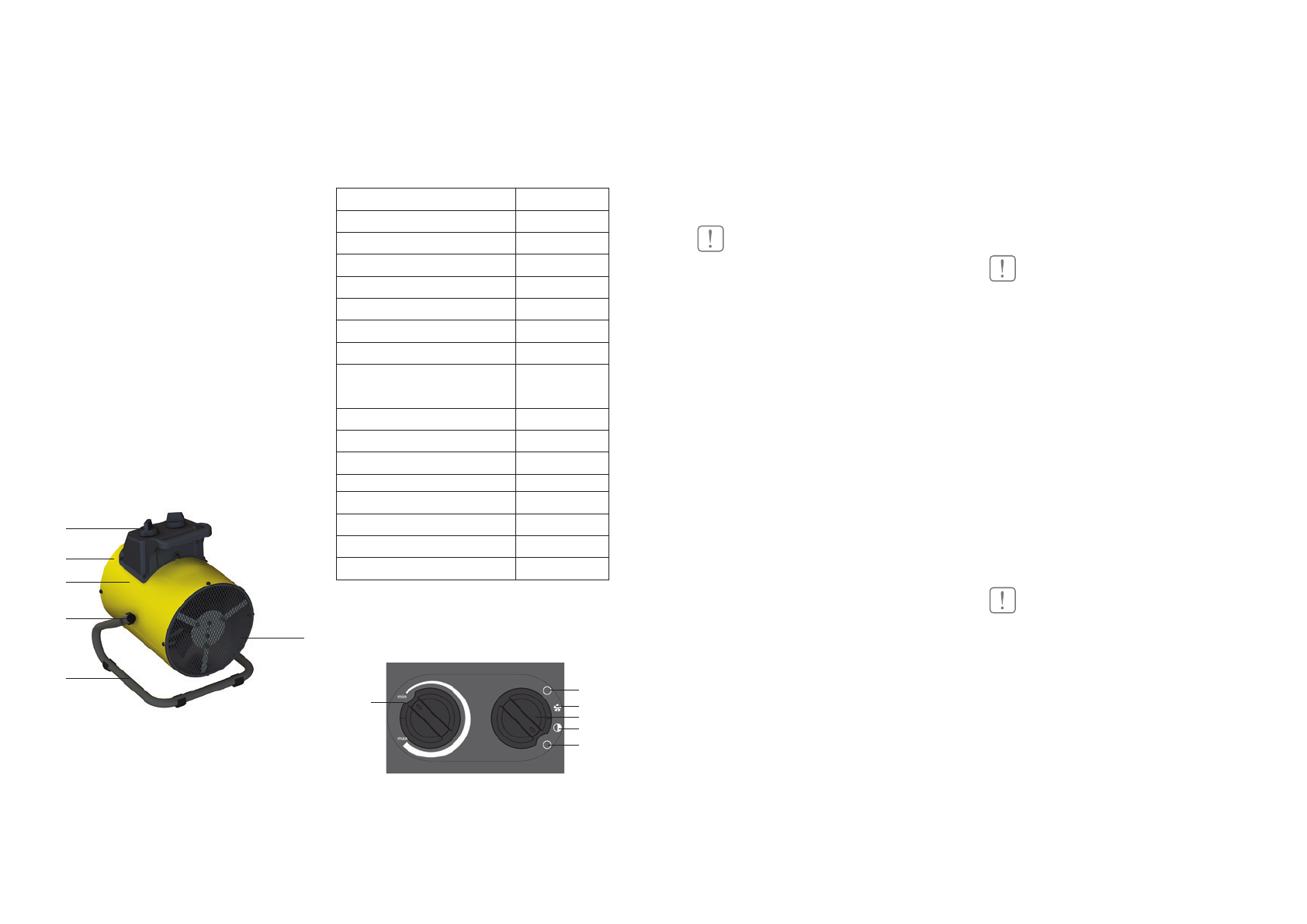

Рис. 1. Устройство прибора

1. Подставка
2. Фиксатор
3.  Поворотный корпус
4.  Воздуховыпускная решетка
5.  Блок управления - ручка
6.  Воздухозаборная решетка

Работа тепловентилятора возможна в одном из следую-
щих режимов:

– режим 2 – вентиляция;
–  режим 3 – вентиляция с нагревом

(неполная мощность);

– режим 4 – вентиляция с нагревом (полная мощность).

Технические характеристики

Параметр

BHP-PX-2

Максимальная потребляемая мощность,

кВт

2

Частичная потребляемая мощность, кВт

1

Номинальная мощность (в режиме

вентиляции), Вт

30

Максимальный номинальный ток, А

8,9

Номинальное напряжение, В ~ Гц

230 ~ 50

Производительность по воздуху не менее,

м3/час

260

Площадь обогрева, м2**

до 20

Увеличение температуры воздуха

на выходе в режиме максимальной

мощности не менее

23 °С

Продолжительность работы не более, ч

24

Продолжительность паузы не менее, ч

2

Степень защиты, IP

IP20

Класс электрозащиты

I класс

Размеры прибора (Ш×В×Г), мм

245×315×245

Размеры упаковки (Ш×В×Г), мм

260×340×260

Вес нетто, кг

2,7

Вес брутто, кг

3,0

*

   Примечание:

при падении напряжения в сети на 10% возможно снижение

производительности по воздуху от номинального значения на 20%,

снижение потребляемой мощности в максимальном режиме до 25%.

**

Указана ориентировочная площадь обогрева.

Управление прибором

3

2

4

1

6

5

Рис. 2. Блок управления

1.  Положение выключения прибора.
2.  Положение режима вентиляции без нагрева.
3.  Положение частичной мощности нагрева.
4.  Положение полной мощности нагрева.
5.  Ручка переключателя режимов.
6.  Ручка регулировки термостата.

1. Подготовка прибора к работе

Перед подключением прибора к электросети переве-
дите ручку переключателя «5» в положение «1».
Затем подключите тепловентилятор к электросети.
Включите вилку шнура питания в розетку с напряжени-
ем 230 В~50 Гц и заземляющим проводом. Прибор готов
к работе.

ВНИМАНИЕ!

Сечение провода, подводимого к розетке от щита пита-
ния, должно быть не менее 1,5 мм2 для медного провода
и не менее 2,5 мм2 для алюминиевого провода. В щите
питания должны иметься автоматические выключатели
на 16 А для защиты электропроводки от перегрузок.

2. Порядок работы

Режим вентиляции (без нагрева)

Для включения прибора в режиме вентиляции (без нагре-
ва) переведите ручку переключателя в положение «2», (см.
рис. 2), при этом начинает работать вентилятор.
Чтобы отключить режим вентиляции и выключить прибор,
переведите ручку регулятора в положение «1».
Если температура окружающего воздуха выше, чем уста-
новленная терморегулятором, пушка работает в режиме
вентиляции без нагрева. Если температура окружающего
воздуха ниже, чем установленная терморегулятором, пуш-
ка работает в режиме вентиляции с нагревом (мощность
нагрева зависит от положения клавиши переключателя).
Ручкой терморегулятора устанавливается требуемая тем-
пература воздуха в помещении. Терморегулятор поддер-
живает заданную температуру путем автоматического от-
ключения и включения электронагревателей (примерный
диапазон поддерживаемой температуры от 0 до +40 °С).
Для увеличения желаемой температуры поверните ручку
терморегулятора по часовой стрелке, для уменьшения  –
против часовой стрелки.

Режим комфортный

Чтобы установить необходимую температуру нагрева и
поддерживать постоянную температуру воздуха в помеще-
нии, включите прибор на полную мощность, переведя руч-
ку регулировки термостата в крайнее правое положение.
Когда температура в помещении достигнет комфортного
для вас уровня, начните медленно поворачивать ручку
регулировки термостата против часовой стрелки, пока
не услышите щелчок. Таким образом прибор запомнит
комфортную для вас температуру и будет поддерживать
её, автоматически включая и выключая нагревательные
элементы.

3. Порядок выключения

1.  Переведите ручку 5 в положение 2 (вентиляция).
2.  Подождите пять – десять минут. Это необходимо для

охлаждения ТЭНов прибора.

3.  Переведите ручку 5 в положение 1 (выключение).
4.  Отключите прибор от сети не ранее чем через

десять минут после работы вентилятора или после
того, как прибор в течении десяти минут будет на-
ходится в режиме 1 (выключен).

ВНИМАНИЕ!

В целях увеличения эксплуатационного срока службы
тепловентилятора рекомендуется соблюдать указанную
последовательность выключения тепловентилятора.
Выключение тепловентилятора без предварительного
охлаждения электронагревателей может привести к пе-
регреву и преждевременному выходу из строя электро-
нагревателей.

Функции безопасной работы

Защитный термостат

Тепловентилятор снабжен устройством аварийного от-
ключения электронагревательных элементов в случае
перегрева корпуса.
Перегрев корпуса тепловентилятора может наступить
от следующих причин:
– входная и выходная решетки закрыты посторонними
предметами или сильно загрязнены;
– тепловая мощность тепловентилятора превышает те-
плопотери помещения, в котором он установлен;
– неисправен тепловентилятор.

ВНИМАНИЕ!

Частое срабатывание устройства аварийного отключе-
ния не является нормальным режимом работы тепло-
вентилятора.
При появлении признаков ненормальной работы уста-
новить клавиши в нерабочее положение, обесточить
тепловентилятор, выяснить и устранить причины, вы-
звавшие аварийное отключение.

Транспортировка и хранение

•  Тепловентилятор в упаковке изготовителя можно

транспортировать всеми видами крытого транспор-
та при температуре воздуха от  -50 до +50 °С и от-
носительной влажности до 80% (при температуре

+25 °С) в соответствии с правилами перевозки гру-
зов, действующих на данном виде транспорта. При
транспортировании должны быть исключены любые
возможные удары и перемещения упаковки с тепло-
вентилятором внутри транспортного средства.
