Подготовка изделия к работе

Подготовка изделия к работе

лями  трубчатых  электронагревательных  элемен-
тов,  нагревается  и  подается  в  помещение  через
отверстия воздуховыпускной решетки (4).

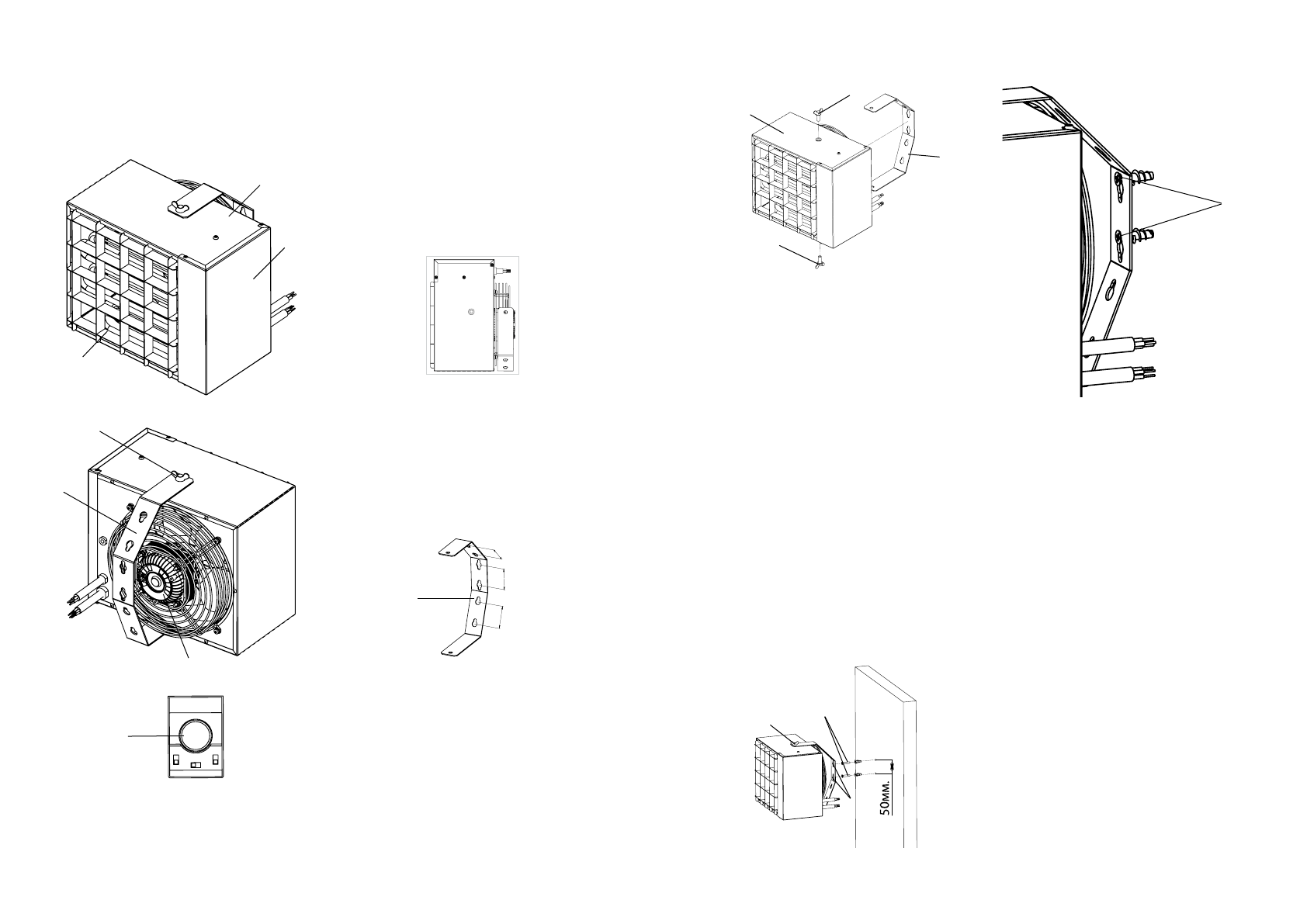

Рис. 1 - Состав прибора

1.  Крышка
2.  Корпус
3.  Винт-фиксатор
4.  Решетка
5.  Кронштейн настенный
6.  Вентилятор
7.  Пульт

Подготовка изделия к работе

Приборы  BHP-MW-5  и  BHP-MW-9  транспортируются
с демонтированным кронштейном настенным. (Рис.2)

Рис. 2 - Расположение прибора и кронштейна на-

стенного в упаковке

Подготовка приборов BHP-MW-5

и BHP-MW-9 к работе в настенном

положении.

Для подвешивания прибора на стену в комплекте по-
ставляется кронштейн настенный (Рис.3)

50 мм

50 мм

50 мм

Рис. 3 – Кронштейн настенный

Перед  подвешиванием  на  стену  (Рис.  4)  требуется
установить  кронштейн  настенный  (1)  на  прибор  (3)
совместив  отверстия  на  корпусе  прибора  и  крон-
штейне настенном. Для фиксации закрутить по резь-
бе  винты-фиксаторы  (2)  (2шт.)  (входят  в  комплект
поставки).

Рис. 4 – Установка кронштейна настенного

Монтаж приборов BHP-MW-5 и BHP-

MW-9 на стену

1) Установить вертикально друг под другом дюбель-
гвозди - 2 шт.
В  общем  случае,  для  тепловентилятора  Ballu  BHP-
MW-9 используются дюбели 6х60* мм; для тепловенти-
лятора Ballu BHP-MW-5 - 4х60* мм.
Дюбель-гвозди не входят в комплект поставки.

ПРИМЕЧАНИЕ

60*- длину дюбель-гвоздя выбирать в зависимости от
материала  и  устройства  конструкций.  Обогреватель
крепится на соответствующие крепёжные элементы,
выбираемые из условия прочности.
Прочность  конструкций,  на  которые  крепится  обо-
греватель,  должна  быть  достаточной,  чтобы  выдер-
живать 5 - кратную массу обогревателя.

2)  Подвесить  прибор  (1)  совместив  шляпки  дюбель-
гвоздей (2) (не входят в комплект поставки) с проход-
ными  отверстиями  на  кронштейне  подвеса  (3)  (Рис.
5) Сместить в паз для фиксации (4). (Рис. 6)

Рис.5 – Монтаж прибора на стену

Рис.6 – Паз фиксации на кронштейне подвеса.

Регулировка приборов BHP-MW-5 и

BHP-MW-9

Приборы имеют широкий спектр регулировок:
•  Направление  потока  под  углом  90°  с  возмож-

ностью  поворота  относительно  оси  вращения.
(Рис.7)

•  Направление  потока  под  углом  22,5°  с  возмож-

ностью  поворота  относительно  оси  вращения.
(Рис.8)

•  Направление  потока  под  углом  45°  с  возмож-

ностью  поворота  относительно  оси  вращения.
(Рис.9)

  Для  перевода  прибора  в  положение  потока  45°

требуется:

  1. Снять прибор со стены.
  2. Открутить винты-фиксаторы (2) (2шт.)
  3. Перевернуть кронштейн настенный (1) на 180°
  4. Собрать прибор и установить на стену в обрат-

ном порядке.

ВАЖНО:

Соблюдайте  рабочее  положение  прибора,

провода  подключения  к  пульту  управления  и  сети
питания должны быть расположены строго в нижнем
углу,  в  противном  случае  прибор  будет  работать  не
правильно, что приведет к его поломке.
