Содержание неисправности,
внешнее проявление
и дополнительные признаки
Вероятная причина
Метод устранения
Тепловентилятор не включается
Отсутствует напряжение в сети
электропитания
Проверить наличие напряжения
в сетевой розетке
Не работает переключатель
Проверить срабатывание переключателя,
неисправный заменить*
Обрыв в проводке тепловентилятора
*Устранить обрыв
Воздушный поток не нагревается
Обрыв цепи питания электро-нагревательных
элементов
Устранить обрыв*
Не работает переключатель режимов нагрева Проверить срабатывание переклю-чателя,
неисправный заменить*
Неисправны электронагревательные
элементы
Заменить электронагревательные элементы*
* Примечание: для устранения неисправностей, связанных с заменой деталей и обрывом цепи, следует обращаться в
специализированные ремонтные мастерские.
Поиск и устранение неисправностей
Поиск и устранение неисправностей
Комплектация
1. Тепловентилятор (1 шт.)
2. Руководство по эксплуатации (1шт)
3. Упаковка (1 шт.)
4. Кронштейн настенный (1 шт.)
5. Пульт (1шт.)
6. Гарантийный талон (1 шт.)
7. Комплект метизов.
Срок службы прибора
Срок службы прибора 7 лет.
Утилизация прибора
По истечении срока службы прибор должен подвер-
гаться утилизации в соответствии с нормами, прави-
лами и способами, действующими в месте утилизации.
Не выбрасывайте прибор вместе с бытовыми отходами.
По истечении срока службы прибора, сдавайте его в
пункт сбора для утилизации, если это предусмотрено
местными нормами и правилами. Это поможет избе-
жать возможные последствия на окружающую среду и
здоровье человека, а также будет способствовать по-
вторному использованию компонентов изделия.
Информацию о том, где и как можно утилизировать при-
бор можно получить от местных органов власти.
Дата изготовления
Дата изготовления указана на стикере на корпусе
прибора.
Гарантия
Гарантийное обслуживание прибора производится
в соответствии с гарантийными обязательствами,
перечисленными в гарантийном талоне.
Гарантийный срок эксплуатации – 24 месяца от даты
продажи.
Сертификация продукции
Товар сертифицирован на территории
Таможенного союза.
Товар соответствует требованиям
нормативных документов:
ТР ТС 004/2011 «О безопасности низковольтного
оборудования»,
ТР ТС 020/2011 «Электромагнитная совместимость
технических средств».
Изготовитель:
О
бщество с ограниченной ответственностью
«Ижевский завод тепловой техники»
Адрес: 426052, г. Ижевск, ул. Лесозаводская,
д.23/110
Тел./факс: +7 (3412) 905-410, +7 (3412) 905-411.
Сделано в России
www.ballu.ru
На предприятии ООО «ИЗТТ» система менеджмента каче-
ства сертифицирована на соответствие требованиям
ГОСТ Р ИСО 9001-2015
(ISO 9001:2015).
Перечень возможных неисправностей приведен в таблице ниже.
M1
EK1
EK2
M
~
SK1
Пульт управления
NLT
SA1
SK2
SA2
1
SA3
2
4
3
XT1
КМ
1
.
1
КМ
2.1
EK3
КМ
2.2
КМ
1
.
2
Тепловая пушка
M1
EK1
EK2
M
~
SK1
Пульт управления
NLT
SA1
SK2
SA2
1
SA3
2
4
3
XT1
КМ
1
.
1
КМ
2.1
~
400
В
EK3
КМ
1.2
КМ
2
.
2
Тепловая пушка

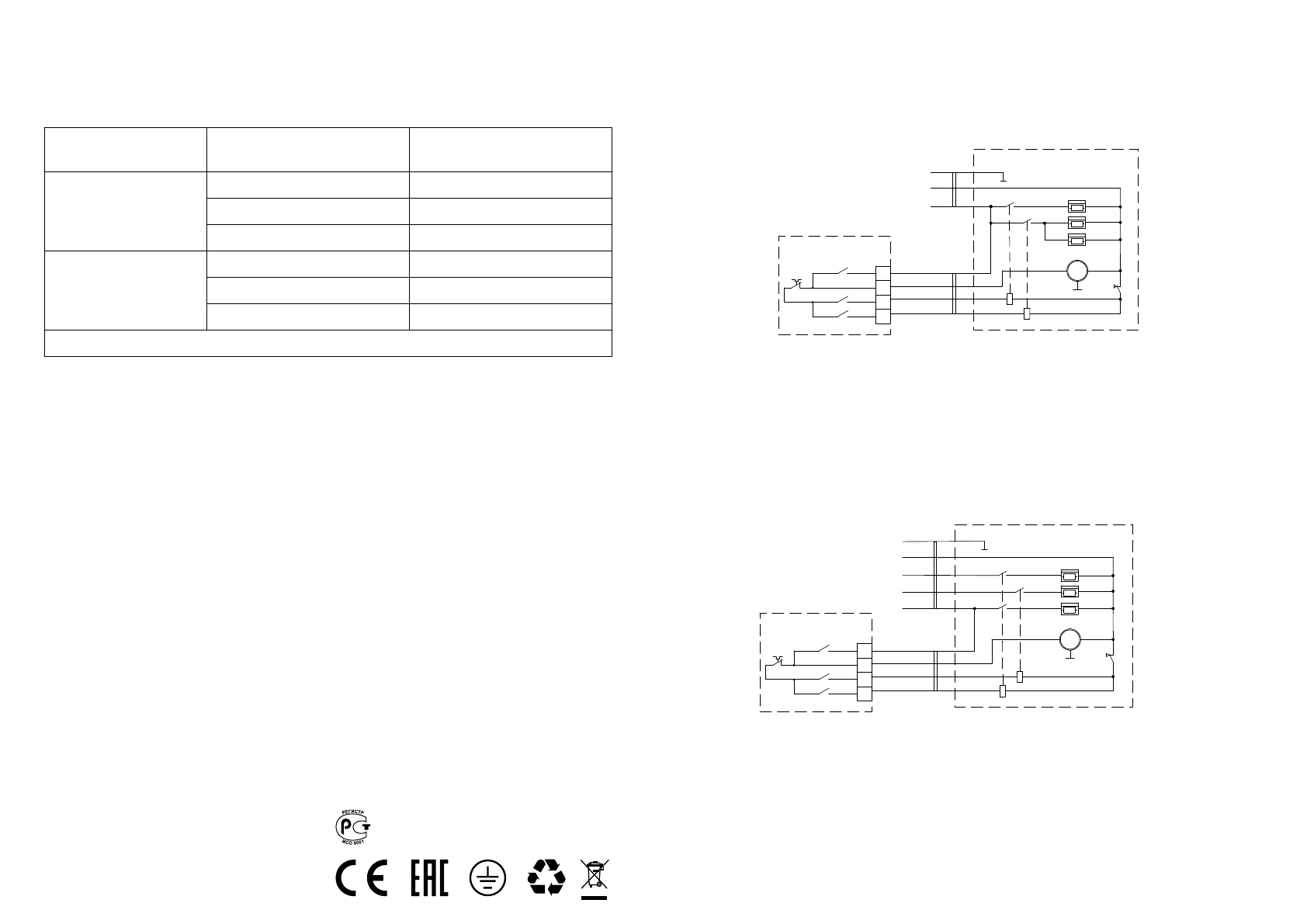

Схема электрическая принципиальная тепловой пушки ВНР
-
М
W-5.
Схема электрическая принципиальная тепловой пушки ВНР
-
М
W-9.
EK1,
ЕК
2,
ЕК
3 -
электронагреватель
;
КМ
1,
КМ
2 -
электромагнитное реле
;
М
1 -
электродвигатель
;
SK1 -
защитный термостат
;
ХТ
1 -
колодка клеммная
;
SA1 -
сетевой выключатель
;
SA2, SA3 -
выключатели режимов нагрева
;
SK2 -
терморегулятор
.
EK1,
ЕК
2,
ЕК
3 -
электронагреватель
;
КМ
1,
КМ
2 -
электромагнитное реле
;
М
1 -
электродвигатель
;
SK1 -
защитный термостат
;
ХТ
1-
колодка клеммная
;
SA1 -
сетевой выключатель
;
SA2, SA3 -
выключатели режимов нагрева
;
SK2 -
терморегулятор
.
PE
N
L1
L2
L3
КМ
2
.
3
PE
N
L
~
230
В
ж е л
-
з е л
си н ий
ч ер н ы й
к о ри чн е вы й
ж е л
-
з е л
си ни й
ч ер ны й
к ор и чн ев ы й
ж е л
-
з е л
си н ий
