Приложение

Приложение

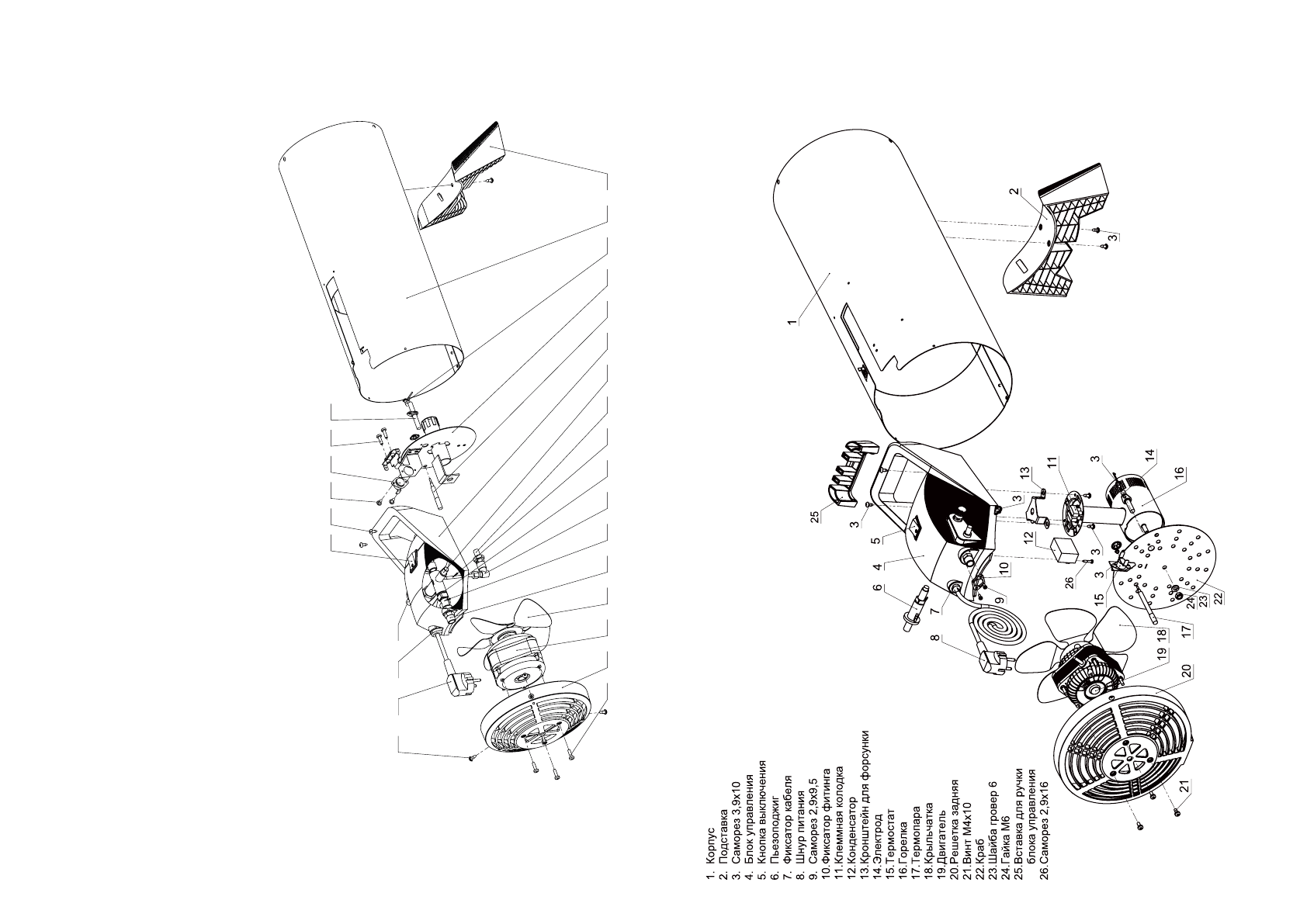

BGH-10М, BGH-20М

1

2

2

3

5

4

6

7

8

9

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

11

1.

Блок управления

2.

Винт 4х14 DIN 7985-Н оксид (крест)

3.

Выключат.клавишный C6053PLNAB зеленая линза,  серый корпус

4.

Клапан ST-20B-25(2014)

5.

Клапан ST-406A(2014)

6.

Корпус

7.

Крыльчатка ST-172

8.

Подставка

9.

Пьезоподжиг с электродом

10.

Решетка задняя

11.

Саморез 3,9х9,5 DIN 7981 - с оксид

12.

Саморез 3,9х10 DIN 7981

13.

Термопара ST-RRDT-FI01 (2014)

14.

Термостат биметаллический КSD 301- 90C (с авт.

сбросом, вертикальными выводами)

15.

Трубка медная I=150mm ST-CT-01-150

16.

Фиксатор кабеля SB7R-1

17.

Фитинг ST-FT-01

18.

Фитинг угловой GH-F-A-001-1(2014)

19.

Форсунка GH-S-060-175-1[80-200]

20.

Шайба  Al-10.17

21.

Шнур ПВС-ВП 3х0.75 1.4м черный цвет

22.

Электродвигатель YJF5-00 5_30 Вт

23.

Горелка GH-20

BGH-40M

1.

Блок управ

лени

я

2.

Вин

т 4х14 DIN 7985-Н ок

сид (крес

т)

3.

Вык

лю

ча

т.к

лавишный C6053PLNAB зе

лена

я линза, с

ерый к

орп

ус

4.

Клапан ST

-20B

-25(2014)

5.

Клапан ST

-406A(2014)

6.

Корп

ус

7.

Кры

ль

ча

тк

а ST

-172

8.

По

дс

тавк

а

9.

Пье

зопо

джиг с э

лек

тро

дом

10.

 Р

еше

тк

а задн

яя

11.

 С

аморе

з 3,9х9,5 DIN 7981 - с ок

сид

12.

 С

аморе

з 3,9х10 DIN 7981

13.

 Т

ермопара ST

-RRD

T-FI01 (2014)

14.

 Т

ермос

та

т биме

та

лли

ческий КSD 301- 90C (с ав

т. с

брос

ом, вер

тик

альными выво

дами)

15.

 Т

ру

бк

а ме

дна

я I=150mm ST

-C

T-01-150

16.

 Фик

са

тор к

абе

ля SB7R-1

17.

 Фи

тинг ST

-FT

-01

18.

 Фи

тинг уг

ловой GH-F-

A

-001-1(2014)

19.

 Ф

орс

унк

а GH-S

-060-175-1[80-200]

20.

 Шайба  A

l-10.17

21.

 Шн

ур ПВ

С-ВП 3х0.75 1.4м черный цве

т

22.

 Элек

тро

двиг

ат

ель

YJF5-00 5_30 В

т

23.

 Г

оре

лк

а GH-20
