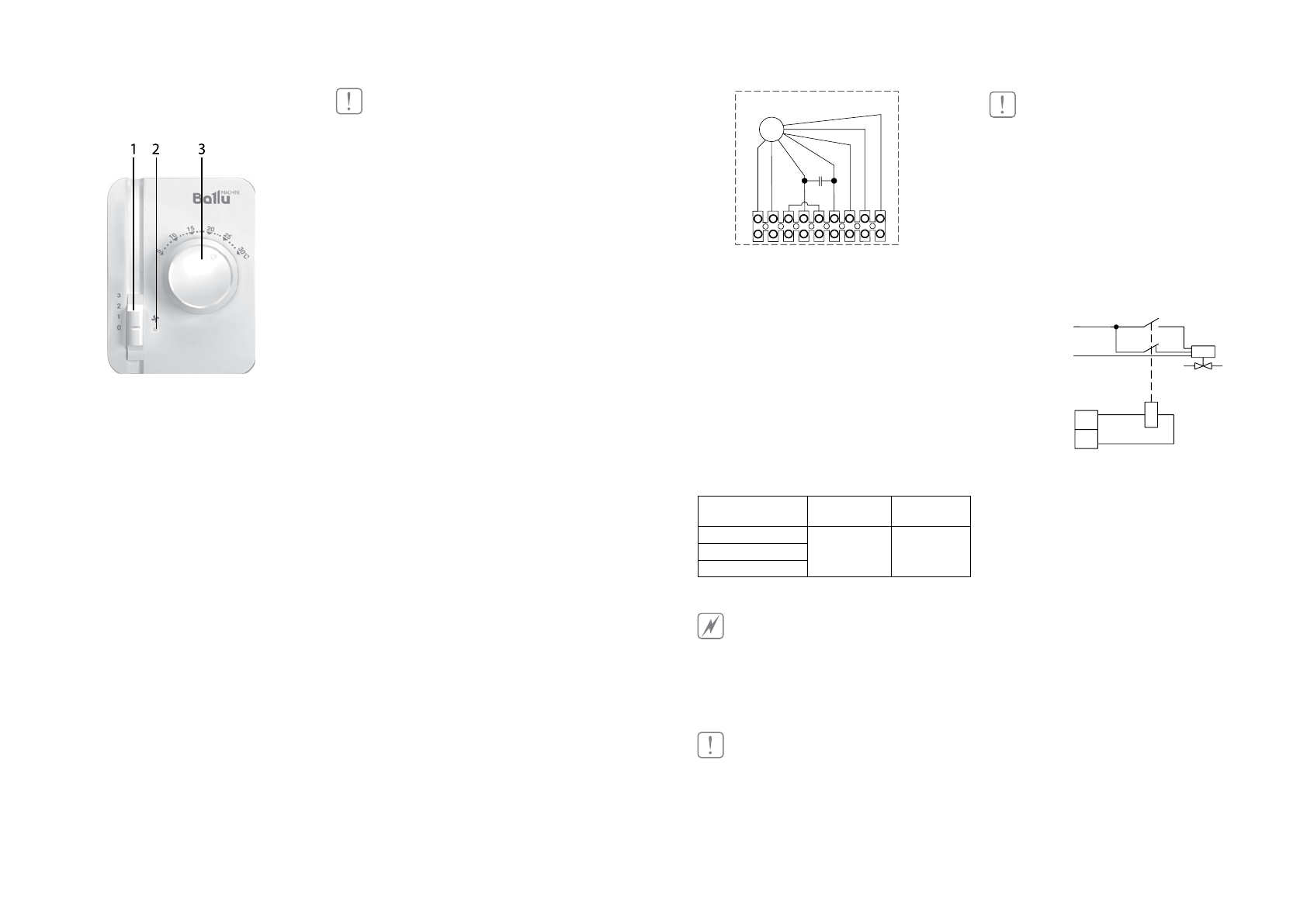

Управление пультом BRC-W

Перед включением тепловентилятора переклю-

чатели пульта должны находиться в положении 0.

1 - четырехпозиционный переключатель

   скорости вращения вентилятора;

2 - светодиодный индикатор работы вентилятора

   (зеленого цвета);

3 - поворотный потенциометр для задания

   температуры воздуха в помещении.

Работа тепловентилятора с подключенным

теплоносителем

Открыть вентиль (вентили) для подвода тепло-

носителя к теплообменнику. Переключателями

пульта включить вентилятор и установить необ-

ходимый режим производительности.

Включение.

 Для включения тепловентилятора

в режим минимальной производительности не-

обходимо перевести переключатель «1» в поло-

жение 1.

Для включения тепловентилятора в режим ча-

стичной производительности необходимо пере-

вести переключатель «1» в положение 2.

Для включения тепловентилятора в режим мак-

симальной производительности необходимо

перевести и переключатель «1» в положение 3.

Электронный термостат пульта поддерживает

температуру в помещении заданную на поворот-

ной шайбе потенциометра управляя открытием

или закрытием двух/трехходового клапана сме-

сительного узла.

Подключение электромагнитного привода двух-/трехходового

вентиля без возвратной пружины:

1

2

HEAT L

HEAT N

Контроллер BRC-W

YA1

КМ1.1

КМ1.2

КМ1

L

N

КМ1 - электромагнитное реле;
КМ1.1 - нормально разомкнутый контакт реле;
КМ1.2 - нормально замкнутый контакт реле.
ХТ1 - клеммная колодка;
YA1 - привод электромагнитного клапана без возвратной пружины.

 ХТ1

ye

llo

w

-g

re

en

bla

ck

blu

e

low speed

hight speed

middle speed

re

d

gr

ey

br

ow

n

C1

black

Тепловентилятор

ХТ1 - клеммная колодка;
С1 - конденсатор;
М1 - электродвигатель;
Расцветка выводных проводов электродвигателя:
Yellow-green (желто-зеленый) - провод заземления.
Black (черный) - провод нейтрали.
Brown (коричневый) - провод максимальной скорости.
Grey (серый) - провод средней скорости.

Re d (красный) - провод минимальной скорости.

Внутренее устройство клеммной коробки:

ХТ1

M1

Для подключения электропитания снимите

крышку с электродвигателя открутив два винта.

Подключите провода к клеммной колодке со-

гласно схеме подключения. Установите крышку

обратно.

Сечение медных проводов питающих кабелей.

Модель

тепловентилятора

Питающее

напряжение, В

Кабель

питания, мм²

BHP-W2-40-S

220

3х1,0

BHP-W2-70-S
BHP-W2-100-S

ОС ТО РОЖ НО!

•  Запрещается подсоединение шины заземления

к водопроводной трубе, линии газоснабжения,

молниеотводу, телефонной или антенной сети.

•  Обязательно должно быть обеспечено зазем-

ление тепловентилятора.

ВНИМАНИЕ!

Есть возможность подключения электромагнит-

ного клапана вентиля к пульту BRC-W. Номиналь-

ный ток клапана не должен превышать 1 А.

ВНИМАНИЕ!

•  Пульт поддерживает заданную температуру

только при наличии в цепи смесительного узла

(опция).

•  В теплое время года изделие может использо-

ваться как вентилятор без подогрева воздуха

(теплоноситель отключен).

Выключение.

 Для отключения тепловентиля-

тора необходимо перевести переключатель «1»

в положении 0 и отключить тепловентилятор от

электросети.

Водяные тепловентиляторы могут быть подклю-

чены без управляющего устройства, через авто-

матический выключатель (дифференциальный

автомат) подобранный согласно номинального

тока прибора(ов).

При подключении водяного тепловентилятора в

односкоростном режиме, пользователь самосто-

ятельно устанавливает скорость, ориентируясь

на свои предпочтения и потребности.

В этом случае фазный проводник подсоединяет-

ся к клемме отвечающей за требуемую скорость

расположенной на клеммнике с выводными

проводами. Нулевой проводник подключается к

клемме с черным проводом, проводник заземле-

ния к клемме с желто-зеленым проводом.

При подключении необходимо ориентироваться

на принципиальную схему в которой имеются

цветовые обозначения проводов (см. далее).

Подключение к электрической сети

Подключение к электросети осуществляется че-

рез автоматический выключатель в соответствии

с «Правилами устройства электроустановок».

Автоматический выключатель сети потребителя

должен обеспечивать полное снятие питающего

напряжения с изделия.

При монтаже стационарной проводки использо-

вать трехжильный кабель с минимальным сече-

нием 1 мм

2

 по медному проводнику. При монтаже

тепловентилятора, производить полную фикса-

цию кабеля кабельным вводом. В электрической

сети , к которой подключается тепловентилятор,

должны быть установлены, правильно подобран-

ные аппараты обеспечивающие защиту изделия

от перегрузок и токов короткого замыкания (ав-

томатический выключатель, дифференцирован-

ный автомат)

Внутренняя схема клеммной коробки тепловен-

тилятора.

ВНИМАНИЕ!

Приведенные схемы электрические принципиаль-

ные подразумевают подключение электропривода

двух/трехходового клапана с наличием возврат-

ной пружины. В случае ее отсутствия электро-

привод следует подключать к пульту через реле с

одним нормально замкнутым контактом и одним

нормально разомкнутым контактом по схеме, при-

веденной ниже. Характеристики реле: номиналь-

ное напряжение 220 В; номинальный ток выбира-

ется исходя из характеристик электропривода.

Подключение электромагнитного привода двух-/трехходового

вентиля без возвратной пружины:

1

2

HEAT L

HEAT N

Контроллер BRC-W

YA1

КМ1.1

КМ1.2

КМ1

L

N

КМ1 - электромагнитное реле;
КМ1.1 - нормально разомкнутый контакт реле;
КМ1.2 - нормально замкнутый контакт реле.
ХТ1 - клеммная колодка;
YA1 - привод электромагнитного клапана без возвратной пружины.

 ХТ1

ye

llo

w

-g

re

en

bla

ck

blu

e

low speed

hight speed

middle speed

re

d

gr

ey

br

ow

n

C1

black

Тепловентилятор

ХТ1 - клеммная колодка;
С1 - конденсатор;
М1 - электродвигатель;
Расцветка выводных проводов электродвигателя:
Yellow-green (желто-зеленый) - провод заземления.
Black (черный) - провод нейтрали.

Brown (коричневый) - провод максимальной скорости.
Grey (серый) - провод средней скорости.
Re d (красный) - провод минимальной скорости.

Внутренее устройство клеммной коробки:

ХТ1

M1

Водяной тепловентилятор предполагает следую-

щие схемы подключения:

1.  Один тепловентилятор к контроллеру BRC-W.

2. Групповое подключение тепловентиляторов

(до 6 шт.) к одному контроллеру BRC-W.

3. Один тепловентилятор к двухполюсному вы-

ключателю.

4. Групповое подключение тепловентиляторов к

двухполюсному  выключателю.

5. Групповое подключение тепловентиляторов

(до 6 шт.) к одному термостату механическому

BMT.
