Винты

Винты

Опорная  ножк а левая L

Опорная  ножк а правая

R

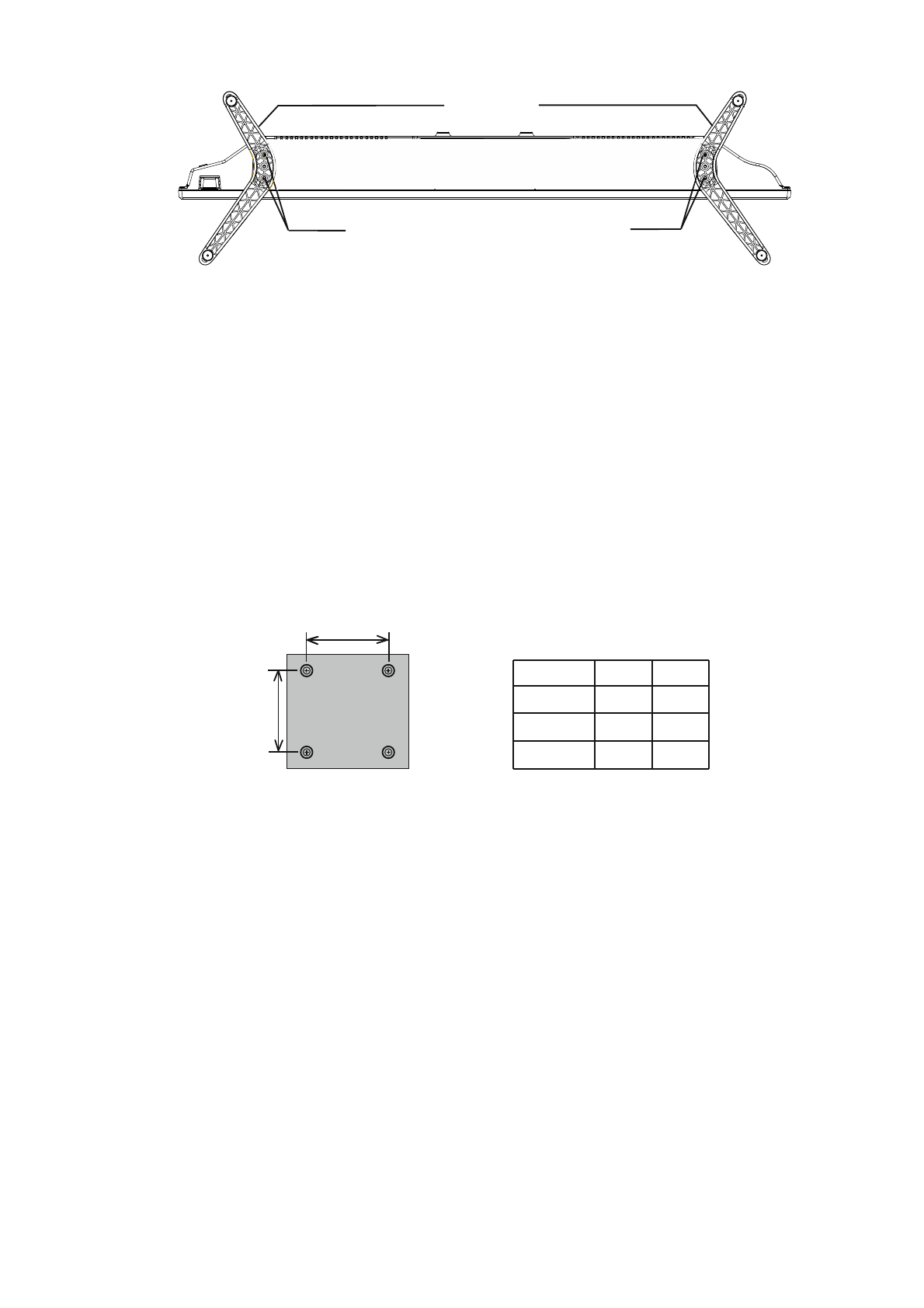

Рисунок 3

Примечание  –  Вид  телевизора  на  рисунке  3  показан  условно.  Крепление  опорных  ножек

на Вашей модели телевизора производите в соответствии с фактическим внешним видом.


♦

Крепление телевизора на стене.

ПРИМЕЧАНИЕ  –    В  связи  с  расположением  панели  разъемов  при  креплении  телевизора

на стену следует убедиться, что между кожухом телевизора и стеной имеется достаточное
расстояние для прокладки соединительных кабелей.

•  Телевизор  расположите  на  ровной  горизонтальной  поверхности  лицевой  стороной  вниз,

приняв  меры  (подстелите  какую-нибудь  ткань),  препятствующие  повреждению  экрана.  Затем  вы-
крутите винты (

см.

рисунок 3

), крепящие опорные ножки к корпусу телевизора.

•  Крепление  телевизора  к  стене  осуществляют  с  помощью  специального  кронштейна,  при-

обретаемого отдельно и не входящего в комплект поставки телевизора.

На  кожухе  телевизора  настенный  кронштейн  крепится  винтами,  вкручиваемыми  в  четыре

резьбовых отверстия (

рис. 2, поз.16

). Рекомендуемый размер винтов – М6х8.

Размеры  кронштейна,  в  зависимости  от  модели  телевизора,  определяются  расстоянием

между резьбовыми отверстиями (

см. рис.4

).

a

a,мм

2 00
4 00

4 00

200
20 0

40 0

50L
55L

6 L

5

b,мм

b

Рисунок 4

 – Размеры для выбора настенного кронштейна

♦  Перед  включением  телевизора,  во избежание  неравномерного  формирования  изображе-

ния на экране, убедитесь, что он расположен вертикально.

ВНИМАНИЕ!  При  возникновении  затруднений,  связанных  со  снятием  (установкой)

опорных  ножек,  а  также  с  креплением  телевизора  на  стену,  следует  обратиться  к  специа-
листам сервисной службы. Данная услуга является платной.

5.5 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРАМ

ВНИМАНИЕ!  Перед  выполнением  любых  подключений  обязательно  выключайте  те-

левизор  и  все  внешние  устройства.  Надежно  подключайте  соединительные  кабели  к  разъ-
емам.  Внимательно  прочитайте  руководство  по  эксплуатации  на  каждое  внешнее  устрой-
ство  для  выяснения  возможных  способов подключения.  Это  поможет  достичь  наилучшего
качества  звука  и  изображения  и  максимально  использовать  технические  возможности  те-
левизора и подключаемого устройства.

♦  Выполните  необходимые  подключения  внешних  устройств  к  телевизору  в  соответствии  с

рекомендациями таблицы 3.

ВНИМАНИЕ!  Подключение  кабелей  осуществляйте  с  учетом  цветовой  маркировки

разъемов.
