Крепление телевизора на стене.

ПРИМЕЧАНИЕ

–    В  связи  с  расположением  панели  разъемов  при  креплении  телевизора

на стене следует убедиться, что между кожухом телевизора и стеной имеется достаточное
расстояние для прокладки соединительных кабелей.

•  Телевизор  расположите  на  ровной  горизонтальной  поверхности  лицевой  сторон ой  вниз,

приняв  меры  (подстелите  какую-нибудь  ткань),  препятствующие  повреждению  экрана.  Затем  в ы-
крутите винты (

рисунок 3

), крепящие опорные ножки к корпусу телевизора.

•  Крепление  телевизора  на  стене  осуществляют  с  помощью  специального  кронштейна,

приобретаемого отдельно и не входящего в комплект поставки телевизоров.

На  кожухе  телевизора  настенный  кронштейн  крепится  винтами,  вкручиваемыми  в  четыре

резьбовых отверстия (

рисунок 2, поз.17

). Рекомендуемый размер винтов: М6х8 или М6х10 (4 шт).

Размеры  кронштейна  определяются  расстоянием  между  резьбовыми  отверстиями  (

см.  ри-

сунок 4

).

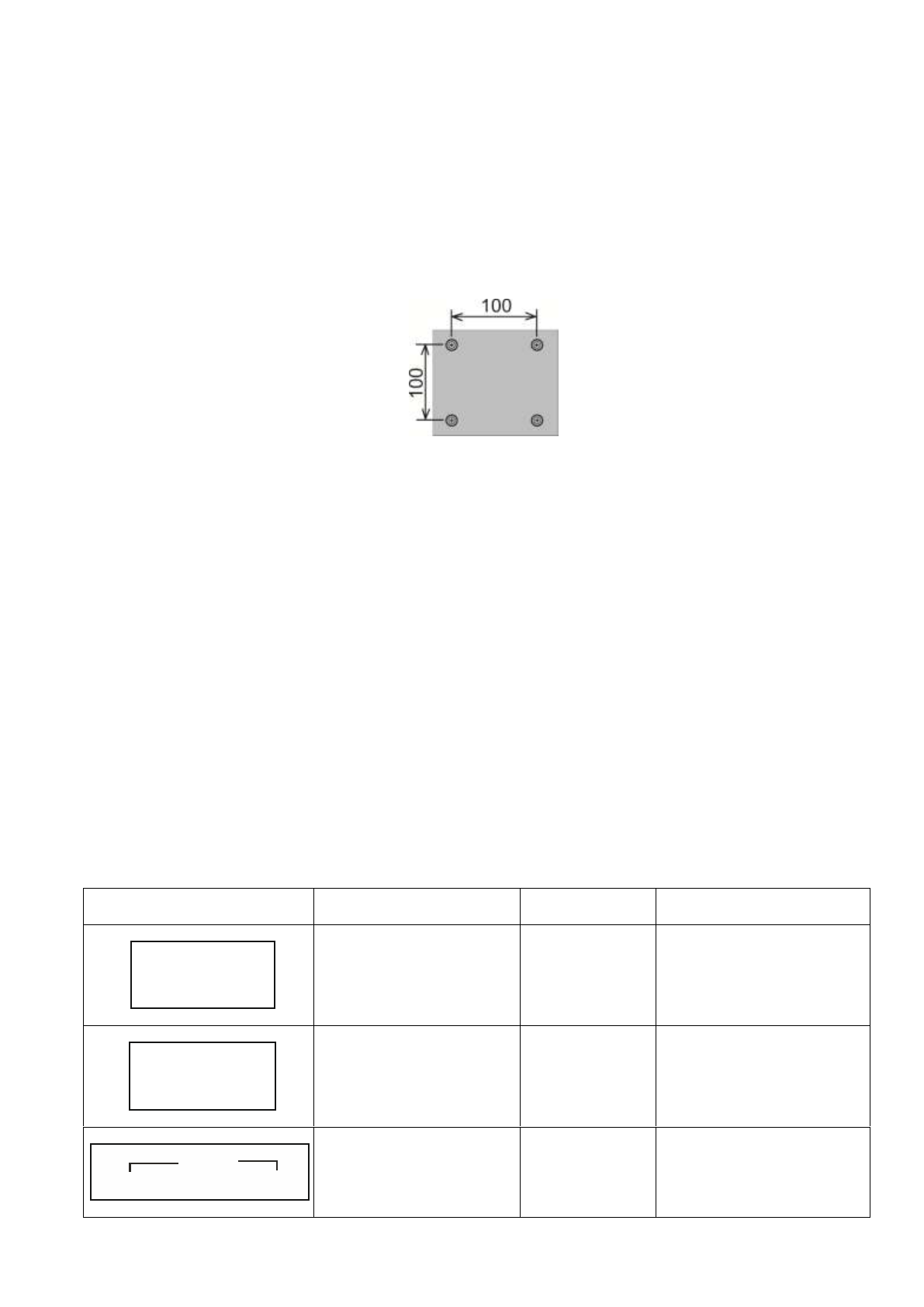

Рисунок 4

– Размеры для выбора настенного кронштейна

♦ Перед включением телевизора, во избежание неравномерного формирования изображ е-

ния на экране, убедитесь, что он расположен вертикально.

ВНИМАНИЕ!  При  возникновении  затруднений,  связанных  со  снятием  (установкой)

опорных  ножек,  а  также  с  креплением  телевизора  на  стену,  следует  обратиться  к  специ а-
листам сервисной службы. Данная услуга является пла тной.

5.4

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРУ

ВНИМАНИЕ!  Перед  выполнением  любых  подключений  обязательно  выключайте  т е-

левизор  и  все  внешние  устройства.  Надежно подключайте  соединительные  кабели  к раз ъ-
емам.  Внимательно  прочитайте  руководство  по  эксплуатации  на  каждое  внешнее  устро й-
ство для выяснения возможных способов подключения. Это поможет достичь наилучшего
качества  звука  и  изображения  и  максимально  использовать  технические  возможности  т е-
левизора и подключаемого устройства.

♦  Выполните  необходимые  подключения  внешних  устройств  к   телевизору  в  соответствии  с

рекомендациями таблицы 2.

ВНИМАНИЕ!  Подключение  кабелей  осуществляйте  с  учетом  цветовой  маркировки

разъемов.


Таблица 2

Разъем

Подключаемое

устройство

Подключение

Примечания

(S2)

RF

Антенна для приема циф-
рового спутникового теле-
вещания

Спутниковая
антенна

См.раздел ПОДСОЕДИНЕ-
НИЕ АНТЕННЫ К ТЕЛЕВИ-
ЗОРУ

(T2)

RF

Антенна для приема циф-
рового эфирного или ка-
бель цифрового кабельно-
го телевещания

Радиочастотный
кабель 75 Ом

См.раздел ПОДСОЕДИНЕ-
НИЕ АНТЕННЫ К ТЕЛЕВИ-
ЗОРУ

AV In

Video

L-Audio-R

Тюнер, видеомагнитофон,
DVD-

плеер/рекордер, игро-

вая консоль, видеокамера


Кабель AV





Композитный разъем
