32L

C

I

4

5

8

9

7

10

11

12

13

14

1

2

3

HDMI1

SCART

PC AUDIO

   INPUT

VGA

6

H

D

M

I2

Y

P

b

P

r

 A

V

C

O

A

X

IA

L

ANT 75

W

П

а

н

е

л

ь

 р

а

зъ

ё

м

о

в

15

16

17

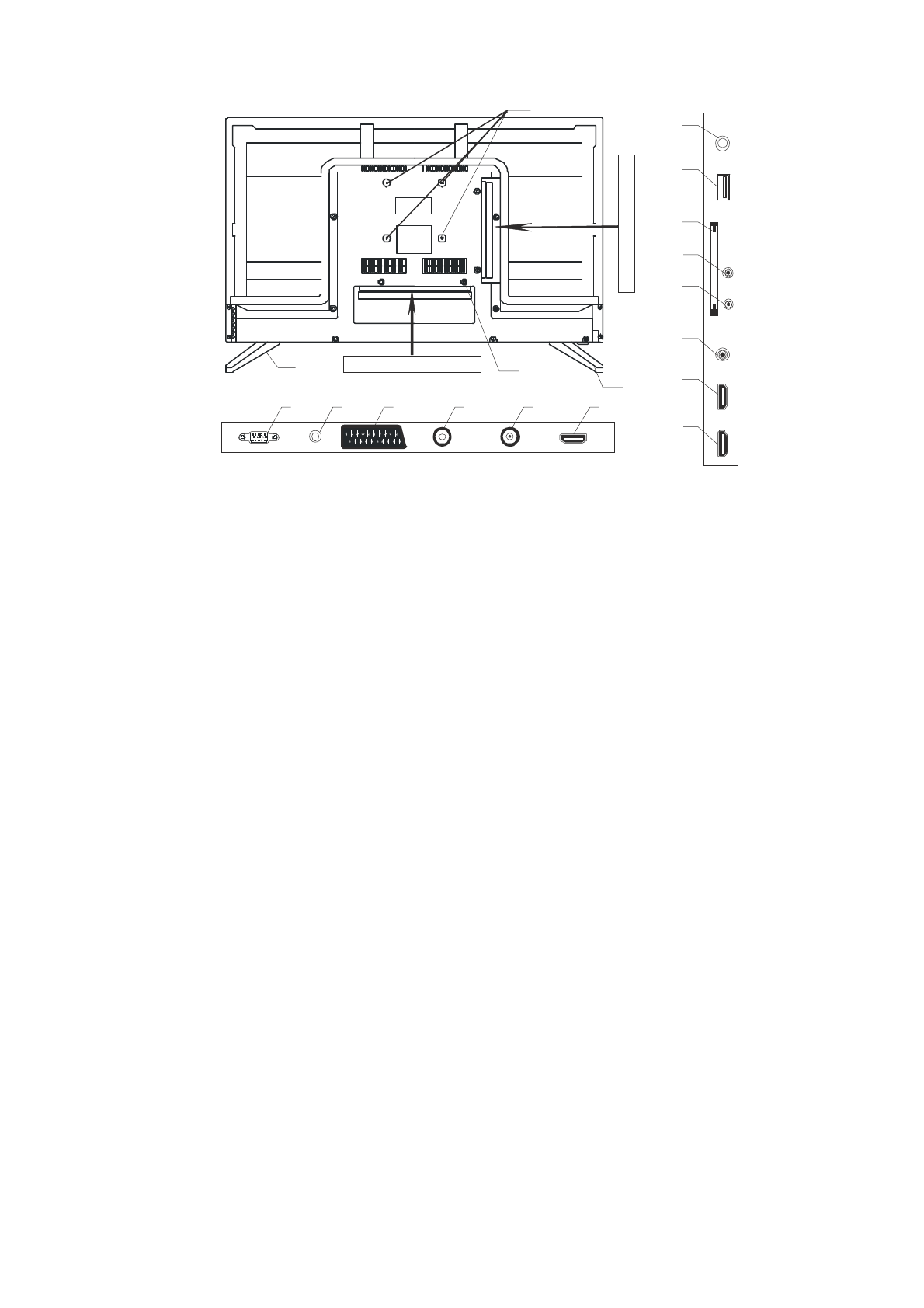

Панель разъёмов

A N T 7 5

( S 2 )

W

H

D

M

I3

U

S

B

EA

RP

H

O

NE

18

1  –  вход

VGA

для  подключения  компьютера;  2  –  вход  звука

PC  AUDIO  INPUT

  при  подключении

компьютера;  3  –  разъем

SCART

;  4  –  гнездо  для  подключения  спутниковой  антенны

ANT  75Ω

(S2)

;  5  –  гнездо  для  подключения  антенны

ANT  75Ω

;  6  –  мультимедийный  вход  высокого  разре-

шения

HDMI1

;  7  –  мультимедийный  вход  высокого  разрешения

HDMI  2

;  8  –  мультимедийный

вход  высокого  разрешения

HDMI  3

;  9  –  коаксиальный  цифровой  выход  звука

COAXIAL;

10  –

композитный мини разъем

AV

; 11 – компонентный мини разъем

YPbPr

; 12 – слот

СI

 для подклю-

чения СА-модуля или СА-модуля с картой условного доступа; 13 – разъем

USB

 для подключения

внешнего  накопителя;  14  –  гнездо  для  подключения  наушников

EARPHONE

;  15  –  резьбовые  от-

верстия  для  крепления  настенного  кронштейна;  16  –  опора  ножки  правая;  17  –  опора  ножки  ле-
вая; 18 – место пломбировки.

Рисунок 2б

КРЕПЛЕНИЕ ОСНОВАНИЯ ИЛИ ОПОРНЫХ НОЖЕК К ТЕЛЕВИЗОРУ

И ТЕЛЕВИЗОРА НА СТЕНЕ

ВНИМАНИЕ!  Все  операции  по  установке  основания  или  опорных  ножек  на  телевизор

и  креплению  телевизора  на  стене  производить  с  особой  осторожностью,  не  прилагая
чрезмерных усилий. Используйте ручную отвертку, а не электрический шуруповерт.

Операции с телевизором больших размеров производить вдвоем.
Производитель не несет ответс твенности за любые поломки или  травмы, вызванные

неправильной установкой или неправильным обращением с телевизором.

Перед  снятием  (установкой)  основания  или  опорных  ножек  и  кронштейна  отключите

вилку сетевого шнура от розетки электросети.

Обязательно  следуйте  приведенным  ниже  инструкциям.  Неправильная  установка  основа-

ния или опорных ножек, кронштейна на кожухе телевизора, крепление телевизора на стене и ис-
пользование винтов, отличных от входящих в комплект поставки, – все это может привести к по-
вреждению или падению телевизора.

♦

Крепление

основания или опорных ножек на телевизор

.

ВНИМАНИЕ!

В  обязательном  порядке,  для  обеспечения  устойчивости  телевизора,

соблюдайте правильность  установки подставки или опорных ножек. Подставка или опор-
ные  ножки  должны  располагаться  таким  образом,  чтобы  их  большая  выступающая  часть
находилась  со  стороны  экрана.  Неправильно  установленные  подставка  или  опорные
ножки могут привести к опрокидыванию телевизора.

•  Телевизор  расположите  на  ровной  горизонтальной  поверхности  лицевой  стороной  вниз,

приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана.
