4  –  переключение  программ  в  сторону  уменьшения  номера  программы;  перемещение  курсора
вниз по меню;
5  –  переключение  программ  в  сторону  увеличения  номера  программы;  перемещение  курсора
вверх по меню;
6 – уменьшение громкости; регулировка параметров меню; перемещение курсора влево;
7  –  увеличение  громкости;  включение  выбранного  источника  сигнала  в  меню  ВХОДНОЙ  ИС-
ТОЧНИК;  регулировка  параметров  меню;  включение  некоторых  функций  и  режимов;  перемеще-
ние курсора вправо;
8 – окно фотоприемника;
9 – индикатор режима работы телевизора.

Рисунок 1

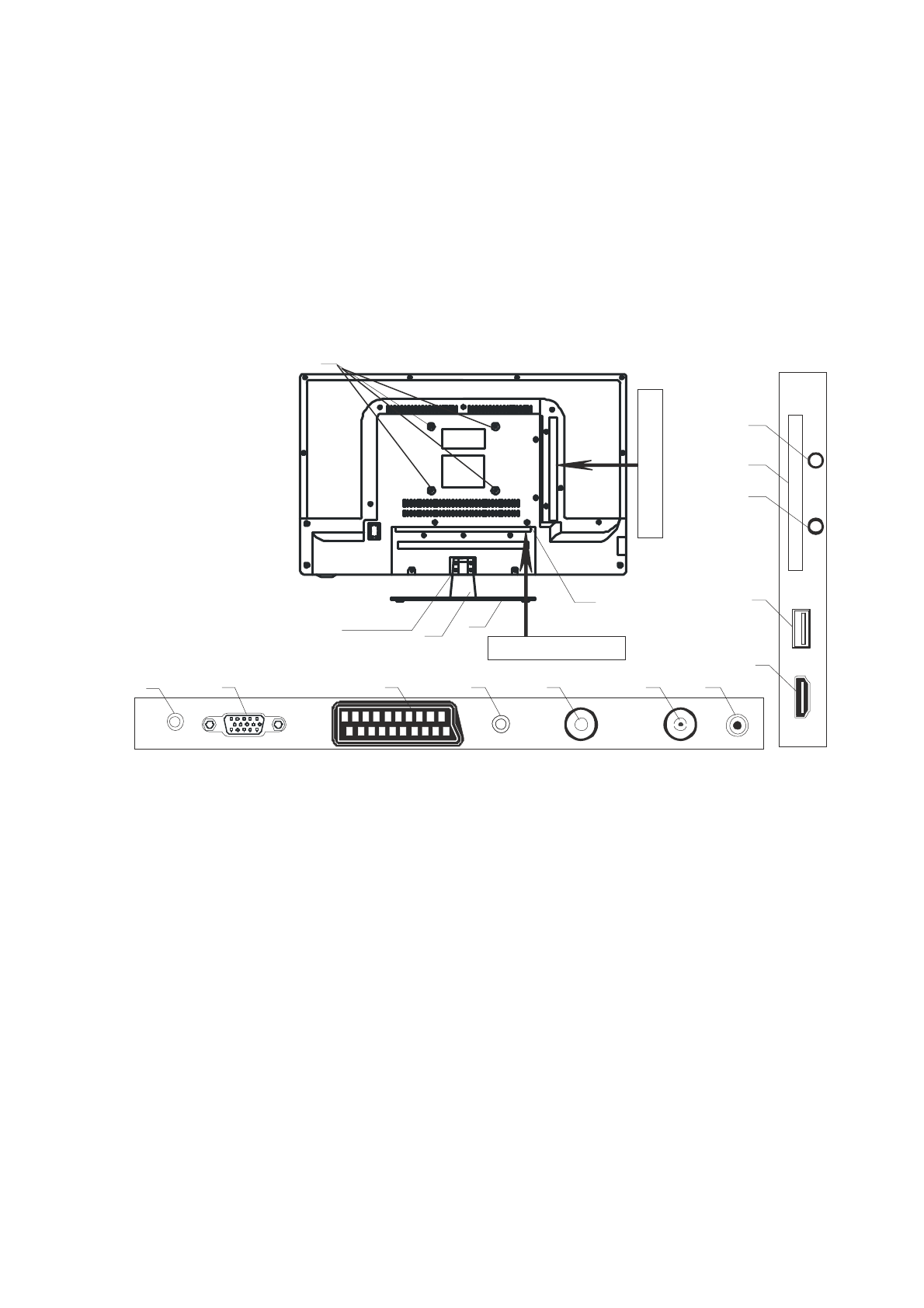

ВИД ТЕЛЕВИЗОРОВ СО СТОРОНЫ КОЖУХА И ПАНЕЛИ РАЗЪЕМОВ

24L

7

1

3

2

П

а

н

е

л

ь

 р

а

з

ъ

е

м

о

в

Панель  разъемов

12

11

10

8

9

17

13

H

D

M

I

A N T 7 5

W

6

4

C

I

U

S

B

Y

P

b

P

r

A

V

16

15

14

Ви нт  х1
    (  шт)

5

5

4

A N T 7 5

( S 2 )

W

5

VGA

SCART

EARPHONE

PC AUDIO
   INPUT

COAXIAL


1  –  гнездо  для  подключения  наушников

EARPHONE

;  2  –  вход

VGA

для  подключения  компьюте-

ра; 3 – разъем

SCART

; 4 – вход звука

PC AUDIO INPUT

 при подключении компьютера; 5 – гнездо

для  подключения  спутниковой  антенны

ANT  75Ω(S2)

;  6  –  гнездо  для  подключения  антенны

ANT

75Ω

; 7 – коаксиальный цифровой выход звука

COAXIAL

; 8 – мультимедийный вход высокого раз-

решения

HDMI

; 9 – разъем

USB

 для подключения внешнего накопителя; 10 – композитный мини

разъем

AV

;  11  –  слот

СI

  для  подключения  СА-модуля  или  СА-модуля  с  картой  условного  досту-

па; 12 – компонентный мини разъем

YPbPr

; 13 – резьбовые отверстия для крепления настенного

кронштейна;  14  –  основание;  15  –  держатель  основания;  16  –  винты  крепления  держателя  с  ос-
нованием к телевизору; 17 – место пломбировки.


Рисунок 2а
