•  Телевизор  24L.

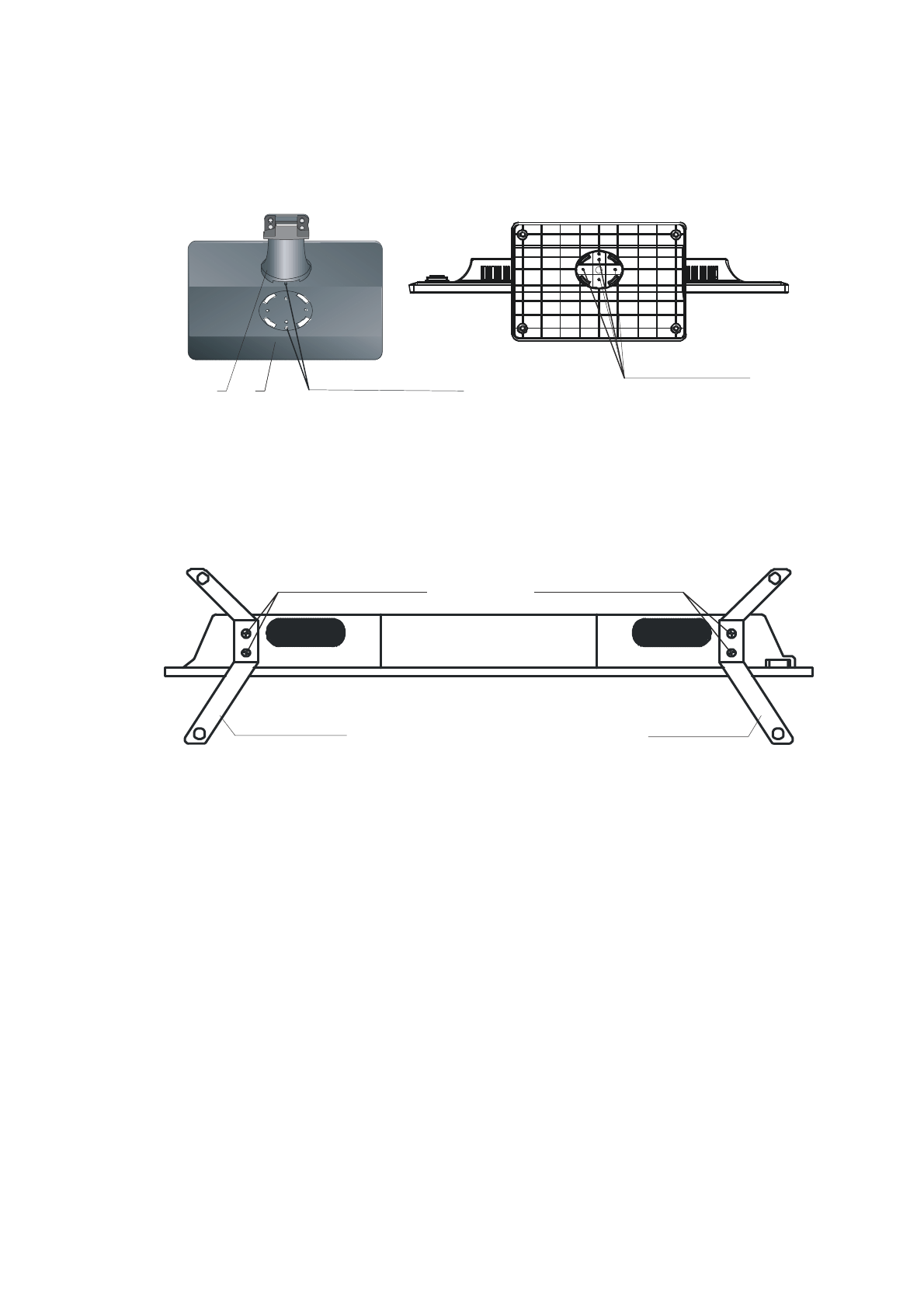

В  соответствии  с  рисунком  3а  произведите  сборку  подставки.  При  уста-

новке  держателя  (1)  на  основание  (2),  совместите  выступ  на  держателе  с  отверстием  –
ориентиром  на  основании.  Вставьте  держатель  в  отверстие основания.  Переверните  собранную
подставку  и  закрепите  с обратной  стороны  самонарезающими  винтами  3х10  (4  шт) из  комплекта
поставки.  Затем  установите  держатель  с  основанием  на  кожух  телевизора,  совмещая  выступы
на  держателе  с  отверстиями  на  кожухе.  Закрутите  самонарезающие  винты  5х15  (3  шт)  из  ком-
плекта поставки

(рисунок 2а, поз.16).

Совместить выступ и

1

2

отверстие-ориентир

          Винты
самонарезающие

3х10 (4 шт)

Рисунок 3а

•

Телевизор  32L.

  На  нижнюю  часть  корпуса  телевизора  в  соответствии  с  рисунком  3б  по-

очередно  установите  опорные  ножки,  которые  маркированы  –  правая  R,  левая  L.  Закрепите  са-
монарезающими  винтами  4х4  (4  шт)  из  комплекта  поставки.  Большая  выступающая  часть  ножек
должна находиться со стороны экрана.

О пора ножки  L

О пора ножки

  R

Винт самонарезающий
          4х14 (2 шт)

Винт самонарезающий
          4х14 (2 шт)

Рисунок 3б

♦

Крепление телевизора на стене.

ПРИМЕЧАНИЕ  –   В  связи  с расположением  панели разъемов  при  креплении  телевизора

на  стену  следует  убедиться,  что  между  кожухом  телевизора  и  стеной  имеется  достаточ-
ное расстояние для прокладки соединительных кабелей.

•  Телевизор  расположите  на  ровной горизонтальной  поверхности лицевой  стороной  вниз,

приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-
крутите винты (

рисунок 2а, поз. 16 или рисунок 3б

), крепящие держатель основания или опорные

ножки к корпусу телевизора.

•  Крепление  телевизора  к  стене  осуществляют  с  помощью  специального  кронштейна,

приобретаемого отдельно и не входящего в комплект поставки телевизоров.

На  кожухе  телевизора  настенный  кронштейн  крепится  винтами,  вкручиваемыми  в  четыре

резьбовых отверстия (

рисунок 2а, поз.13 или рисунок 2б, поз.15

). Рекомендуемый размер винтов

для телевизоров

24L

 M4x8, телевизоров

32L

 – M4x6.

Размеры  кронштейна,  в  зависимости  от  модели  телевизора,  определяются  расстоянием

между резьбовыми отверстиями (см. рис.4).
