ПРИМЕЧАНИЕ  –   В  связи  с расположением  панели разъемов  при  креплении  телевизора

на  стене  следует  убедиться,  что  между  кожухом  телевизора  и  стеной  имеется  достаточ-
ное расстояние для прокладки соединительных кабелей.

•  Телевизор  расположите  на  ровной горизонтальной  поверхности лицевой  стороной  вниз,

приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-
крутите винты (

рисунок 3

), крепящие опорные ножки к корпусу телевизора.

• Крепление телевизора к стене осуществляют с помощью специального кронштейна.
На  кожухе  телевизора  настенный  кронштейн  крепится  винтами,  вкручиваемыми  в  четыре

резьбовых отверстия (

рисунок 2а, поз.13 или рисунок 2б, поз.16

). Рекомендуемый размер винтов

– М4х8 или М4х10.

ВНИМАНИЕ!  Кронштейн  и  винты  для  крепления  кронштейна  к  кожуху  телевизора  в

комплект поставки не входят и приобретаются отдельно.

Размеры  кронштейна  определяются  расстоянием  между  резьбовыми  отверстиями  (

см.

рисунок 4).

a

a,мм

100
200

100
200

24

2

L/3 L

43L

b,мм

b

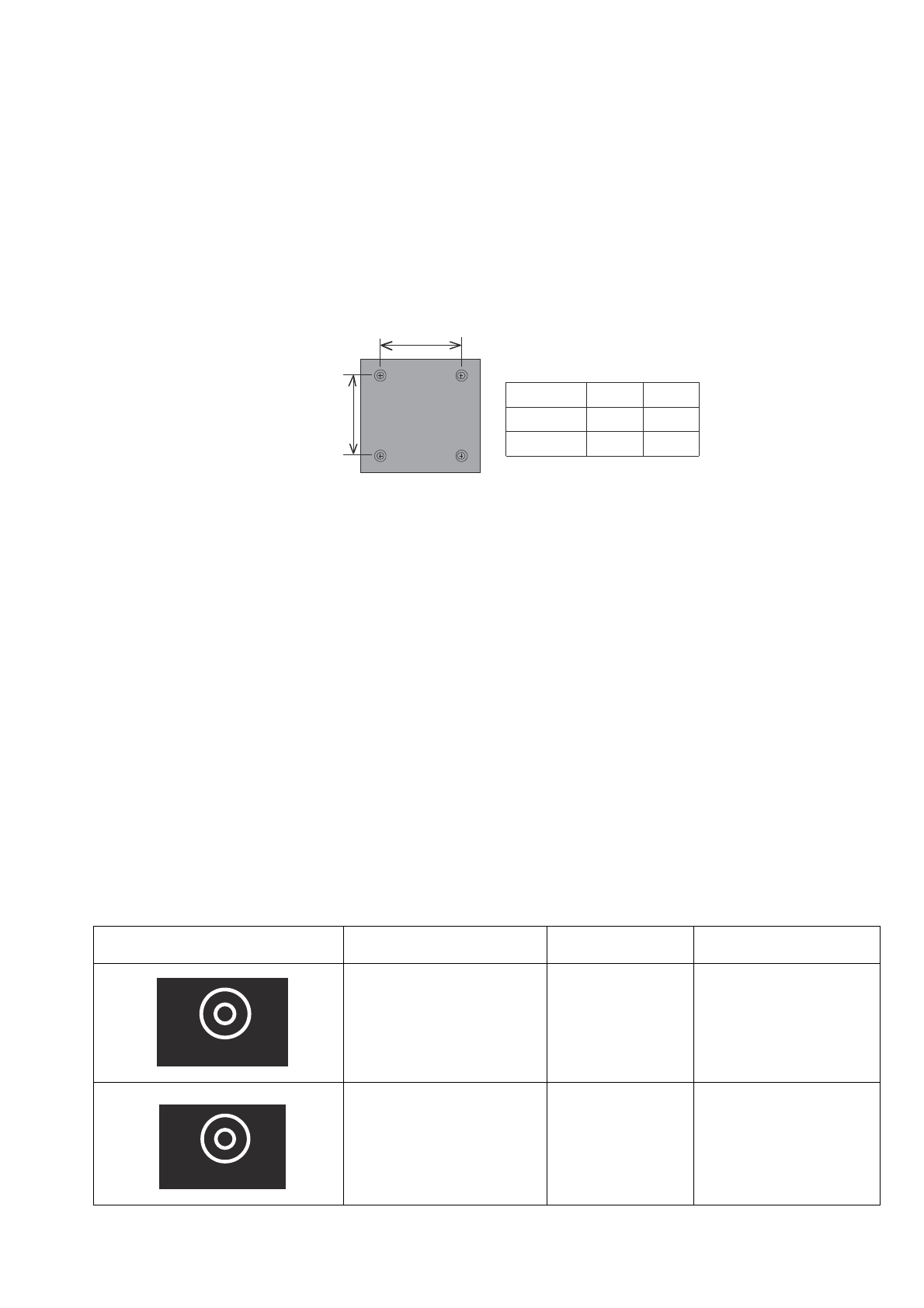

Рисунок 4

 – Размеры для выбора настенного кронштейна

♦  Перед  включением  телевизора,  во  избежание  неравномерного  формирования  изобра-

жения на экране, убедитесь, что он расположен вертикально.

ВНИМАНИЕ!  При  возникновении  затруднений,  связанных  со  снятием  (установкой)

опорных  ножек,  а  также  с  креплением  телевизора  на  стену,  следует  обратиться  к  специа-
листам сервисной службы. Данная услуга является платной.

5.5 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРУ

ВНИМАНИЕ!  Перед  выполнением  любых  подключений  обязательно  выключайте    те-

левизор  и  все  внешние  устройства.  Надежно  подключайте  соединительные  кабели  к
разъемам.  Внимательно  прочитайте  руководство  по  эксплуатации  на  каждое  внешнее
устройство  для  выяснения  возможных  способов  подключения.  Это  поможет  достичь
наилучшего  качества  звука  и  изображения и  максимально  использовать  технические воз-
можности телевизора и подключаемого устройства.

♦  Расположите  телевизор  вблизи  сетевой  розетки  так,  чтобы  штепсельная  вилка  была  в

пределах досягаемости.

♦  Выполните  необходимые  подключения  внешних  устройств  к  телевизору  в  соответствии  с

рекомендациями таблицы 3.

ВНИМАНИЕ!  Подключение  кабелей  осуществляйте  с  учетом  цветовой  маркировки

разъемов.
Таблица 3

Разъем

Подключаемое

устройство

Подключение

Примечания

ANT(T/T2)

Антенна для приема циф-
рового эфирного или ка-
бель цифрового кабельно-
го телевещания

Радиочастотный
кабель 75 Ом

См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ

ANT(S/S2)

Антенна для приема циф-
рового спутникового теле-
вещания

Спутниковая ан-
тенна

См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ

Продолжение таблицы 3
