8

УСТАНОВКА

Русск

ий

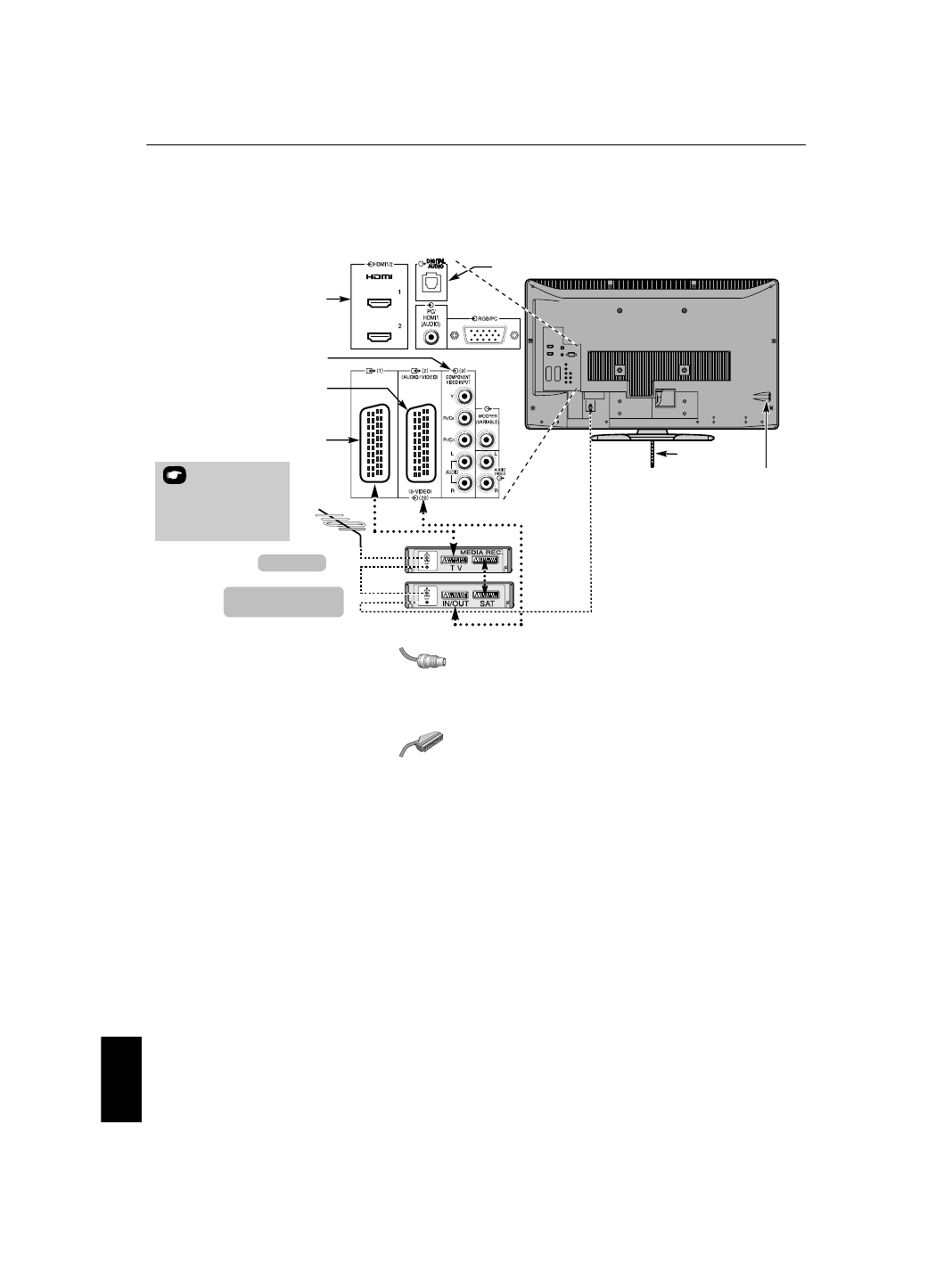

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае

отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели:

- - - - - - - - - - - - - - - - - - - - -

Подсоедините антенну к гнезду на задней панели телевизора.
Если используется декодер

*

 и/или устройство записи на

носитель, необходимо подсоединить антенный кабель к
телевизору через декодер и/или устройство записи на носитель.

Кабели SCART:

 . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините к телевизору гнездо видеомагнитофона

IN

/

OUT

.

Подсоедините к телевизору гнездо декодера

TV

.

Соедините гнездо устройства записи на носитель

SAT

 с

гнездом декодера

MEDIA REC

.

Перед запуском функции

Автомат. Настройка

 установите

для декодера и устройства записи на носитель

режим

ожидания

.

Рядом с гнездами COMPONENT VIDEO INPUT находятся
гнезда звуковых сигналов, по которым будут подаваться
звуковые сигналы каналов L (Л) и R (П).

Гнездо цифрового аудиовыхода позволяет подсоединять
поддерживаемую систему объемного звучания.

ПРИМЕЧАНИЕ. Этот выход всегда активен.

HDMI™ (High-Definition Multimedia Interface - мультимедийный
интерфейс высокой четкости) предназначен для
использования с DVD-оборудованием, декодером или
электрическим оборудованием с цифровым аудио- и
видеовыходом. Он рассчитан на оптимальную
производительность при обработке видеосигналов высокой
четкости 1080i и 1080p, хотя может также принимать и
отображать сигналы VGA, 480i, 480p, 576i, 576p и 720p.

ПРИМЕЧАНИЕ.

Несмотря на то, что к данному телевизору

можно подключать оборудование с интерфейсом HDMI,
некоторые виды такого оборудования могут работать
некорректно.

К разъемам задней панели телевизора можно
подключать разнообразное внешнее оборудование,
поэтому по

всем

 видам подключения дополнительного

оборудования необходимо обращаться к
соответствующим руководствам по эксплуатации для
пользователей.

SCART 1

 рекомендуется использовать для декодера, а

SCART 2

 - для устройства записи на носитель.

При подключении оборудования с разъемом S-VIDEO
установите для

входа

 параметр

EXT2

. См.

стр. 36

.

Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора.
Чтобы переключиться на внешнее оборудование, нажмите
кнопку

o

 и выберите любой из режимов:

DTV

,

EXT1

,

EXT2

,

EXT3

,

HDMI1

,

HDMI2

,

HDMI3

,

PC

 или

ATV

.

КОМПОНЕТНЫЙ ВИДЕОВХОД (EXT3)

Входные гнезда HDMI™

SCART 2 (EXT2)

КРЕПЕЖНАЯ ЛЕНТА

SCART 1 (EXT1)

декодер

*

устройство записи

на носитель

*

возможно

использование

цифрового спутникового

или любого другого

совместимого декодера.

Выключатель питания

ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД (ТОЛЬКО В РЕЖИМЕ DTV)

HDMI, логотип HDMI и High-Definition Multimedia Interface являются

товарными знаками или зарегистрированными товарными знаками

HDMI Licensing, LLC.
