ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае отсутствия
выключателя отсоедините штепсель от настенной розетки.

Антенные кабели:

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините антенну к гнезду на задней панели телевизора.
Если используется декодер и/или устройство записи на носитель, необходимо
подсоединить антенный кабель к телевизору через декодер и/или устройство
записи на носитель.

Спутниковый кабель:

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините малошумный блок от спутниковой антенны к гнезду

SATELLITE

ANTENNA

 на телевизоре. Можно принимать четкие сигналы телевидения,

радио, интерактивного телевидения и телевидения высокой четкости.

Кабели SCART:

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Подключите разъем

IN/OUT

 устройства записи на носитель к телевизору.

Подсоедините к телевизору гнездо декодера

TV

.

Перед запуском функции

Автомат. Настройка

 установите для декодера и

устройства записи на носитель

режим ожидания

.

Рядом с гнездами

COMPONENT VIDEO INPUT

 находятся гнезда звуковых

сигналов, по которым будут подаваться звуковые сигналы каналов L (Л) и R
(П).
Гнездо цифрового аудиовыхода позволяет подсоединять поддерживаемую
систему объемного звучания.

ПРИМЕЧАНИЕ: Этот выход всегда активен.

HDMI® (High-Definition Multimedia Interface - мультимедийный интерфейс
высокой четкости) предназначен для использования с DVD-оборудованием
декодером или электрическим оборудованием с цифровым аудио- и
видеовыходом. Список поддерживаемых разъемами HDMI форматов
видеосигналов и сигналов ПК приведен на стр. 87.

ПРИМЕЧАНИЕ:

 Несмотря на то, что к данному телевизору можно подключать

оборудование с интерфейсом HDMI, некоторые виды такого оборудования
могут работать некорректно.
Порт

LAN

 используется для подключения телевизора к домашней сети.

На этом телевизоре можно воспроизводить цифровое содержимое,
сохраненное на устройстве DLNA CERTIFIED™ с функциями сервера.

К разъемам задней панели телевизора можно подключать
разнообразное внешнее оборудование, поэтому по

всем

 видам

подключения дополнительного оборудования необходимо
обращаться к соответствующим руководствам по эксплуатации для
пользователей.

Если телевизор автоматически переключается на внешнее оборудование,
нажмите кнопку нужной программы, чтобы вернуться к обычному режиму
просмотра телевизора. Чтобы переключиться на внешнее оборудование,
нажмите кнопку

o

 и выберите любой из режимов:

DTV

,

EXT 1

,

EXT 2

,

EXT 3

,

HDMI 1

,

HDMI 2

,

HDMI 3

,

HDMI 4

,

ПК

 или

ATV

.

Если в режиме DTV выбран режим внешнего входа, с гнезда SCART не будут
выводиться видео-/аудиосигналы.

Фиксаторы кабеля (для установки на подставке)

Фиксаторы кабеля
(для настенного монтажа)

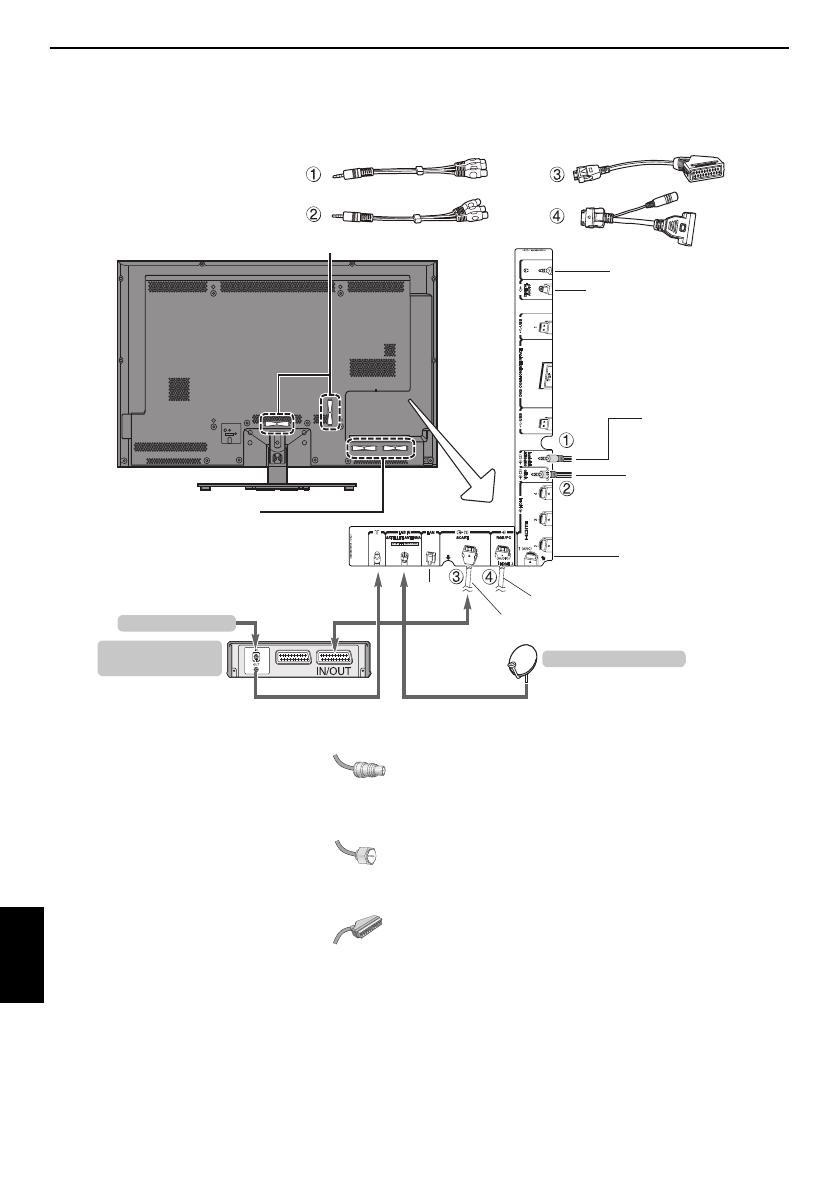

ВХОД RGB/ПК

ВХОДОМ SCART

Гнездо для наушников

Порт LAN

ВХОДЫ HDMI 1/2/3/4

КОМПОНЕНТНЫ
Й ВИДЕОВХОД
(EXT 2)

ВИДЕОВХОД (EXT 3)

ЦИФРОВОЙ АУДИОВЫХОД
(ОПТИЧЕСКИЙ)

Спутниковая антенна

Устройство записи

на носитель

Антенный кабель

* При использовании гнезда COMPONENT VIDEO INPUT (EXT 2) подключите также кабель адаптера

2

 (КРАСНЫЙ и БЕЛЫЙ разъемы) и аудиокабели к гнезду VIDEO/

AUDIO INPUT (EXT 3). Звуковой сигнал EXT 3 используется совместно.

тип “F”
