ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

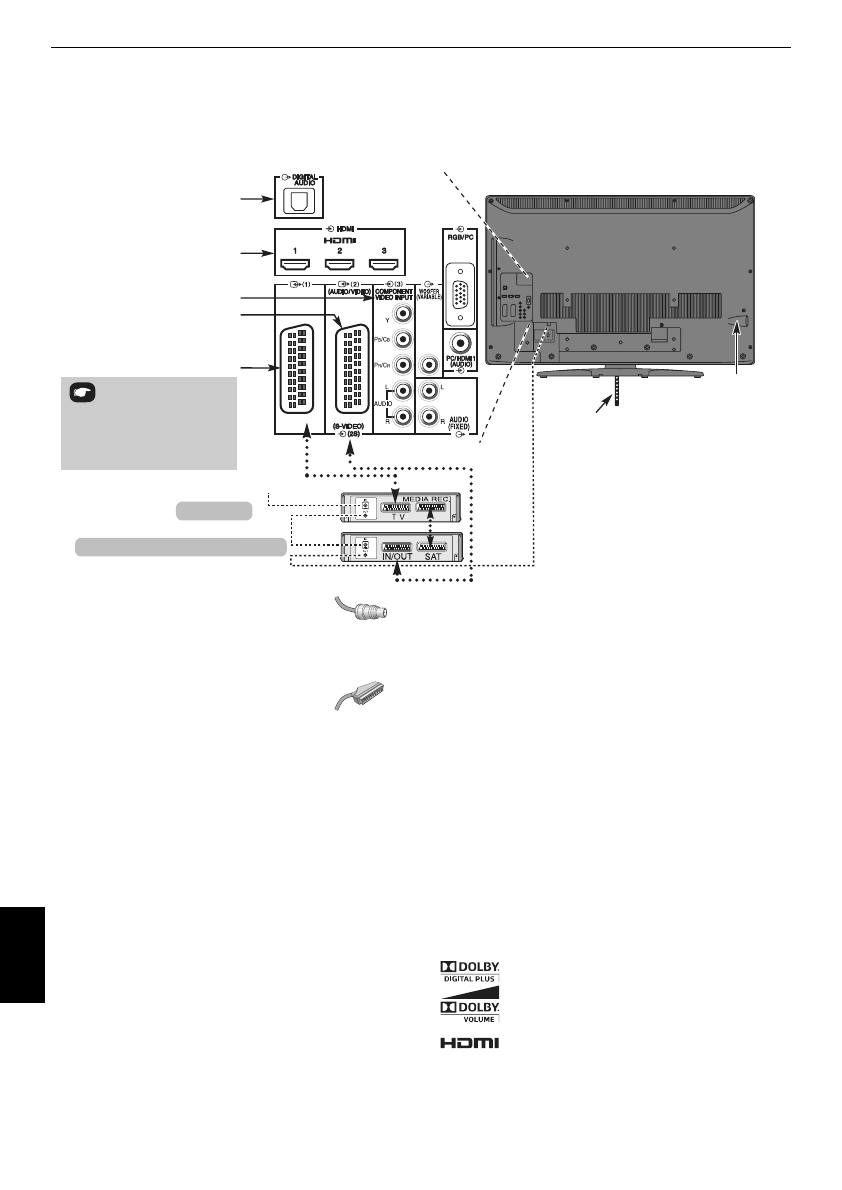

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае
отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели:

- - - - - - - - - - - - - - - - - - - - -

Подсоедините антенну к гнезду на задней панели телевизора.
Если используется декодер

*

 и/или устройство записи на

носитель, необходимо подсоединить антенный кабель к
телевизору через декодер и/или устройство записи на носитель.

Кабели SCART:

 . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините к телевизору гнездо видеомагнитофона

IN

/

OUT

.

Подсоедините к телевизору гнездо декодера

TV

. Соедините

гнездо устройства записи на носитель

SAT

 с гнездом декодера

MEDIA REC

.

Перед запуском функции

Автомат. Настройка

 установите для

декодера и устройства записи на носитель

режим ожидания

.

Рядом с гнездами COMPONENT VIDEO INPUT находятся
гнезда звуковых сигналов, по которым будут подаваться
звуковые сигналы каналов L (Л) и R (П).
Гнездо цифрового аудиовыхода позволяет подсоединять
поддерживаемую систему объемного звучания.

ПРИМЕЧАНИЕ. Этот выход всегда активен.

HDMI™ (High-Definition Multimedia Interface - мультимедийный
интерфейс высокой четкости) предназначен для
использования с DVD-оборудованием декодером или
электрическим оборудованием с цифровым аудио- и
видеовыходом.
Список поддерживаемых разъемами HDMI форматов
видеосигналов и сигналов ПК приведен на стр. 56.

ПРИМЕЧАНИЕ.

 Несмотря на то, что к данному телевизору

можно подключать оборудование с интерфейсом HDMI,
некоторые виды такого оборудования могут работать
некорректно.

К разъемам задней панели телевизора можно подключать
разнообразное внешнее оборудование, поэтому по

всем

видам подключения дополнительного оборудования
необходимо обращаться к соответствующим
руководствам по эксплуатации для пользователей.

SCART 1

 рекомендуется использовать для декодера, а

SCART 2

 - для устройства записи на носитель.

При подключении оборудования с разъемом S-VIDEO
установите для

INPUT

 параметр

EXT 2

. см.

стр. 45

Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора.
Чтобы переключиться на внешнее оборудование, нажмите
кнопку

o

 и выберите любой из режимов:

DTV

,

EXT 1

,

EXT 2

,

EXT 3

,

HDMI 1

,

HDMI 2

,

HDMI 3

,

HDMI 4

,

ПК

 или

ATV

.

Если в режиме DTV нажать кнопку

r

, изображение на

экране и вывод SCART приостановятся.

Если в режиме DTV выбран режим внешнего входа, с гнезда
SCART не будут выводиться видео-/аудиосигналы. В режиме
EPG можно также отключить звук на выходе SCART.

КОМПОНЕТНЫЙ ВИДЕОВХОД (EXT 3)

Входные гнезда HDMI™

SCART 2 (EXT 2)

КРЕПЕЖНАЯ
ЛЕНТА

SCART 1 (EXT 1)

декодер

*

устройство записи на носитель

*

возможно

использование
цифрового спутникового
или любого другого
совместимого декодера.

Выключатель
питания

ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД

Антенна/кабель

На рисунке изображена модель 42XV635D.

Изготовлено по лицензии компании Dolby Laboratories.

Dolby и знак в виде двойной буквы D являются
зарегистрированными товарными знаками компании
Dolby Laboratories.

HDMI, логотип HDMI и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками HDMI
Licensing, LLC.

INSTAPORT

™

 и логотип INSTAPORT являются товарными знаками

компании Silicon Image, Inc. в США и других странах.
