ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае

отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели:

- - - - - - - - - - - - - - - - - - - - -

Подсоедините антенну к гнезду на задней панели телевизора.

Если используется декодер

*

 и/или устройство записи на

носитель, необходимо подсоединить антенный кабель к

телевизору через декодер и/или устройство записи на носитель.

Кабели SCART:

 . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините к телевизору гнездо видеомагнитофона

IN

/

OUT

.

Подсоедините к телевизору гнездо декодера

TV

. Соедините

гнездо устройства записи на носитель

SAT

 с гнездом декодера

MEDIA REC

.

Перед запуском функции

Автомат. Настройка

 установите для

декодера и устройства записи на носитель

режим ожидания

.

Рядом с гнездами COMPONENT VIDEO INPUT находятся

гнезда звуковых сигналов, по которым будут подаваться

звуковые сигналы каналов L (Л) и R (П).
Гнездо цифрового аудиовыхода позволяет подсоединять

поддерживаемую систему объемного звучания.

ПРИМЕЧАНИЕ. Этот выход всегда активен.

HDMI

®

 (High-Definition Multimedia Interface - мультимедийный

интерфейс высокой четкости) предназначен для

использования с DVD-оборудованием декодером или

электрическим оборудованием с цифровым аудио- и

видеовыходом. Он рассчитан на оптимальную

производительность при обработке видеосигналов высокой

четкости 1080i и 1080p, хотя может также принимать и

отображать сигналы VGA, 480i, 480p, 576i, 576p и 720p.
Отобразятся также сигналы формата ПК.

ПРИМЕЧАНИЕ.

 Несмотря на то, что к данному телевизору

можно подключать оборудование с интерфейсом HDMI,

некоторые виды такого оборудования могут работать

некорректно.

Порт

LAN

 используется для подключения телевизора к

домашней сети.
На этом телевизоре можно воспроизводить цифровое
содержимое, сохраненное на устройстве DLNA
CERTIFIED

™

 с функциями сервера.

К разъемам задней панели телевизора можно подключать
разнообразное внешнее оборудование, поэтому по

всем

видам подключения дополнительного оборудования
необходимо обращаться к соответствующим
руководствам по эксплуатации для пользователей.

SCART 1

 рекомендуется использовать для декодера, а

SCART 2

 - для устройства записи на носитель.

При подключении устройств S-Video установите для
режима ввода

EXT 2

 значение

S-VIDEO

. см.

стр. 57

Разъемы НАСТРАИВАЕМЫЙ АУДИОВЫХОД позволяют
воспроизводить звук с телевизора с помощью
аудиосистемы.
Разъем VARIABLE WOOFER OUT позволяет подключать
внешний сабвуфер.
Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора. Чтобы
переключиться на внешнее оборудование, нажмите кнопку

o

 и выберите любой из режимов:

DTV

,

EXT 1

,

EXT 2

,

EXT 3

,

EXT 4

*

,

HDMI 1

,

HDMI 2

,

HDMI 3

,

HDMI 4

,

ПК

 или

ATV

.

Если в режиме DTV выбран режим внешнего входа, с гнезда
SCART не будут выводиться видео-/аудиосигналы.

*

 Только для серии RV/XV

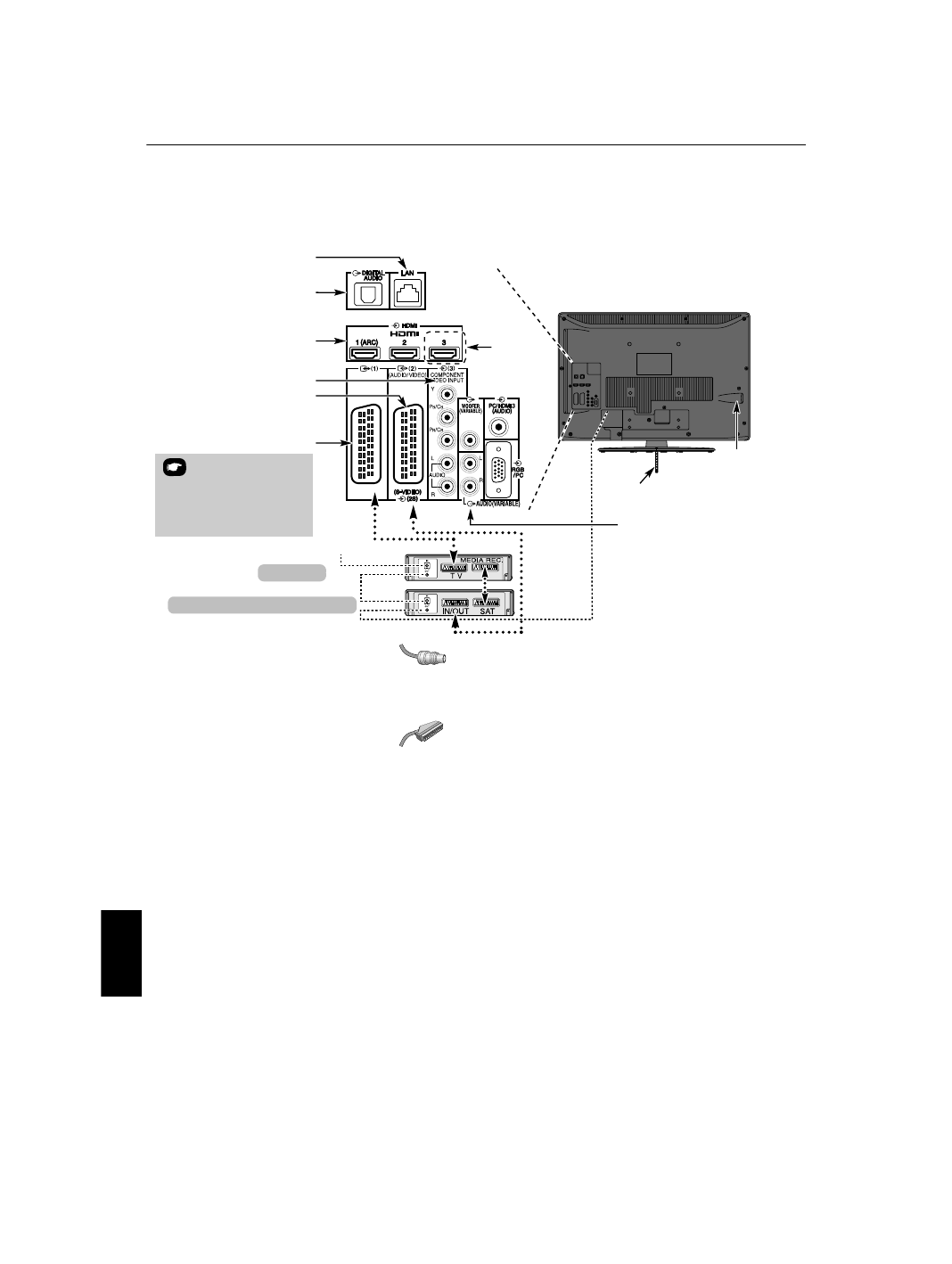

КОМПОНЕТНЫЙ ВИДЕОВХОД (EXT 3)

Входные гнезда HDMI

®

SCART 2 (EXT 2)

КРЕПЕЖНАЯ ЛЕНТА

SCART 1 (EXT 1)

декодер

*

устройство записи на носитель

*

возможно

использование

цифрового спутникового

или любого другого

совместимого декодера.

Выключатель
питания

ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД

Антенна/кабель

НА РИСУНКЕ ИЗОБРАЖЕНА МОДЕЛЬ XV

Порт LAN

РАЗЪЕМ НАСТРАИВАЕМЫЙ ВЫХОД
НИЗКОЧАСТОТНОГО ГРОМКОГОВОРИТЕЛЯ
(только для серии XV/MV)
РАЗЪЕМ НАСТРАИВАЕМЫЙ АУДИОВЫХОД
(только для серии XV/MV)

Только для
серии RV/XV
