ВВЕДЕНИЕ

ВВЕДЕНИЕ

Установка

(Продолжение)

ПРЕДОСТЕРЕЖЕНИЕ:

Прежде, чем начать подсоединение внешнего оборудования, отключите все главные

переключатели питания.

Ознакомьтесь также с информацией в руководстве пользователя, посвященной оборудованию, которое необходимо
подключить.

Back side

300-ohm twin-lead feeder

Antenna adapter (Not
supplied)

75-ohm coaxial cable

or

U/V mixer
(Not supplied)

Input

Output

Cable TV
Converter/Decoder

VHF/UHF

VHF

UHF

Cable TV

or

or

Примечания

• Для устранения помех и шумов рекомендуется использовать коаксиальный

кабель 75 ом.

• Антенный кабель не должен быть связан со шнуром питания и подобными кабелями.

Подключение ПК

Данное подключение позволяет просматривать изображение с
персонального компьютера (ПК) на экране телевизора. При
подключении ПК к телевизору используйте аналоговый RGB
(15-контактный) компьютерный кабель и ПК аудио кабель.
• Чтобы использовать ПК, установите разрешение выхода

монитора на ПК прежде, чем подсоединить его к телевизору.
Будут отображены следующие сигналы.
– VGA: VESA 640 x 480 @ 60 Гц
– SVGA: VESA 800 x 600 @ 60 Гц
– XGA: VESA 1024 x 768 @ 60 Гц

Тем не менее, форматы этих сигналов будут преобразованы,
чтобы соответствовать числу пикселей ЖК панели.
Вследствие этого телевизор может не отобразить маленький текст
надлежащим образом.
Если вы подключите данный аппарат к своему ПК, сжатое изображение
будет отображаться в режиме S-XGA, поэтому качество изображения может
искажаться, а буквы могут не читаться. "Вне досягаемости" Буду отображены на экране.
• Для вывода на экран оптимального изображения используйте

функциональные настройки ПК.
См. подробнее "Использование функциональных настроек ПК " на странице 26.

Примечание:

• Некоторые модели ПК не могут быть подключены к этому телевизору.
• Для компьютеров с DOS/V совместимым мини D-sub 15-pinтерминалом адаптер не нужен.
• В зависимости от названия DVD и технических требований ПК, на котором вы просматриваете DVD-Видео, некоторые

сцены могут быть пропущены или вы не сможете временно приостановить во время многоугольных сцен.

Back of TV

Computer

Audio
output

RGB/PC
output

Audio
cable

Conversion adapter
(if necessary)

Преобразующий адаптер
(по необходимости)

Аудио
выход

RGB/PC
выход

Компьютер

Задняя панель
телевизора

Аудио
кабель

Задняя панель

двухпроводной фидер 300 ом

VHF/UHF

Антенный адаптер
(не прилагается)

коаксиальный кабель 75 ом

или

U/V микшер
(не прилагается)

Антенна VHF
(очень
высоких
частот)

Телевизионный
кабель

или

или

Антенна UHF
(ультравысоких
частот)

Выход

Вход

Телевизионный кабель
Преобразователь/Декодер

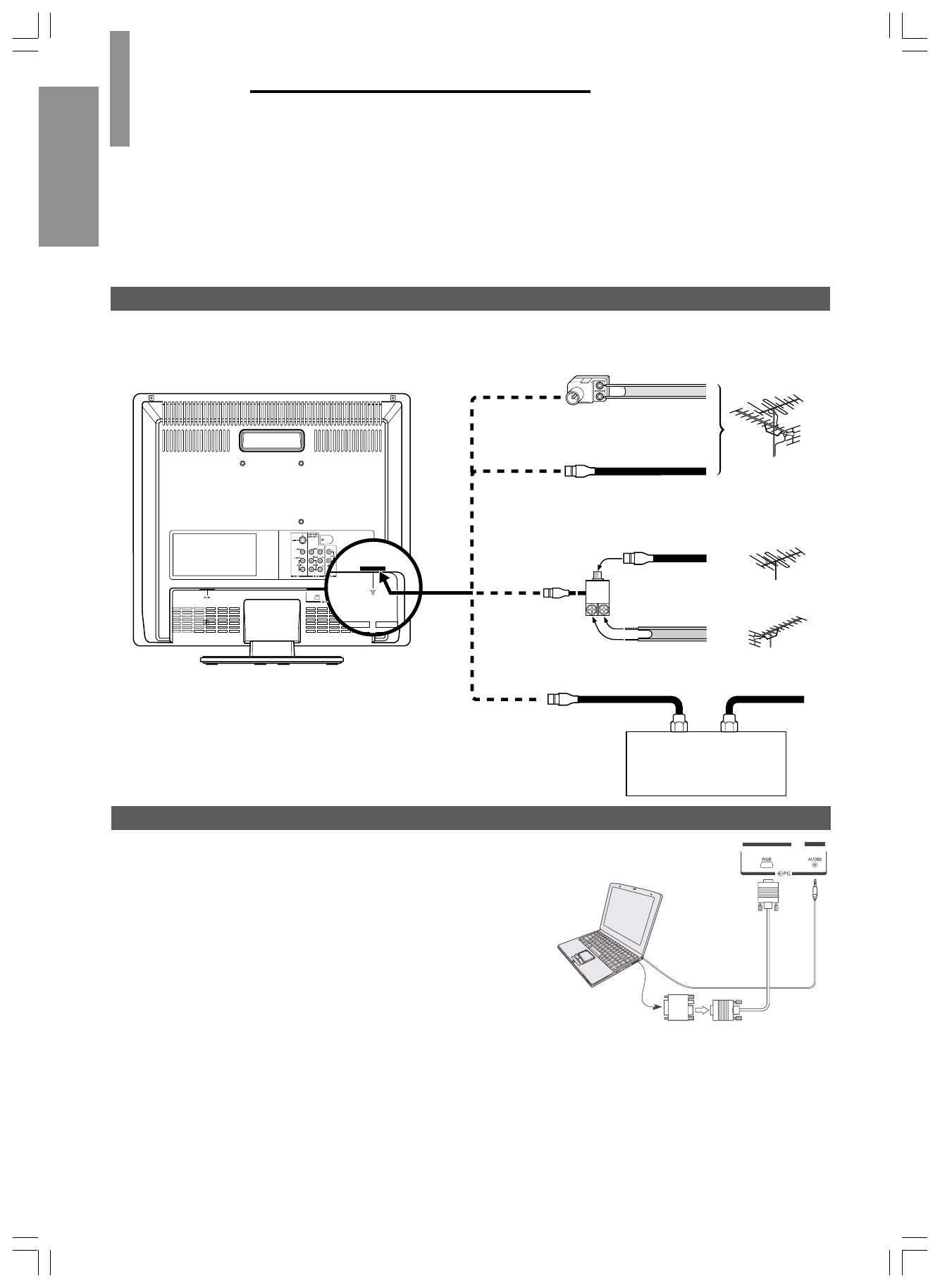

Подключение антенны

Оптимальное получение цветов требует хорошего сигнала и обычно подразумевает использование наружной антенны.
Точный тип и размещение антенны будут зависеть от особенностей вашей местности. Ваш дилер Toshiba или персонал
сервисного центра могут лучше посоветовать, какой антенной воспользоваться в вашей местности.
