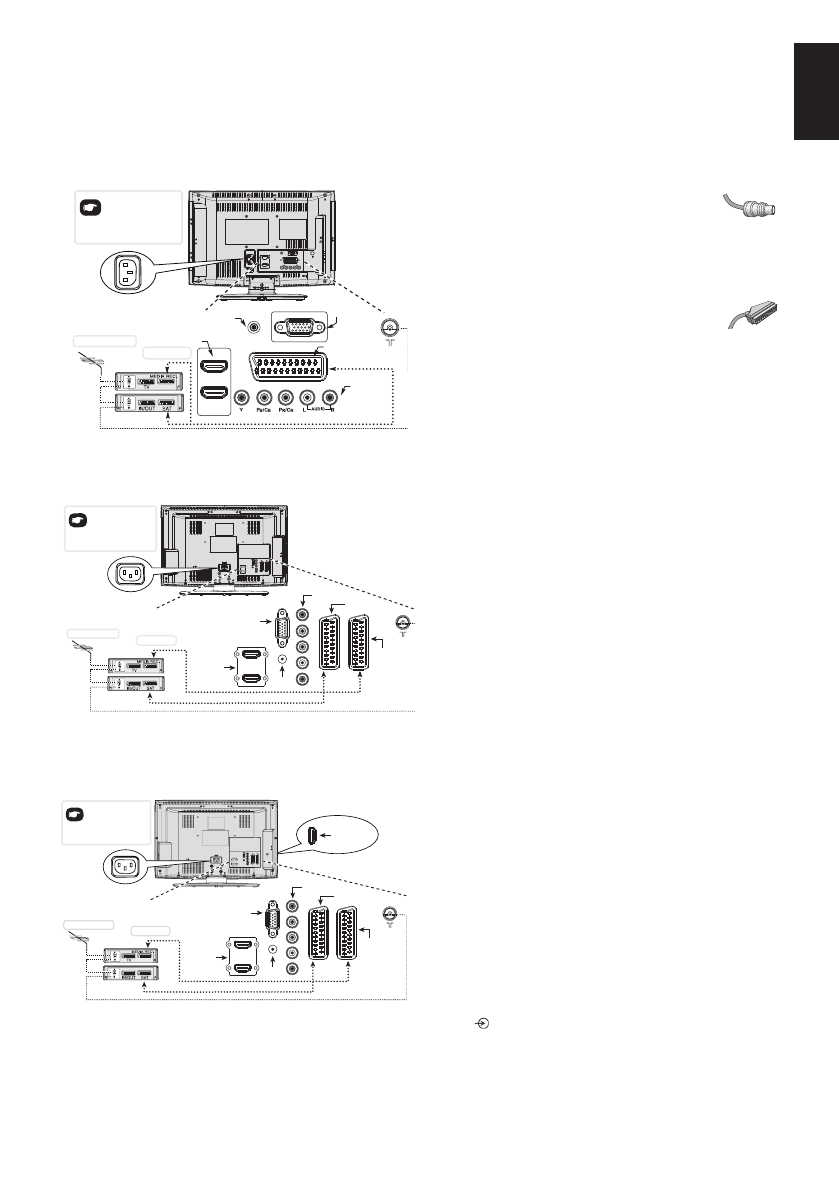

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все устройства при помощи

выключателей питания. Если устройство не оснащено выключателем питания, извлеките вилку

из электрической розетки.

Подключите шнур питания к гнезду питания переменного тока AC IN на задней панели телевизора.

Антенные кабели:

 - - - - - - - - - - - - - - - - - -

Подключите антенну к антенному разъему ANT на

задней панели телевизора.

При использовании декодера и/или устройства

записи выполните подключение антенны к

телевизору через декодер и/или устройство записи.

Кабели SCART:

- - - -- - - - - - - - - - - - - - - - - -

Подключите к телевизору разъем

IN/OUT

видеорекордера или разъем

TV

 декодера.

Подключите разъем

SAT

 мультимедийного плеера к

разъему

MEDIA REC

 декодера.

Перед выполнением

Aвтoмaт. Hacтpoйкa

переключите декодер и мультимедийный рекордер

в

режим ожидания

.

Гнезда рядом с гнездами КОМПОНЕНТНОГО

ВИДЕОВХОДА позволяют подключить сигналы

левого и правого каналов звука.
Гнезда рядом с гнездом ВИДЕОВХОДА VIDEO

позволяют подключить сигналы левого и правого

каналов звука. Эти гнезда расположены на боковой

панели телевизора. (См. следующую страницу.)
HDMI

®

 (High-Deinition Multimedia Interface –

мультимедийный интерфейс высокой четкости)

предназначен для использования с DVD-плеерами,

декодерами и другой аппаратурой с цифровым

аудио- и видеовыходом. Этот интерфейс лучше

всего подходит для передачи видеосигналов

высокой четкости в формате 1080i, но также

позволяет передавать сигналы форматов 480i,

480p, 576i, 576p, 720p и 1080p. Вход HDMI1 также

поддерживает сигналы VGA, SVGA, XGA, WXGA и

SXGA.

ПРИМЕЧАНИЕ. Хотя этот телевизор позволяет

подключать HDMI-оборудование, некоторое

оборудование может работать некорректно.

К разъемам на задней панели телевизора

можно подключить самое разное внешнее

оборудование, поэтому следует сверяться

с соответствующими руководствами

пользователя дополнительного оборудования.

Если телевизор автоматически переключается на

вход внешнего оборудования, для возвращения к

просмотру телевидения нажмите кнопку с номером

нужного канала. Для возвращения к просмотру

изображения с внешнего оборудования нажмите

кнопку   для выбора источника входного сигнала.

HDMI, логотип HDMI и High-Deinition Multimedia

Interface являются товарными знаками или

зарегистрированными товарными знаками HDMI

Licensing LLC в США или других странах.

ГНЕЗДО

ВХОДА HDMI

AC IN

RGB/PC

декодер*

Мультимедийный

рекордер

Для 26/32AV70**

Примечание. Входы SCART1 и SCART2 поддерживают

декодер Canal+.

Для 19/22AV70**

Примечание. Вход SCART поддерживает декодер Canal+.

Для моделей 32/40LV70**

Примечание. Входы SCART1 и SCART2 поддерживают

декодер Canal+.

*Декодер может

представлять собой

цифровой спутниковый

декодер или любой

другой цифровой

декодер.

Мультимедийный

рекордер

декодер*

AC IN

ГНЕЗДА

ВХОДОВ

HDMI1/

HDMI2

RGB/PC

КОМПОНЕНТНЫЙ

ВХОД (EXT3)

ГНЕЗДА

ВХОДОВ

HDMI3

SCART 2 (EXT2)

(ВХОД)

SCART 1 (EXT1)

(ВХОД/ТВ-ВЫХОД)

КОМПОНЕНТНЫЙ

ВХОД (EXT3)

SCART 2 (EXT2)

(ВХОД)

SCART 1 (EXT1)

(ВХОД/ТВ-ВЫХОД)

*Декодер может

представлять собой
цифровой спутниковый
декодер или любой другой
цифровой декодер.

*Декодер может

представлять собой

цифровой спутниковый

декодер или любой другой

цифровой декодер.

Мультимедийный

рекордер

декодер*

ГНЕЗДО

ВХОДА HDMI

SCART (EXT1)

AC IN

КОМПОНЕНТНЫЙ

ВХОД (EXT2)

ЗВУК

RGB/PC

AUDIO
