8

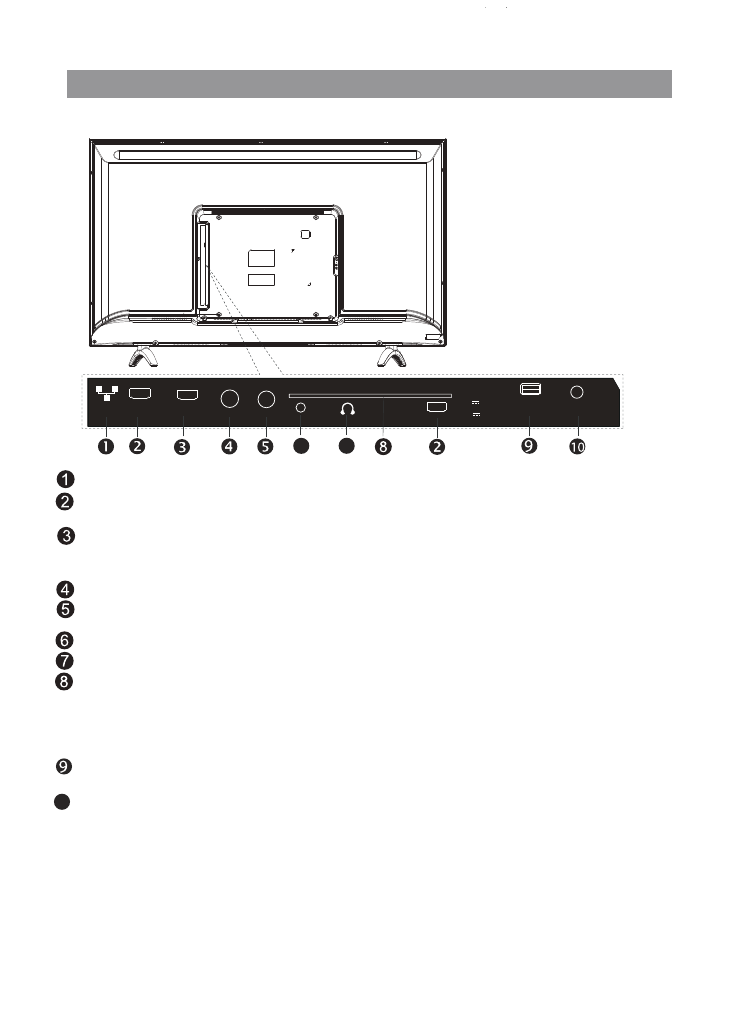

Общий

вид

устройства

Разъемы подключения

Примечание

:

Все рисунки в данном руководстве приводятся в качестве примера. Конструкция

и характеристики могут быть

изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

 Все функции, доступные через данное подключение, зависят от Вашего оператора.

 Производитель не гарантирует полную совместимость и работоспособность телевизора со всеми

 модулями операторов кабельного и эфирного телевидения.

 Все подключения необходимо выполнять только

на выключенном устройстве.

AV IN

(вход)

6

7

LAN

(С помощью кабеля Ethernet подключите LAN разъем телевизора к локальной сети).

Разъем подключения видео сигнала и звука режима AV(через адаптер).

Разъем подключения видео и звука от HDMI устройств

и вывод звука на HDMI устройства. Все подключения кабеля  НDMI выполнять только на

выключенных устройствах.

      HDMI 2(ARC)

(

вход\ выход звука)

Разъемы подключения видео и звука от HDMI устройств. Все подключения

кабеля  НDMI выполнять только на выключенных устройствах.

 HDMI 1, HDMI3

(вход)

SPDIF (COAXIAL)

 Разъем вывода

цифрового звука.

COMMON INTERFACE (CI)

разъём подключения CAM-модуля формата CI+.

USB1 USB2

(вход) подключение совместимых USB 2.0 (выход тока не более 500mA) и USB 3.0

(выход тока не более 900mA) устройств.

RF

(вход) Разъем подключения к антенне или кабельному ТВ.

HEADPHONE OUT

(

выход)

Разъем подключения наушников с разъемом TRS 3.5 мм.

(вход) Разъем для подключения кабеля от конвертера спутниковой антенны или

от DiSEqC -переключателя (13-18 В / выход тока не более 500 мА ).

RF(SAT)

10

LAN HDMI 3

HDMI 2(ARC)

RF

RF(SAT)

AV IN

HEADPHONE OUT

COMMON INTERFACE(CI)

HDMI 1

0.5A MA

X

5V

0.9A MA

X

5V

USB 2.0

USB 3.0

SPDIF
