8

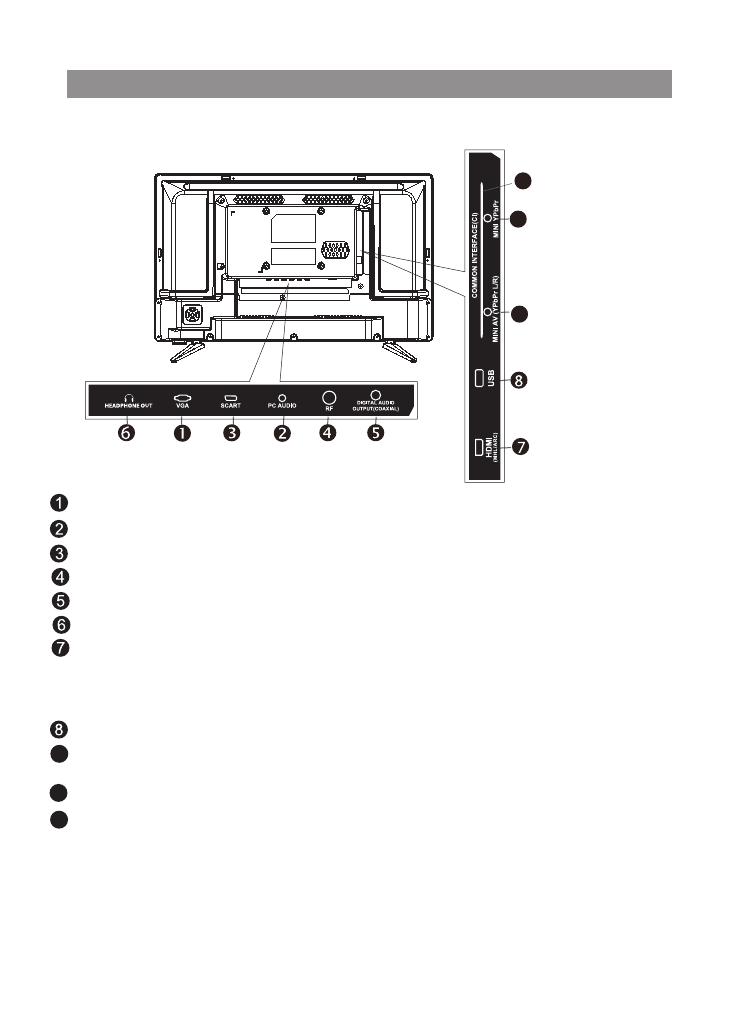

Общий

вид

устройства

Разъемы подключения

        MINI AV (YPbPr L\R)

вход звука (через адаптер) YPbPr или композитного (AV) режимов

.

Примечание

:

Все рисунки в данном руководстве приводятся в качестве примера. Конструкция и

характеристики могут быть  изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

 Функции, доступные через данное подключение, зависят от Вашего оператора. Все

 подключения необходимо выполнять только на выключенном устройстве.

SCART

 (

вход\ выход)

10

9

11

VGA

(вход

подключения видео от ПК

).

PC AUDIO

(вход

подключения звука от ПК

).

Разъем подключения видео и звука.

Разъем подключения видео и звука от HDMI устройств

и вывод звука на HDMI устройства.

      HDMI(MHL/ARC)

(

вход\ выход звука)

Все подключения кабеля  НDMI выполнять только на

выключенных устройствах.

Разъем HDMI совместим со стандартом MHL и может служить

для подключения к телевизору некоторых моделей совместимых

мобильных устройств с

поддержкой технологии MHL.

DIGITAL AUDIO OUTPUT (COAXIAL)

 Разъем вывода цифрового звука.

9

COMMON INTERFACE (CI)

разъём подключения CAM-модуля формата CI+.

        MINI YPbPr

Вход видео (через адаптер) компонентного YPbPr  режима

.

11

        USB  (

вход) подключение совместимых  USB устройств

(

выход

тока

не

более

 500m

A)

.

RF

(вход) Разъем подключения к антенне или кабельному ТВ.

10

HEADPHONE OUT

(

выход)

Разъем подключения наушников.

Вход видео композитного (AV) режима

.
