4

Ru

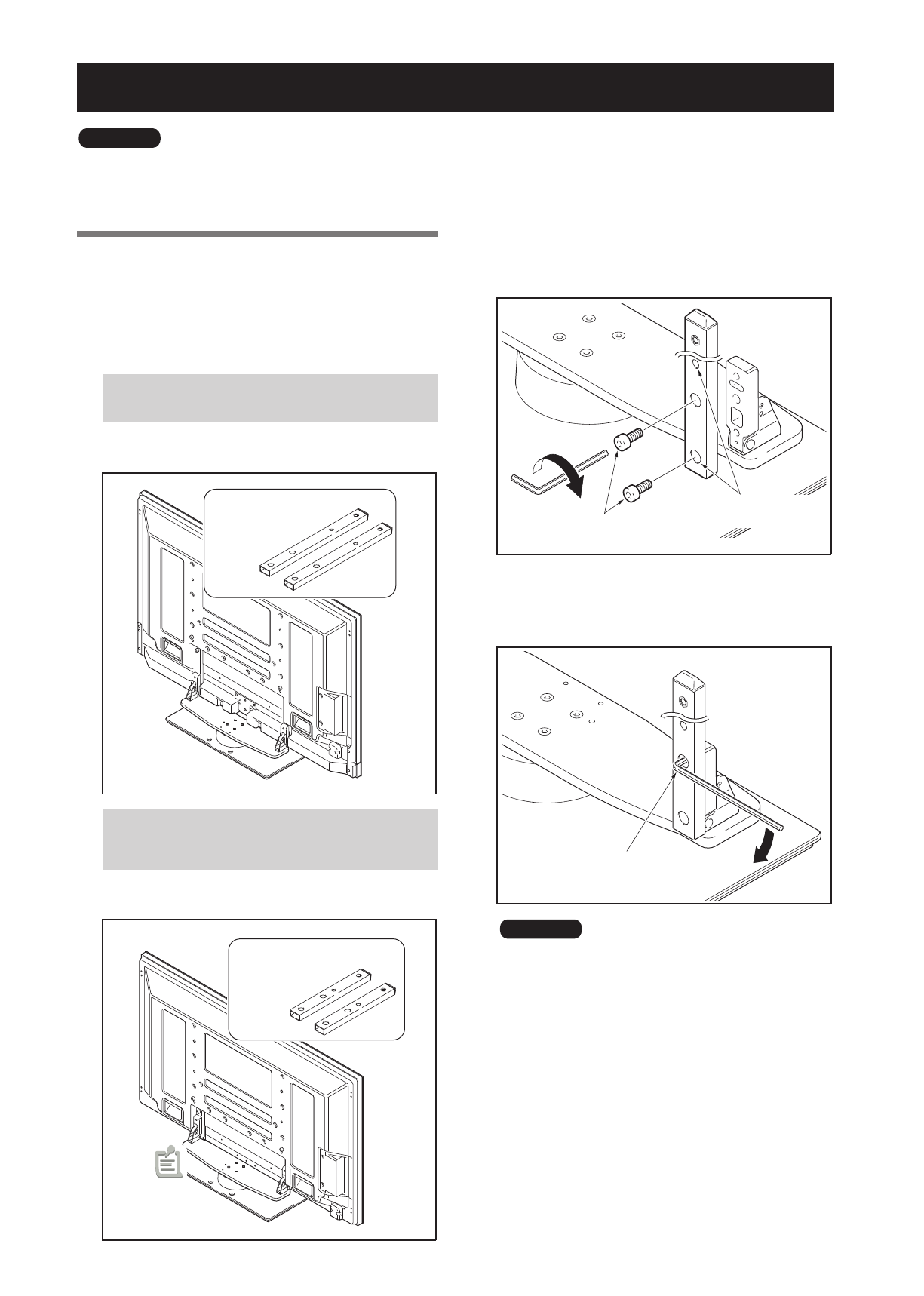

Сборка столика-подставки

Внимание

•  Всегда собирайте его на ровном столе и т.д.

•  Вставляйте винты в отверстия вертикально и не

затягивайте их с большим усилием, чем необходимо.

Порядок сборки

1

  Выберите опорные стойки для

присоединения.

Выберите опорные стойки в соответствии с
телевизором Pioneer, который Вы купили (Необходимо
использовать опорные стойки только одного типа из
двух применяемых типов).

Если телевизор Pioneer, который Вы купили,

имеет модель с нижними громкоговорителями.

[Используемые опорные стойки: опорные

стойки L (длинные стойки)]

Используемые опорные стойки:

опорные стойки L

(длинные стойки)

Если телевизор Pioneer, который Вы купили,

имеет модель, отличную от моделей с

нижними громкоговорителями.

[Используемые опорные стойки: опорные

стойки S (короткие стойки)]

Используемые опорные стойки:

опорные стойки S

(короткие стойки)

2

  Прикрепите опорную стойку к столику-

подставке с помощью установочных

винтов



 (в 4-х местах на левой и

правой стороне).

Используя входящий в комплект шестигранный
гаечный ключ, сначала вкрутите, не затягивая, верхний
крепежный винт, затем вкрутите, не затягивая, нижний
крепежный винт

Установочные винты



(M8 x 16 mm: серебристые)

Впереди расположены

отверстия большего диаметра

3

  Полностью затяните установочные

винты (в 4-х местах на левой и правой

стороне).

Полностью затяните крепежные винты.

Внимание

Бережно храните неиспользуемые опорные стойки,

шестигранный гаечный ключ, С-образный гаечный

ключ вместе с Инструкцией по эксплуатации.
