8

ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ТЕЛЕВИЗОРОМ И ИХ НАЗНАЧЕНИЕ

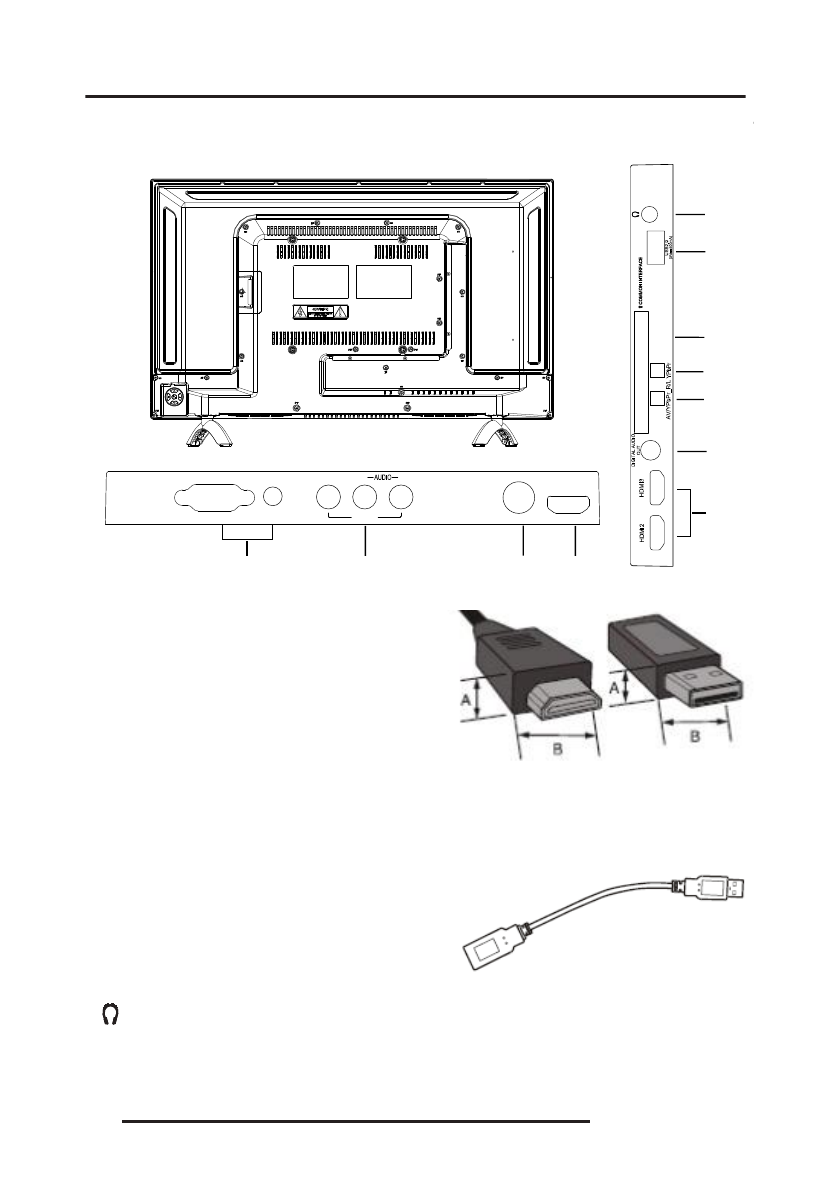

РАЗЪЕМЫ ТЕЛЕВИЗОРА И ИХ НАЗНАЧЕНИЕ

Размер входного разъема HDMI кабеля не должен

превышать 10 мм (А) х 20 мм (В).
Размер входного разъема USB не должен превы-

шать 7 мм (А) х 18 мм (В).

Если  вы  не  можете  подключить  устройство  USB

напрямую к телевизору, используйте удлинитель-

ный кабель.

6

7

9

10

8

5

4

1

2

3

4

L

VIDEO

R

AV OUT

HDMI1

ANT

PC  AUDIO

PC

ANT CABLE IN

- Гнездо для под ключения телевизи-

онной антенны или телевизионного кабеля

YPbPr

  –  Компонентный  видеовход  для  под-

ключения DVD-проигрывателя или другого обору-

дования. При подключении видеосигнала к компо-

нентному входу телевизора, аудиосигнал

подключите в аудиовходу

A

V

AV

  OUT

  (VIDEO  R-

AUDIO-

L)

  –  Композитный

видеов

ы

ход и парный аудиовход

(сигнал на данном выходе есть не во всех режимах

телевизора)

ключения к ПК (видео и аудио)

USB

 – Разъем для подключения накопителей USB

AUDIO OUT

 – Аудиовыход для подключения на-

ушников

1

2

3

4

5
6

9

AV

 IN

–

Композитный видеовход и парный

аудиовход

10

Digital Audio Out

 –

Цифровой а

удиов

ы

ход

7

COMMON INTERFACE

 – Разъем для подключения

карты доступа CI

8

HDMI

 – Аудио/видеовход HDMI HDMI

1

PC IN (

PC

 – PC AUDIO IN)

разъёмы

для под-
