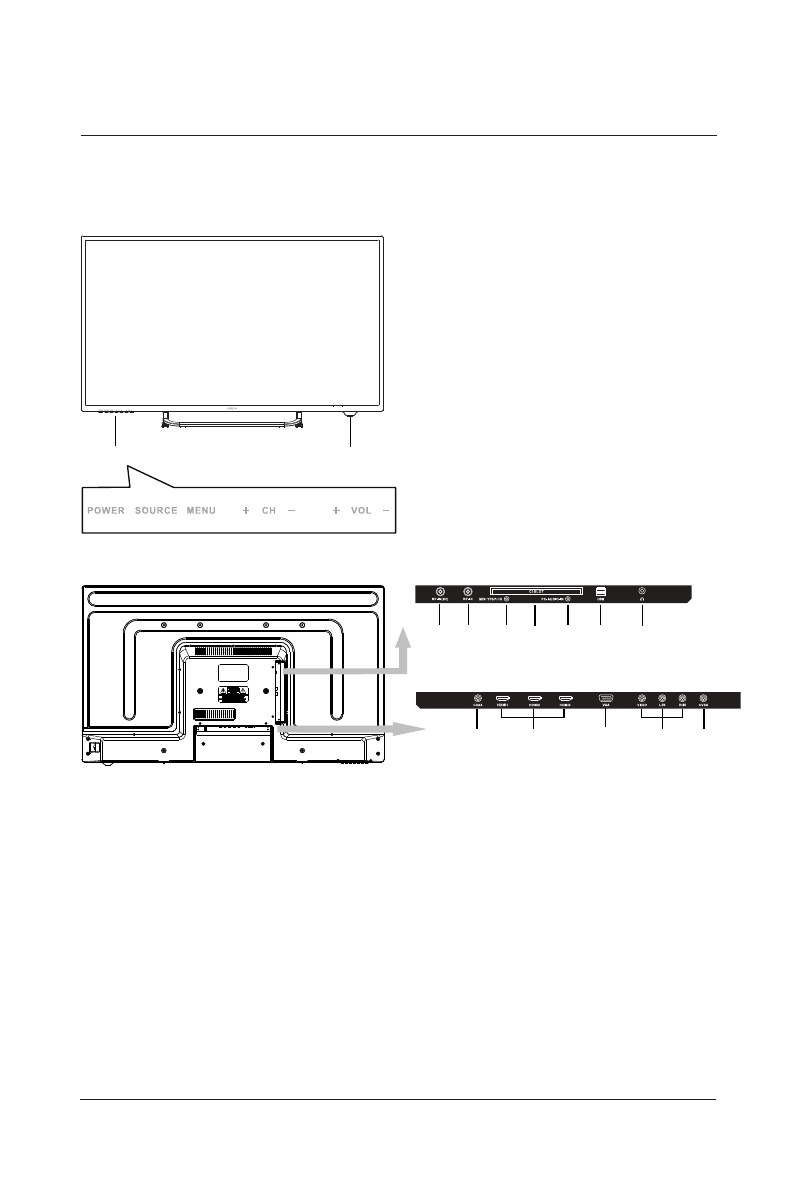

Вид спереди

4.

Схема устройства

3. Функции данных клавиш описаны ниже:

POWER:

 Вкл./Выкл.

SOURCE:

 Выбор источника сигнала.

MENU:

  Вывод главного меню (нажмите снова,

чтобы выйти из меню).

CH+/-

: Переключение каналов (Следующий/

Предыдущий, соответственно).

VOL+/-

: Р егулировка громкости (Увеличение/

Уменьшение, соответственно).

1,2

3

1. Сенсор ДУ
Не

закрывайте

данный сенсор, иначе пульт ДУ

не будет работать.
2. Индикатор работы
Показывает, когда ТВ включен, или находится в
ржиме сна.

ВАЖНО:

 При выборе источника сигнала,

нажмите

VOL+

на панели ТВ для подтверждения

выбора.

Вид сзади

4

СХЕМА УСТРОЙСТВА

1

3

4

2

6

7

5

11

10

8

9

12

7

.

Разъём для антенны

Для подключения ТВ-антенны.

8

. Mini

YPbPr

- вход

Для подключения компонентного сигнала в режиме YPbPr mode.

9

.

Разъём для

CI

 - карты

Для подключения CI-карты.

1

1

.

Медиа

Для подключения USB устройств.

Разъем для наушников

1

2

.

Аудиовход ПК

Для вывода звука ПК на ТВ.

10

.

6

.

Разъём для

S2

антенны

Для подключения

S2

антенны.

3.

 HDMI

 - разъём

Для подключения Blu-Ray-плеера, игровой консоли и т.д.

5.

1.

Коаксильный аудиовход

Для цифрового вывода звука.

4.

VGA

- разъём

Для подключения к ПК через аналогичный разъём.

2.

Видео

/

Аудио

 (L/R)

Для подключения DVD-плеера и т.д.

CVBS- разъем

Для

воспроизведения AV сигнала в композитном режиме.
