7

Подключение телевизора

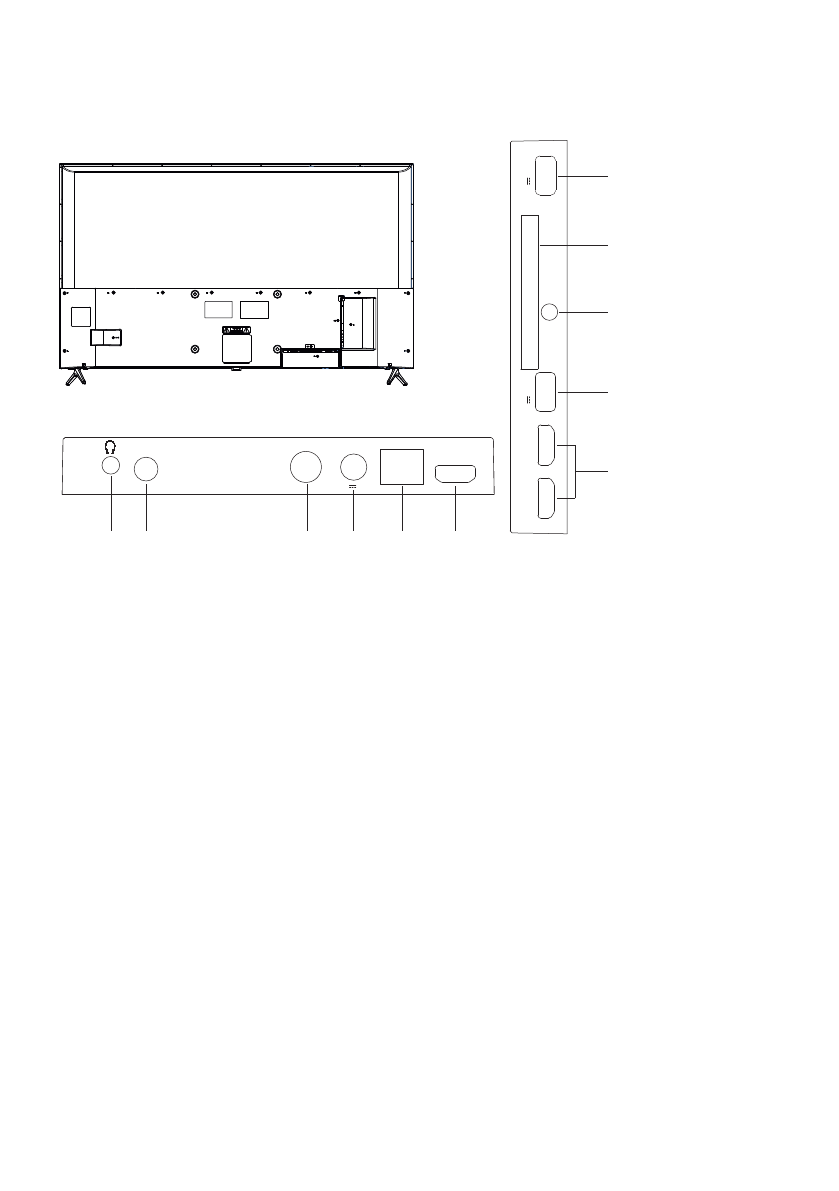

Разъёмы телевизора и их назначение

1.  HEADPHONE — выход для подключе­

ния наушников.

2.  DIGITAL AUDIO OUT — выход цифро­

вого аудиосигнала.

3.  ANT1 — вход антенны аналогового

и цифрового ТВ (эфирного и кабель­

ного).  ANT2 — вход антенны спут ни­

кового ТВ.

4.  LAN (RJ45) — порт компьютерной сети.

Подключите к этому разъёму кабель

местной компьютерной сети.

5.  HDMI1, HDMI2, HDMI3 — входы аудио­

и видеосигнала HDMI.

6.  USB1, USB2 — разъёмы для подключе­

ния накопительных устройств.

7.  AV — композитный мини аудиовидео­

вход.

8.  COMMON INTERFACE — разъём для

подключения карты доступа цифрово­

го телевидения.

Подключение к электросети

Телевизор должен быть подключен

к источнику переменного тока с напря­

жением 100–240 В и частотой 50/60 Гц.

Ни в коем случае не подсоединяйте те­

левизор к источнику питания с другими

параметрами!

Рекомендации по выполнению

подключения ТВ

Перед тем, как подключить к телевизору

какое­либо устройство, либо отключить

устройство от телевизора, отключите

питание телевизора и устройства,

выполните необходимые соединения,

затем включите питание телевизора

и подключенного устройства. Когда Вы

отключаете или подключаете кабель пи­

тания или сигнальный кабель, держите

его за вилку (изолированную часть) и не

тяните за кабель.

Для получения оптимального качества

изображения программ цифрового и

аналогового ТВ рекомендуется исполь­

зовать наружную антенну или местную

кабельную сеть.

После подключения оборудования к ка­

кому­либо из входов телевизор будет

воспроизводить программу, поступаю­

щую с этого оборудования, только после

выбора соответствующего пункта в ме­

ню «Выбор источника сигнала» (смотри

ниже).

HDMI1

DIGITAL AUDIO

OUT

ANT1

LAN

ANT2

13/18V     400mA

HDMI2

HDMI3

USB

2.0

 (5V       500mA)

COMMON INTERFACE

AV

USB

2.0

 (5V       500mA)

1

2

3

3

4

5

5

6

8

7

6
