Подключение к антенне

Для получения сигналов, транслируемых местной телевизионной
станцией, вам необходима внутренняя или внешняя антенна
(не входит в комплект). Для получения качественного изображе-
ния рекомендуется использовать внешнюю антенну. Тип и место-
положение антенны зависит от источника посыла сигналов и от
окружающей среды. В случае необходимости установки антенны
обращайтесь к специалистам. Если вы являетесь подписчиком
сети абонентского телевидения, наличие антенны не обязательно.

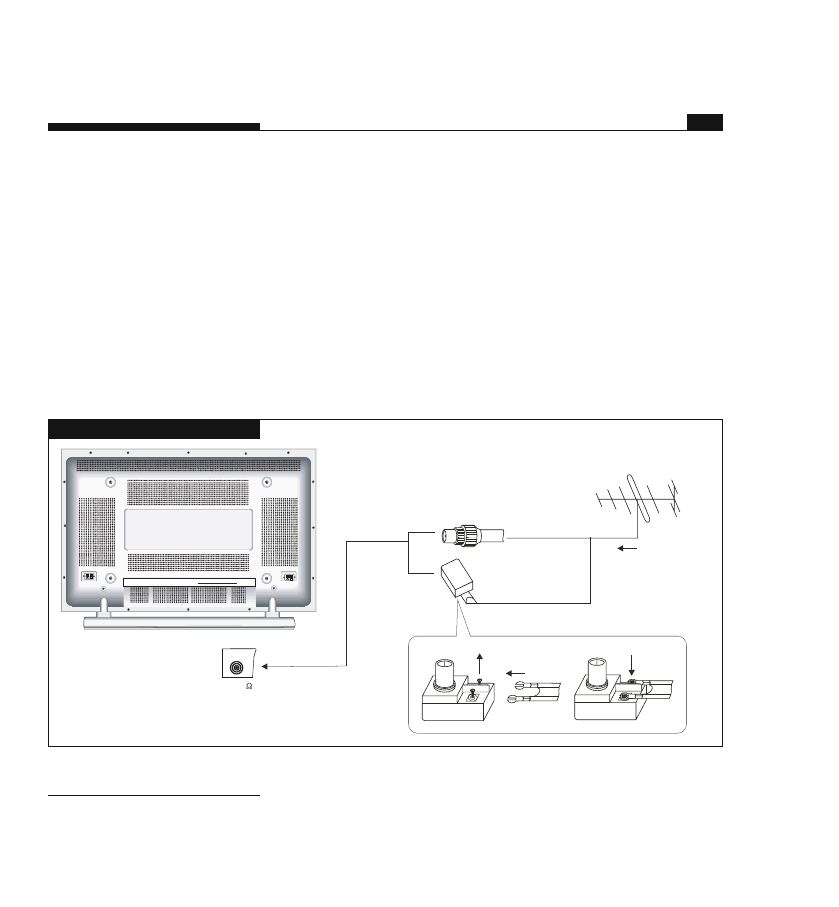

Подсоедините оборудование, так как показано на рисунке.

Подключение к антенне

Открутите шуруп

Вставьте фидер

Закрутите шуруп

Штепсель (не прилагается)

Адаптер

(не прилагается)

Сигнал исходит от:
 внешней антенны,
 внутренней антенны,
 сети абонентского телевидения

ДВУХПРОВОДНОЙ
АНТЕННЫЙ ФИДЕР (300)

КОАКСИАЛЬНЫЙ КАБЕЛЬ (75)

             A U  D I O             V I D E O     E A RP H O N E    P C  A U DI O     A N T  7 5

                           Y      C b          C r

S C A R T 2       S C A RT 1       I N P U T    O UT P U T       O U T

                           I N P U T

  V I D E O         Y

   P b          P r

  P C             D V I

     R s 2 3 2

    P O W E R

             I N P U T

РОЗЕТКА АНТЕННЫ

ANT 75
