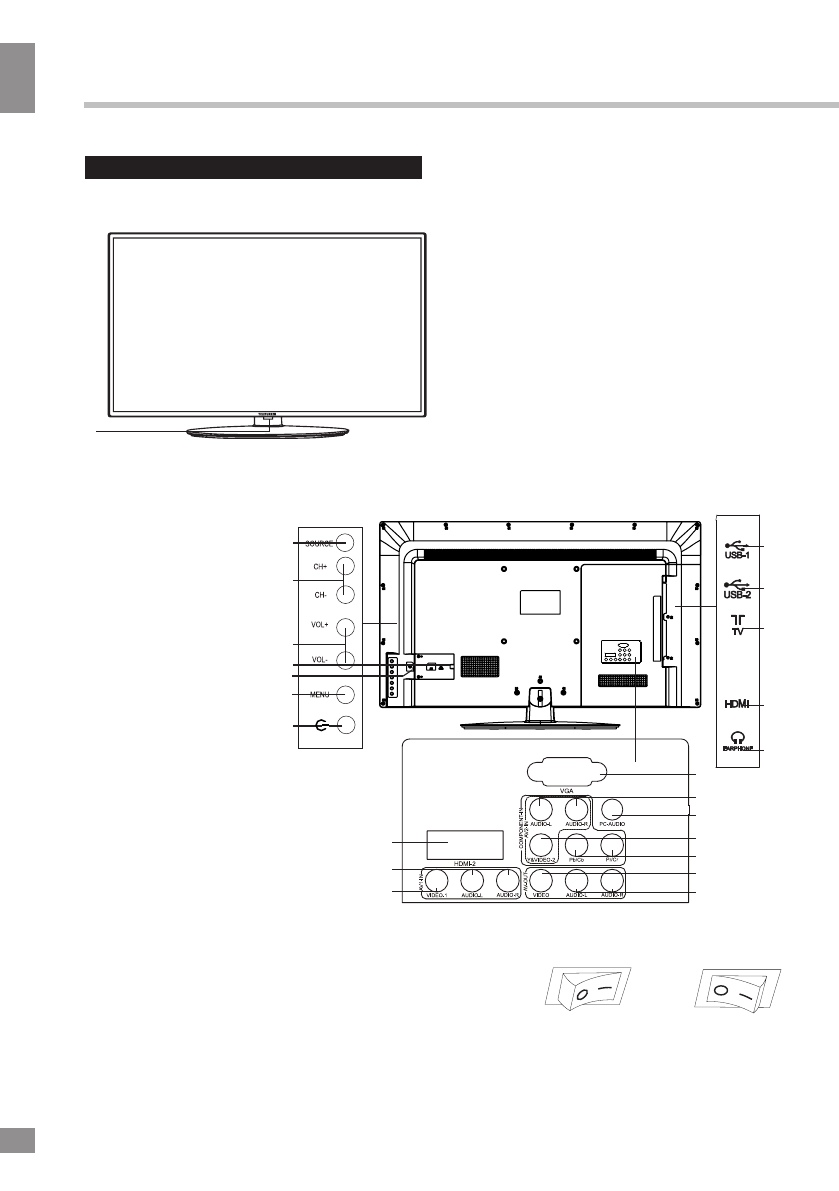

Управление устройством

Элементы управления

Передняя панель

1. ИК-датчик и ндикатор питания

Задняя панель

1. Кнопка SOURCE
2. Кнопки CH+/CH-
3. Кнопки VOL+/VOL-
4. Кабель питания
5. Выключатель питания*
6. Кнопка MENU
7. Кнопка STANDBY
8. Порт USB-1
9. Порт USB-2
10. Разъем для антенны
11. Вход HDMI-1
12. Выход для наушников
13. Вход VGA
14. Стереоаудиовход для
компонентного видео и для
композитного видеовхода-2
15. Компьютерный аудиовход PC
16. Разъем Y компонентного входа/компо-
зитный видеовход-2
17. Разъемы Pb/Cb и Pr/Cr компонентного
видеовхода
18. Видеовыход
19. Стереоаудиовыход
20. Вход HDMI-2
21. Стереоаудиовход для композитного
входа-1
22. Композитный видеовход-1

*Положение выключателя питания:

     питание включено          питание
                                            отключено

1

1

2

6

3
4

5

8

9

10

11

12

13
14
15
16
17
18
19

7

20

21
22
