Установка/Подключение

Подключение

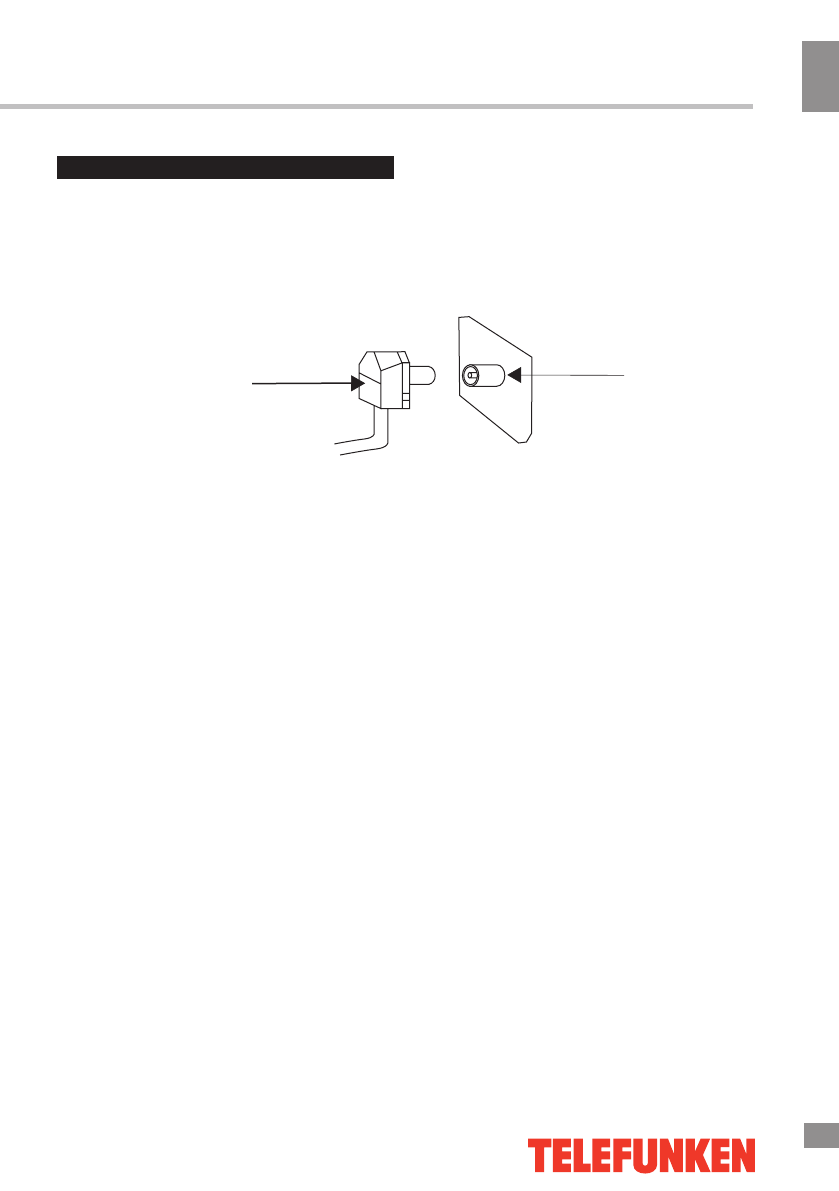

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.

Прочие подключения

• Подсоедините источник аудиосигнала

(DVD, VCDR, CAMCORDER и ПК) к соот-
ветствующим аудиоразъемам ‘L’ (Левый) и
‘R’ (Правый).

• Композитный видеовход телевизора под-

соединяется к композитному выходу другого
видеооборудования с помощью
аудиовидео-кабеля RCA

 (в комплект не

входит).

• Компонентный видеовход служит для

получения компонентного видеосигнала от
внешнего источника с помощью специаль-
ного кабеля.

• Подсоедините VGA-кабель к VGA-порту

ПК и к входному VGA(PC)-разъему телеви-
зора; затяните болты по часовой стрелке на
обоих концах кабеля.

• Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-
входу телевизора, используя специаль-
ный HDMI-кабель (в комплект не входит).
Разъем HDMI-1(MHL) позволяет выводить
на экран телевизора изображение со
смартфонов, поддерживающих функцию
MHL. Требуется специальный кабель (в
комплект не входит).  Поддержка всех
моделей смартфонов с функцией MHL не
гарантируется. Разъем HDMI-3 (ARC) может
использоваться для подключения внешней
аудиоаппаратуры (домашних кинотеатров и
т.д.) с поддержкой функции ARC.

• Цифровой выход предназначен для

передачи многоканального звука на внеш-
нее декодирующее устройство (например,
в формате 5.1-канал). Для подсоединения
используйте коаксиальный кабель.

• Разъем PCMCIA используется для

подключения CI-модуля, приобретаемого у
поставщика услуг цифрового ТВ.

• Подсоедините наушники к разъему

для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.

Антенный кабель 75 Ом

Антенный разъем

Штекер антенного кабеля
