Установка/Подключение

Подключение

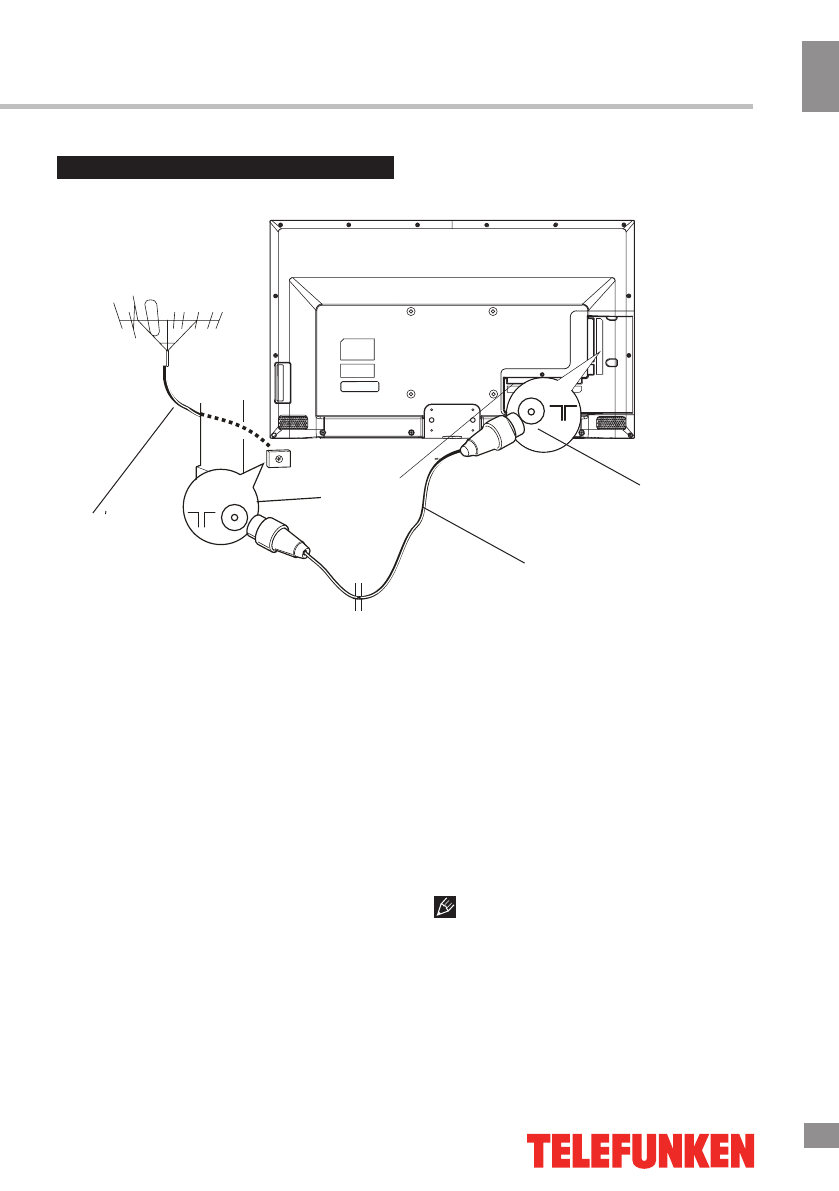

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему, используя коаксиальный
кабель 75 Ом.

Прочие подключения

•  Композитный видеовход телевизора

подсоединяется к композитному выходу
другого видеоустройства с помощью видео-
кабеля RCA (в комплект не входит).

•  Подсоедините источник аудиосигнала

к соответствующим аудиовходам (левый и
правый).

•  Подсоедините VGA-кабель к VGA порту

ПК и к входу VGA телевизора для получе-
ния видеосигнала от ПК. Для получения
аудиосигнала подсоедините аудиовыход
ПК к левому и правому разъемам аудиов-
хода VGA/компонентного видео телевизора
(возможна необходимость использования

переходника, не входящего в комплект).

•  Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель (не входит в комплект поставки).

•  Компонентный видеовход служит для

получения компонентного видеосигнала от
внешнего источника.

•  Подсоедините внешнее устройство

(напр., VCR-/DVD-рекордер) к соответ-
ствующим аудио-видеовыходам данного
устройства с помощью аудио-видеокабеля
RCA (не входит в комплект).

  Обратите внимание, что вход AV2

и компонентный вход (YPbPr) используют
один и тот же разъем, поэтому, удостоверь-
тесь, что при подключении соответствую-
щих кабелей в один из этих входов, выбран
корректный источник сигнала (кнопка
SOURCE).

Разъем для
антенны

Разъем для
кабеля питания

Кабель 75 Oм -
VHF/UHF

Внешняя антенна
