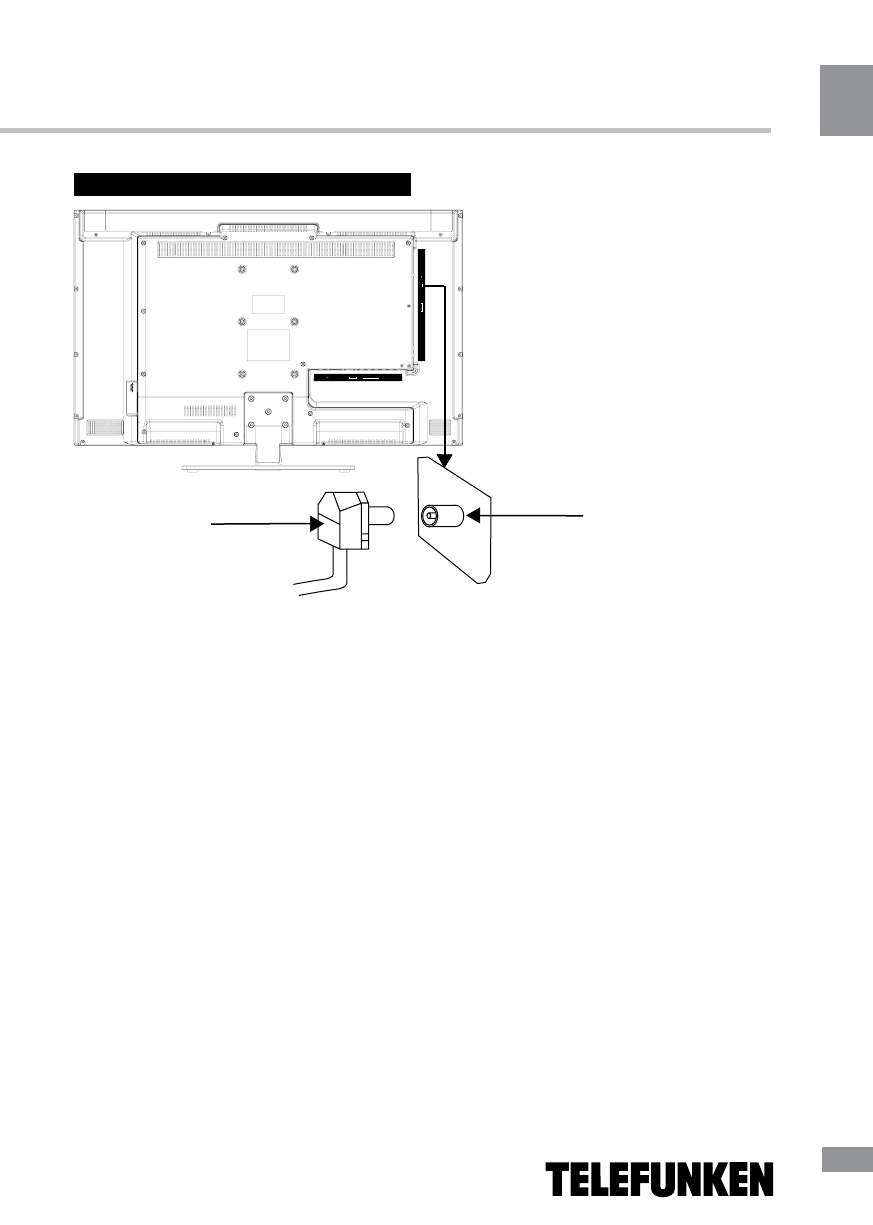

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.

Прочие подключения

•  Подсоедините источник аудио сигнала

(DVD, CAMCORDER) к соответствующим
аудио разъемам ‘L’ (Левый) и ‘R’ (Правый).

•  Композитный видео вход телевизора

подсоединяется к композитному выходу
другого видео оборудования с помощью
аудио-видеокабеля RCA.

•  Компонентный видеовход Y/Pb/Pr слу-

жит для получения компонентного видео-
сигнала от внешнего источника.

•  Подсоедините VGA-кабель (в комплект

не входит) к VGA-порту ПК и к VGA-разъему
телевизора; затяните болты по часовой
стрелке на обоих концах кабеля.

•  Компьютерный аудиовход служит для

получения телевизором аудио сигнала с

персонального компьютера.

•  Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель ((в комплект не входит).

•  Подсоедините наушники к разъему

для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.

Кабель 75 Ом

Разъем для антенны

Штекер антенного кабеля

USB

ANTENNA IN

L

R

V

ID

E

O 2 A

U

D

IO I

N

VIDEO

2

IN

HDMI 3 IN

VGA IN

PC AUDIO IN

L

R

VIDEO 1/YPbPr AUDIO IN

VIDEO 1

IN

HDMI 1 IN

HDMI 2 IN

CVBS OUT

YPbPr IN

Pb

Y

Pr
