Установка/Подключение

Подключение

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему. Используйте
коаксиальный кабель 75 Ом при
подключении внешней антенны.

Прочие подключения

• Подсоедините источник аудиосигнала

(DVD, CAMCORDER) к соответствующим
аудиоразъемам ‘L’ (Левый) и ‘R’ (Правый).

• Композитный видеовход телевизора под-

соединяется к композитному выходу
другого видеооборудования с помощью
аудиовидеокабеля RCA.

• Кабель питания предназначен для под-

ключения к сети электрического питания.

• Подсоедините VGA-кабель (в комплект

не входит) к VGA-порту ПК и к VGA-
разъему телевизора; затяните болты по
часовой стрелке на обоих концах кабеля.

• Компьютерный аудиовход служит для

получения телевизором аудиосигнала с
персонального компьютера.

• Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-входу
телевизора,

используя

специальный

HDMI-кабель (в комплект не входит).

• Коаксиальный выход предназначен

для передачи многоканального звука
на внешний декодер (например,
стереосистему 5.1). Для соединения
необходим коаксиальный кабель (в
комплект не входит).

• Подсоедините наушники (в комплект не

входят) к разъему для наушников.

При подсоединенных  наушниках звук через

динамики телевизора не воспроизводится.

• Разъем PCMCIA используется для

подключения CI-модуля, приобретаемого у
поставщика услуг цифрового ТВ.

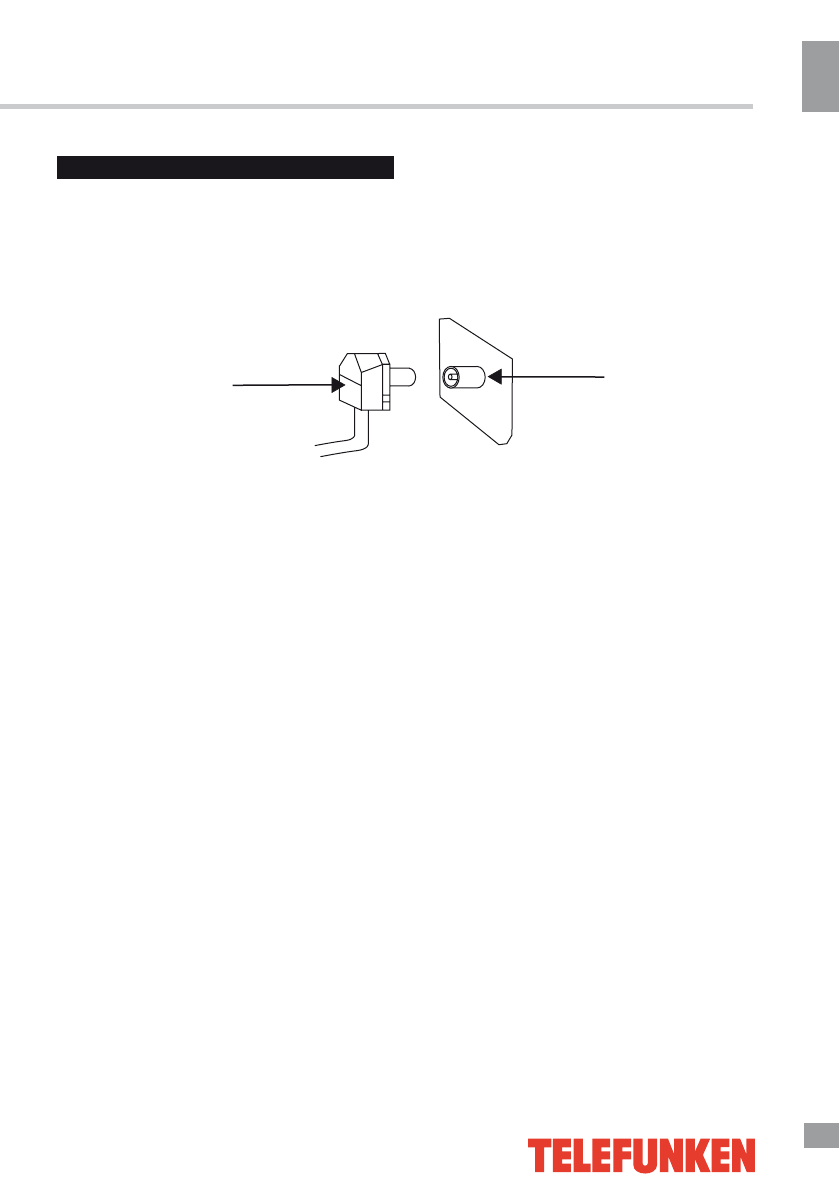

Антенный кабель 75 ОМ

Разъем для антенны

Штекер антенного кабеля

• Компонентный видеовход предназначен

для подключения внешнего
видеооборудования. Кабель в комплект не
входит.

Для подключения дополнительных
периферийных

устройств используйте только

сертифицированные кабели и переходники.
Все соединения производите только после
отключения основного питания телевизора от
сети.
